Z787

Name: Z787
Brand: PEPPERL+FUCHS
SKU: A0207827
Availability: PreOrder

PEPPERL+FUCHS

Code fabriquant : 071816

Code AUDIN : A0207827

Disponible sous 7 jours

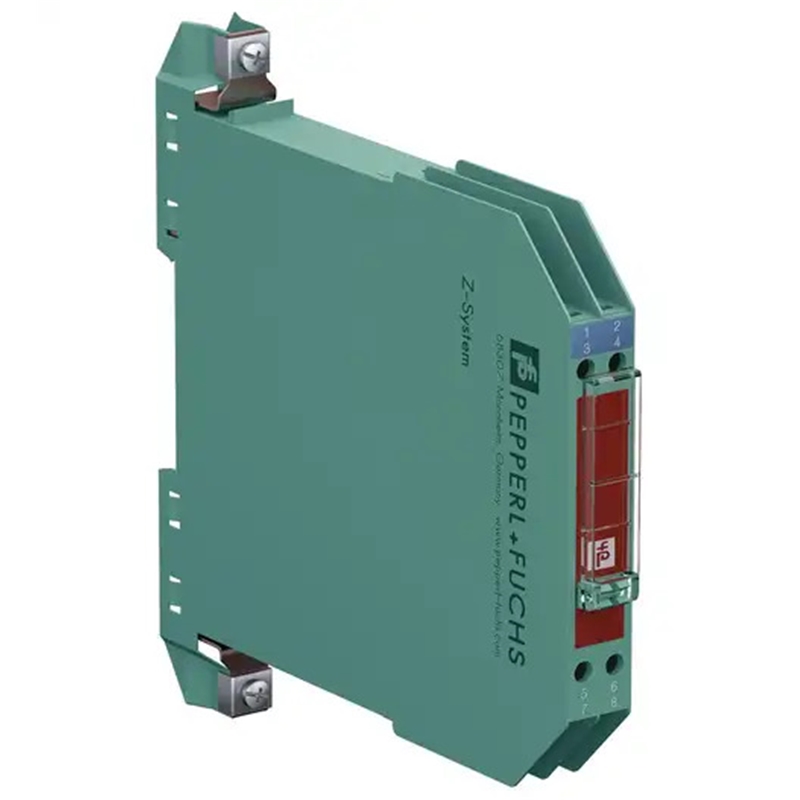

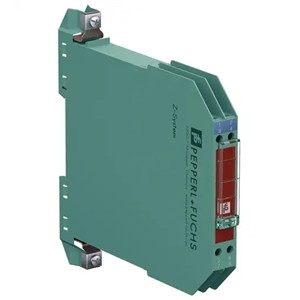

Barrière Zener, Version à 2 voies

Barrière Zener, Version à 2 voies; Type: Version CC, polarité positive; Tension de service: 26,5 V pour 10 µA; Résistance série max.: 327 Ohm; Calibre de fusible: 50 mA; Raccordement: Bornes à vis, 2 x 2,5 ... mm²; Dimensions (I. x H. x P.): 12,5 x 115 x 116 mm; Fixation: Sur un rail DIN de montage de 35 mm selon EN 60715:2001; Degré de protection: IP20; Température ambiante: -20 ... 60 °C; Marquage: - Ex II (1)GD, I (M1) [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I, - Ex II 3G Ex nA IIC T4 Gc

Ajouter au Panier

Barrière Zener, Version à 2 voies
• Type: Version CC, polarité positive
• Tension de service: 26,5 V pour 10 µA
• Résistance série max.: 327 Ohm
• Calibre de fusible: 50 mA
• Raccordement: Bornes à vis, 2 x 2,5 ... mm²
• Dimensions (I. x H. x P.): 12,5 x 115 x 116 mm
• Fixation: Sur un rail DIN de montage de 35 mm selon EN 60715:2001
• Degré de protection: IP20
• Température ambiante: -20 ... 60 °C
• Marquage:
- Ex II (1)GD, I (M1) [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
- Ex II 3G Ex nA IIC T4 Gc
______________________________________

Description :
Barrière Zener, Version à 2 voies, Version CC, polarité positive, Tension de service de 26,5 V pour 10 µA, Résistance série max. 327 Ohm, Calibre de fusible 50 mA, Montage sur profilé chapeau, Avec retour par diode, Type: Version CC, polarité positive

Fonction :
La barrière Zener empêche la transmission de niveaux d'énergie trop élevés de la zone non dangereuse vers la zone à risque d'explosion.
Les diodes Zener composant la barrière Zener sont connectées dans le sens inverse. Dans des conditions normales de fonctionnement, la tension de claquage des diodes n'est pas dépassée. Si cette tension est dépassée en raison d'un défaut dans la zone non dangereuse, les diodes commencent à conduire le courant, faisant ainsi fondre le fusible. La barrière Zener a une polarité positive, c'est-à-dire que les anodes des diodes Zener sont mises à la terre.
La barrière Zener est destinée à l'évaluation des signaux de la zone à risque d’explosion. Les diodes du retour par diode empêchent la présence d'un courant dans la zone à risque d’explosion. L'hypothèse de courant pour les calculs de la sécurité intrinsèque est donc de zéro.
Selon l'application, l'augmentation ou la diminution des paramètres de sécurité intrinsèque s'appliquent pour une connexion en série ou en parallèle. Pour en savoir plus sur les paramètres, reportez-vous au certificat de la barrière Zener. Des exemples d'application sont fournis dans la description du système des barrières Zener.

Avantages :
• Version à 2 voies
• Version CC, polarité positive
• Tension de service de 26,5 V pour 10 µA
• Résistance série max. 327 O
• Calibre de fusible 50 mA
• Montage sur profilé chapeau
• Avec retour par diode
