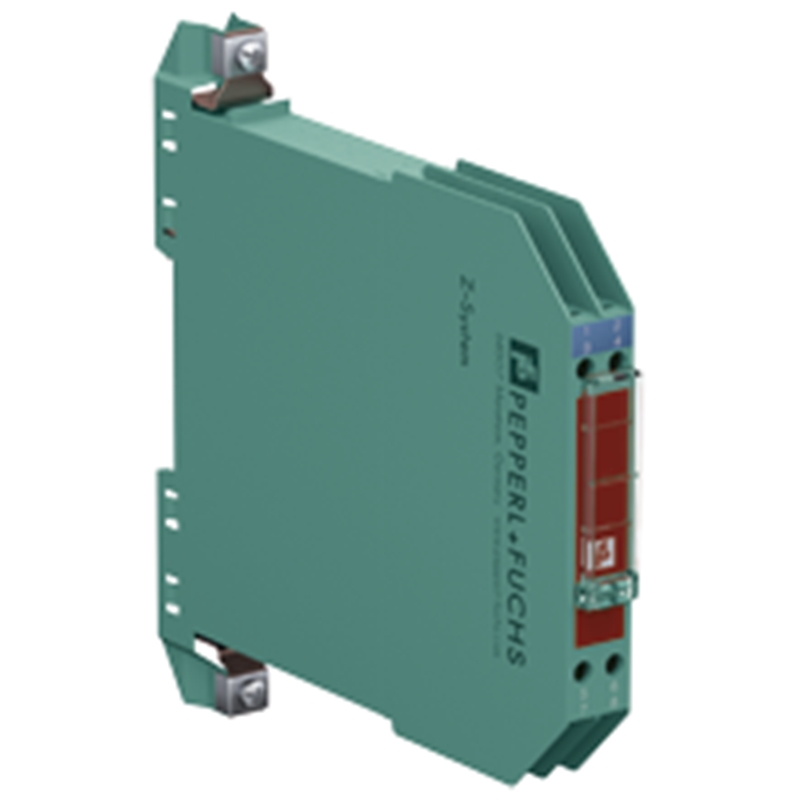

Z 764

Name: Z 764
Brand: PEPPERL+FUCHS
SKU: A0493145
Availability: PreOrder

PEPPERL+FUCHS

Code fabriquant : 071796

Code AUDIN : A0493145

Disponible sous 5 jours

Barrière Zener

Barrière Zener; Fournit des circuits de sécurité intrinsèque dans le niveau de protection de l'équipement: Ga , Gb , Gc , Da , Db , Dc , Ma , Mb; Appareil adapté à un montage au niveau de protection de l'équipement: Gc; L'appareil fournit des circuits de sécurité intrinsèque par division: Div. 1 , Div. 2; Appareil adapté à un montage par division: Div. 2; Type: Version CC, polarité positive; Nombre de voies: 2; Boucle d'alimentation: max. 10,4 V; Boucle de mesure: max. 10 V à 10 µA; Résistance nominale: 1000 Ohm; Résistance série: max. 1033 Ohm; Calibre du fusible: 50 mA; Forme constructive: boîtier de borne modulaire , voir description du système; Fixation: sur un rail DIN de montage de 35 mm selon EN 60715:2001; REACH EC 1907/2006: -(0074)

Ajouter au Panier

Documentation technique

Barrière Zener
• Fournit des circuits de sécurité intrinsèque dans le niveau de protection de l'équipement: Ga , Gb , Gc , Da , Db , Dc , Ma , Mb
• Appareil adapté à un montage au niveau de protection de l'équipement: Gc
• L'appareil fournit des circuits de sécurité intrinsèque par division: Div. 1 , Div. 2
• Appareil adapté à un montage par division: Div. 2
• Type: Version CC, polarité positive
• Nombre de voies: 2
• Boucle d'alimentation: max. 10,4 V
• Boucle de mesure: max. 10 V à 10 µA
• Résistance nominale: 1000 Ohm
• Résistance série: max. 1033 Ohm
• Calibre du fusible: 50 mA
• Forme constructive: boîtier de borne modulaire , voir description du système
• Fixation: sur un rail DIN de montage de 35 mm selon EN 60715:2001
• REACH EC 1907/2006: -(0074)
______________________________________

Description :
Barrière Zener, Version à 2 voies, Version CC, polarité positive, Tension de service de 10 V pour 10 µA, Résistance série max. 1 033 Ohm, Calibre de fusible 50 mA, Montage sur profilé chapeau, Type: Version CC, polarité positive

Fonction :
La barrière Zener empêche la transmission de niveaux d'énergie trop élevés de la zone non dangereuse vers la zone à risque d'explosion.
Les diodes Zener composant la barrière Zener sont connectées dans le sens inverse. Dans des conditions normales de fonctionnement, la tension de claquage des diodes n'est pas dépassée. Si cette tension est dépassée en raison d'un défaut dans la zone non dangereuse, les diodes commencent à conduire le courant, faisant ainsi fondre le fusible. La barrière Zener a une polarité positive, c'est-à-dire que les anodes des diodes Zener sont mises à la terre.
Selon l'application, l'augmentation ou la diminution des paramètres de sécurité intrinsèque s'appliquent pour une connexion en série ou en parallèle. Pour en savoir plus sur les paramètres, reportez-vous au certificat de la barrière Zener. Des exemples d'application sont fournis dans la description du système des barrières Zener.

Avantages :
• Version à 2 voies
• Version CC, polarité positive
• Tension de service de 10 V pour 10 µA
• Résistance série max. 1 033 Ohm
• Calibre de fusible 50 mA
• Montage sur profilé chapeau
