TU-K1M 2130X000X00

Name: TU-K1M 2130X000X00
Brand: GEFRAN
SKU: A0113172
Availability: PreOrder

GEFRAN

Code fabriquant : F005622

Code AUDIN : A0113172

Disponible sous 10 jours

Capteur de poids compact pour apllications en traction / compression; Gamme de mesure : 0 - 1000 kg; Précision : 0,2%; Sensibilité à charge nominale (P.E.) : 2 mV/V; Résitance d’entrée nominale : 350 Ohm; Résitance de sortie nominale : 350 Ohm; Tension d’alimentation : 10-15V; Charge statique admissible : 130% Ln; Charge dynamique admissible : 100% Ln; Charge maximale applicable : 150% Ln; Charge de rupture : >300% Ln; Déflexion élastique maximale à Ln : < 0,2 mm; Connexions électriques : Câble blindé 4x0,25mm², 5m; Matériau de l’élément élastique : Acier inoxydable; Matériau du boîtier : Acier inoxydable; Degré de protection : IP67 (DIN 40050); Série : TU

Ajouter au Panier

Documentation technique

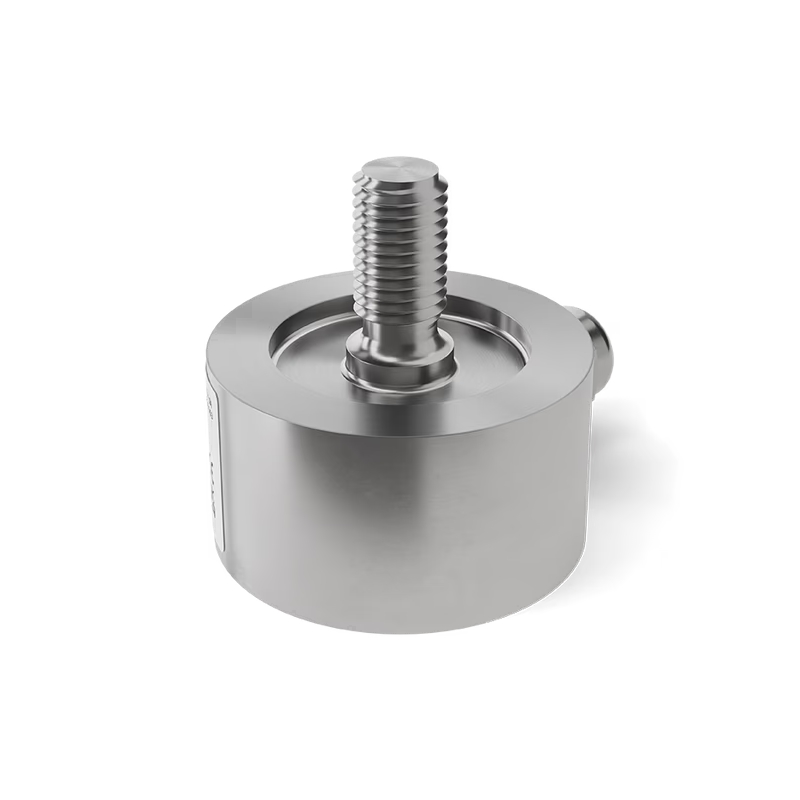

Capteur de poids compact pour apllications en traction / compression
• Gamme de mesure: 0 - 1000 kg
• Précision: 0,2%
• Sensibilité à charge nominale (P.E.): 2 mV/V
• Résitance d’entrée nominale: 350 Ohm
• Résitance de sortie nominale: 350 Ohm
• Tension d’alimentation: 10-15V
• Charge statique admissible: 130% Ln
• Charge dynamique admissible: 100% Ln
• Charge maximale applicable: 150% Ln
• Charge de rupture: >300% Ln
• Déflexion élastique maximale à Ln: < 0,2 mm
• Connexions électriques: Câble blindé 4x0,25mm², 5m
• Matériau de l’élément élastique: Acier inoxydable
• Matériau du boîtier: Acier inoxydable
• Degré de protection: IP67 (DIN 40050)
• Série: TU
______________________________________

Généralités sur la série TU de Gefran :

Capteurs de force pour applications en traction/compression - TU

Les capteurs de force de la série TU ont été développés pour la mesure de charges statiques ou dynamiques, soit en traction, soit en compression. Ces transducteurs sont calibrés en tant que capteurs de charges en unité de masse (Kg). La série TU est adaptée pour des charges nominales allant de 50 à 1000Kg. La conception mécanique, totalement étanche (IP67), permet l’utilisation de ces capteurs dans des milieux agressifs tels que ceux recontrés dans l’industrie chimique par exemple. Le corps du capteur est usiné à partir d’un seul bloc d’acier inoxydable, sans soudures, ce qui lui confère une résistance extrême aux chocs et aux vibrations.
Les dimensions réduites du modèle TU permettent son implantation dans des emplacements difficiles d’accès et dans des espaces restreints.

• Gammes de mesure: de 50 à 1000 kg
• Précision: 0,2%
• Réalisation entièrement en acier inox
• Résistant à la corrosion
• Degré de protection: IP67 (norme DIN 40050)
• Encombrement réduit
