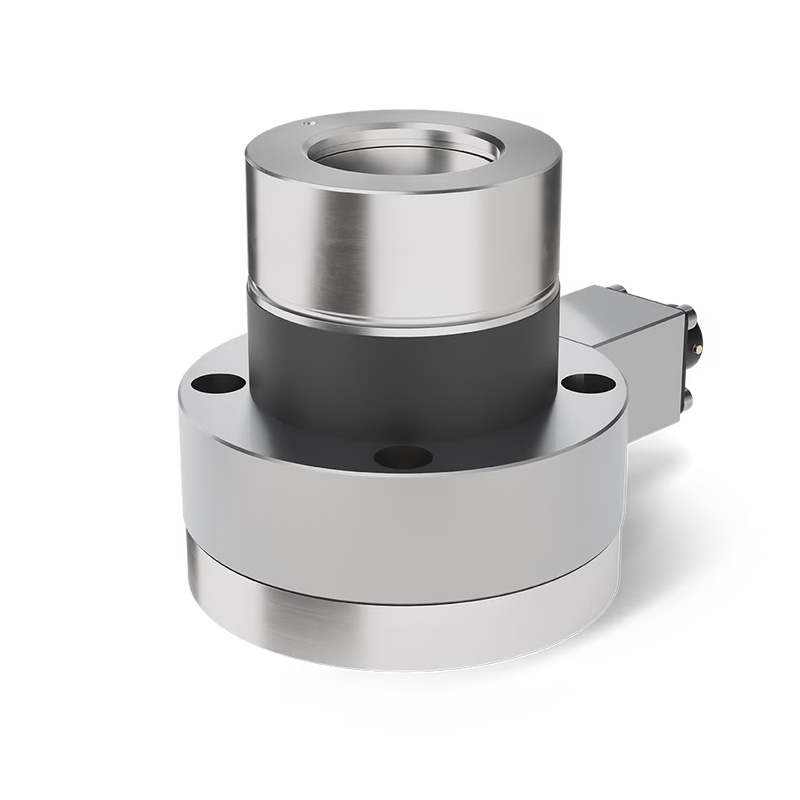

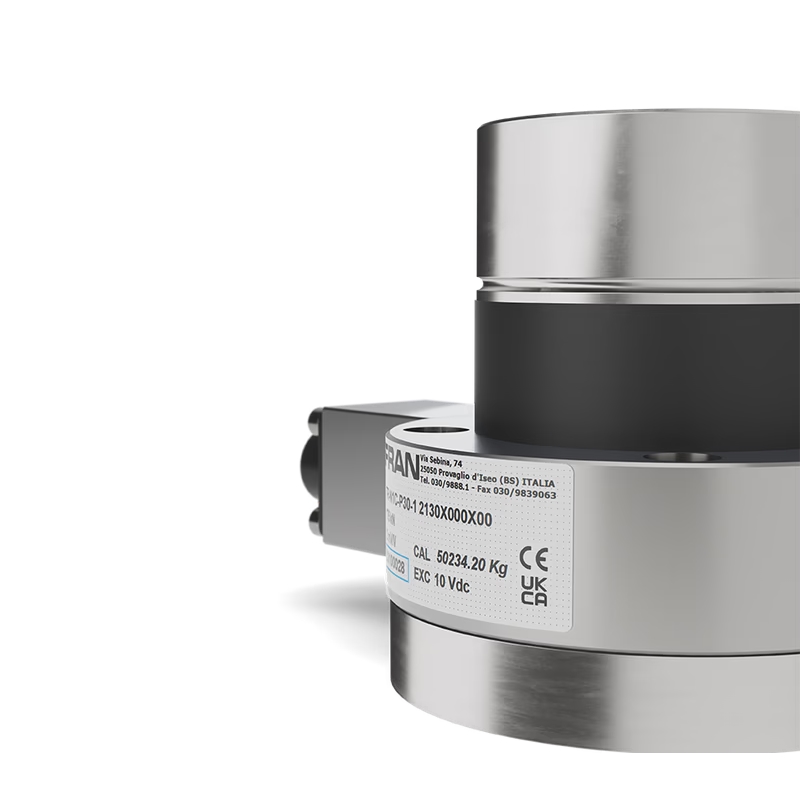

TR-N2C-P30-1 2130X000X00

Name: TR-N2C-P30-1 2130X000X00
Brand: GEFRAN
SKU: A0113161
Availability: PreOrder

GEFRAN

Code fabriquant : F005537

Code AUDIN : A0113161

Disponible sous 10 jours

Transducteur de force pour mesurer la tension, exercée sur des rouleaux de guidage; Gamme de mesure : 0 - 200 N; Diamètre externe du support : 30 mm; Bride de fixation : FLA 705; Précision : 0,5%; Sensibilité à charge nominale (P.E.) : 2 mV/V; Résistance du pont de mesure : 350 Ohm; Tension d’alimentation : 10-15Vdc; Charge statique admissible : 100% Ln; Charge maximale applicable : 300% Ln; Charge de rupture : > 500% Ln [6 kN max.); Charge statique latérale maximale : 150% Ln; Déflection élastique maximale à Ln : < 0,5 mm; Connexion électriques : Connecteur VPT02A10-6PT2; Matériau de l’élément élastique : Aluminium; Matériau du boîtier : Aluminium anodisé (Bride de fixation et support de roulement en AISI 303); Degré de protection : IP65 (DIN 40050); Série : TR

Ajouter au Panier

Documentation technique

Transducteur de force pour mesurer la tension, exercée sur des rouleaux de guidage
• Gamme de mesure: 0 - 200 N
• Diamètre externe du support: 30 mm
• Bride de fixation: FLA 705
• Précision: 0,5%
• Sensibilité à charge nominale (P.E.): 2 mV/V
• Résistance du pont de mesure: 350 Ohm
• Tension d’alimentation: 10-15Vdc
• Charge statique admissible: 100% Ln
• Charge maximale applicable: 300% Ln
• Charge de rupture: > 500% Ln [6 kN max.)
• Charge statique latérale maximale: 150% Ln
• Déflection élastique maximale à Ln: < 0,5 mm
• Connexion électriques: Connecteur VPT02A10-6PT2
• Matériau de l’élément élastique: Aluminium
• Matériau du boîtier: Aluminium anodisé (Bride de fixation et support de roulement en AISI 303)
• Degré de protection: IP65 (DIN 40050)
• Série: TR
______________________________________

Généralités sur la série TR de Gefran :

Capteurs de force pour la mesure de tension sur rouleaux à axe tournant ou fixe - TR

Les capteurs de force de la série TR sont utilisés pour mesurer la tension, exercée sur des rouleaux de guidage, par des films, des rubans, des bandes...etc. destinés à être enroulès.
Montés aux extrémités d’un rouleau d’embarrage et fixés sur le bâti de la machine ces capteurs assurrent les fonctions de mesure de force et de support de l’axe du rouleau.
Ils sont prévus pour des axes de rouleau fixes ou tournants.
Les capteurs série TR sont fournis avec une bride de fixation pour maintien par 4 vis M6 ou par une vis centrale unique en M10 ou M12.

• Gamme de mesure: de 100 N à 2kN
• Précision: 0,5%
• Résistant a la corrosion
• Orientation de l’axe de sesibilité maximale du capteur sur 35° indépendamment de la position des perçages de fixation
• Degré de protection: IP65 (norme DIN 40050)
• Protection interne contre les surcharges
