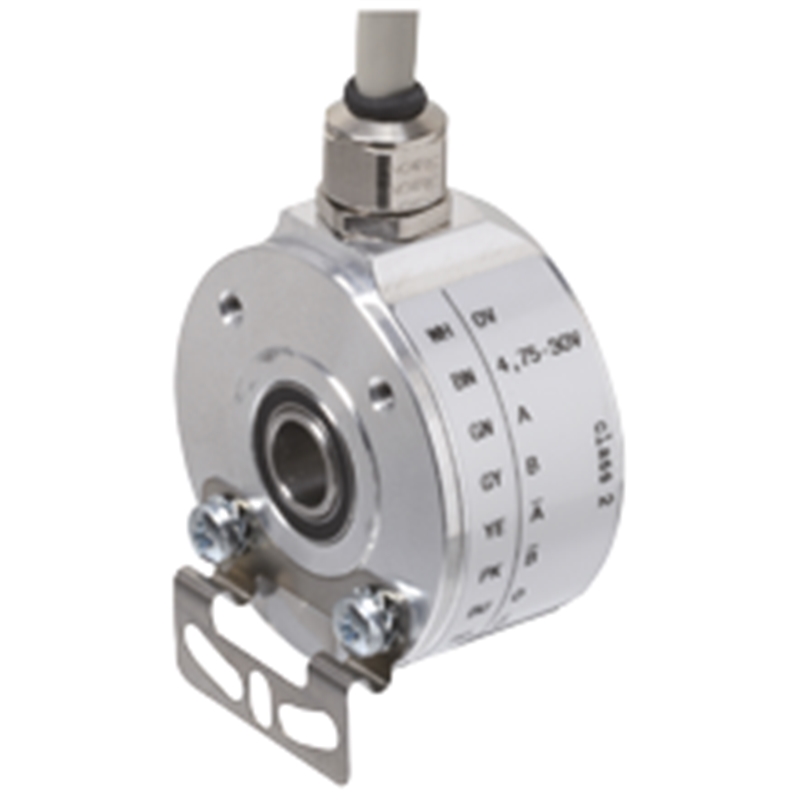

THI40N-1UAK2R6TN-00025

Name: THI40N-1UAK2R6TN-00025
Brand: PEPPERL+FUCHS
SKU: A0540214
Availability: OutOfStock

PEPPERL+FUCHS

Code fabriquant : 192123-0022

Code AUDIN : A0540214

Disponible sous 90 jours

Codeur incrémental, Axe creux, 25i/t, Push-pull

Codeur incrémental; Principe de détection: Mesure opto-électronique; Taille du boîtier: Ø40 mm; Type d'arbre: Arbre creux; Diamètre d'arbre: Ø 6,35 mm, bague de serrage côté couvercle; Nombre d'impulsions: 25 impulsions; Sortie du signal: A + B + 0 et A + B + 0; Interface électrique: 4,75 V ... 30 V, en push-pull; Type de connexion: Câble Ø5 mm, 8 x 0,08 mm², 2 m; Matériau: - Boîtier: Aluminium, - Bride: Aluminium, - Arbre: Arbre creux acier inox; Température de service: -10 ... 70 °C; Série: THI40N

Documentation technique

Codeur incrémental
• Principe de détection: Mesure opto-électronique
• Taille du boîtier: Ø40 mm
• Type d'arbre: Arbre creux
• Diamètre d'arbre: Ø 6,35 mm, bague de serrage côté couvercle
• Nombre d'impulsions: 25 impulsions
• Sortie du signal: A + B + 0 et A + B + 0
• Interface électrique: 4,75 V ... 30 V, en push-pull
• Type de connexion: Câble Ø5 mm, 8 x 0,08 mm², 2 m
• Matériau:
- Boîtier: Aluminium,
- Bride: Aluminium,
- Arbre: Arbre creux acier inox
• Température de service: -10 ... 70 °C
• Série: THI40N
______________________________________

Généralités sur la série THI40 de Pepperl+Fuchs :

Description :
Codeur incrémental, Boîtier compact, Jusqu'à 1024 segments, 4,75 V ... 30 V avec étages symétriques résistant aux courts-circuits, Fonctionnalité RS 422 pour une alimentation de 5 V, Type de boîtier: 40 mm, Type d'arbre: Arbre creux, Interface: push-pull, incrémental ou RS-422, incrémental, Principe de détection: Mesure opto-électronique, Type de sortie: push-pull, incrémental ou RS-422, incrémental

Fonction :
Le THI40 s'inscrit dans la continuité de l'orientation économique de Pepperl+Fuchs. Avec un petit diamètre extérieur de 40 mm, cette unité est parfaitement adaptée à une utilisation dans les environnements industriels disposant de peu d'espace. La technologie du codeur rotatif est adaptée aux nouvelles exigences du marché des codeurs rotatifs. Une technologie rapide et novatrice incluant le système Opto-ASIC est au cœur de l'appareil. Le codeur rotatif peut atteindre 1 024 impulsions par tour.

Avantages :
• Boîtier compact
• Jusqu'à 1024 segments
• 4,75 V ... 30 V avec étages symétriques résistant aux courts-circuits
• Fonctionnalité RS 422 pour une alimentation de 5 V
