SV 9342.321

Name: SV 9342.321
Brand: RITTAL
SKU: A0087787
Availability: PreOrder

RITTAL

Code fabriquant : 9342321

Code AUDIN : A0087787

Disponible sous 20 jours

Blocs de raccordement ; Matériau : - Châssis : polyamide, - Recouvrement : ABS, - Tenue au feu selon la norme UL 94-V0; Couleur : RAL 7035; Composition de la livraison : 3 bornes avec recouvrement; Zone de serrage pour barres de cuivre lamellées (5 mm d'épaisseur) : 65 x 27 mm; Zone de serrage pour barres de cuivre lamellées (10 mm d'épaisseur) : 65 x 22 mm; Départ de ligne : par le haut / par le bas; Courant nominal max. : 1 600 A; Dimensions (L x H) : 85 mm x 88 mm; Poids : 2,196 kg; Unité d'emballage : 3 p.

751g

Ajouter au Panier

Documentation technique

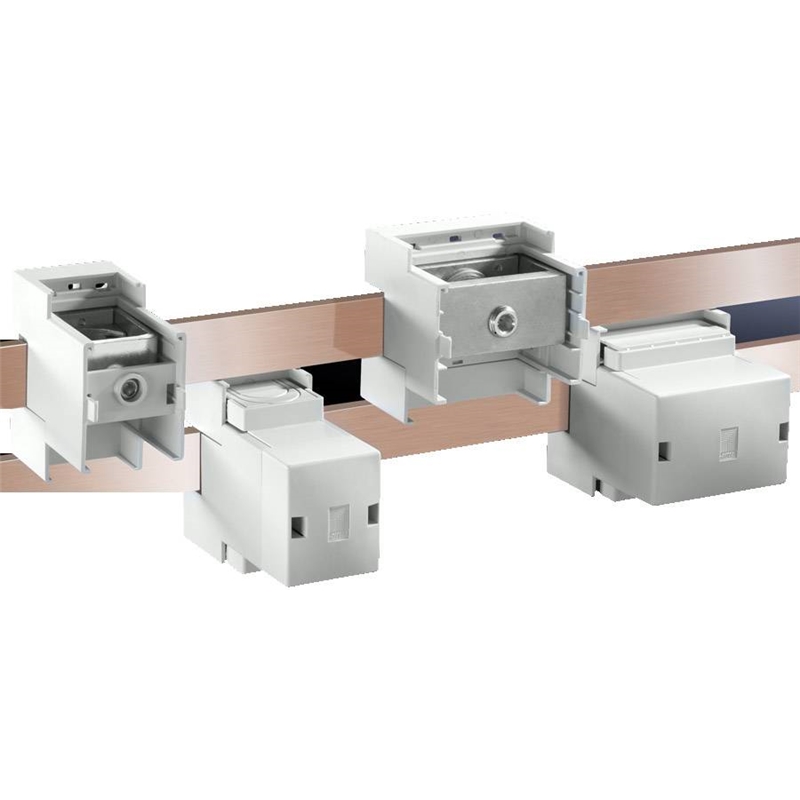

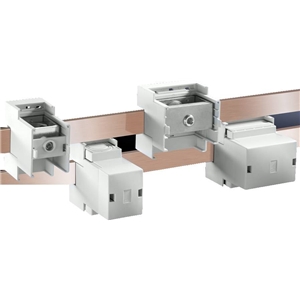

Blocs de raccordement
• Matériau :
- Châssis : polyamide,
- Recouvrement : ABS,
- Tenue au feu selon la norme UL 94-V0
• Couleur : RAL 7035
• Composition de la livraison : 3 bornes avec recouvrement
• Zone de serrage pour barres de cuivre lamellées (5 mm d'épaisseur) : 65 x 27 mm
• Zone de serrage pour barres de cuivre lamellées (10 mm d'épaisseur) : 65 x 22 mm
• Départ de ligne : par le haut / par le bas
• Courant nominal max. : 1 600 A
• Dimensions (L x H) : 85 mm x 88 mm
• Poids : 2,196 kg
• Unité d'emballage : 3 p.
______________________________________

Blocs de raccordement

Pour le raccordement de câbles cylindriques et de barres de cuivre lamellées. Convient aux jeux de barres 12 x 5 jusqu'à 30 x 10 mm et PLS 800/1600.

Remarque :
• Une tension de régime nominale de 1000 V (AC) est atteinte avec une catégorie de surtension III.
• Dans le cas d'une application avec des jeux de barres bipolaires (SV 9340.040), faire pivoter la borne de 180° pour le raccordement à la barre de mise à la terre.
