STR1-XXA

SICK
Code fabriquant : 5339609
Code AUDIN : A0304027
En Stock
(1 Article(s) en stock)
Répartiteur en T pour une connexion en série fiable; Type : Coupleur en T, M12/M12/M12; Raccordement A : Connecteur M12, mâle, 5 pôles, codé A; Raccordement B : Connecteur M12, femelle, 5 pôles, codé A; Raccordement C : Connecteur M12, femelle, 8 pôles, codé A; Blindage tête : Non blindé; Tension de mesure : max. 30 V DC; Charge électrique : 5 A, (A-B) - 2 A, (A/B-C); Indice de protection : IP68; Température de service : –25 °C ... +90 °C
0g

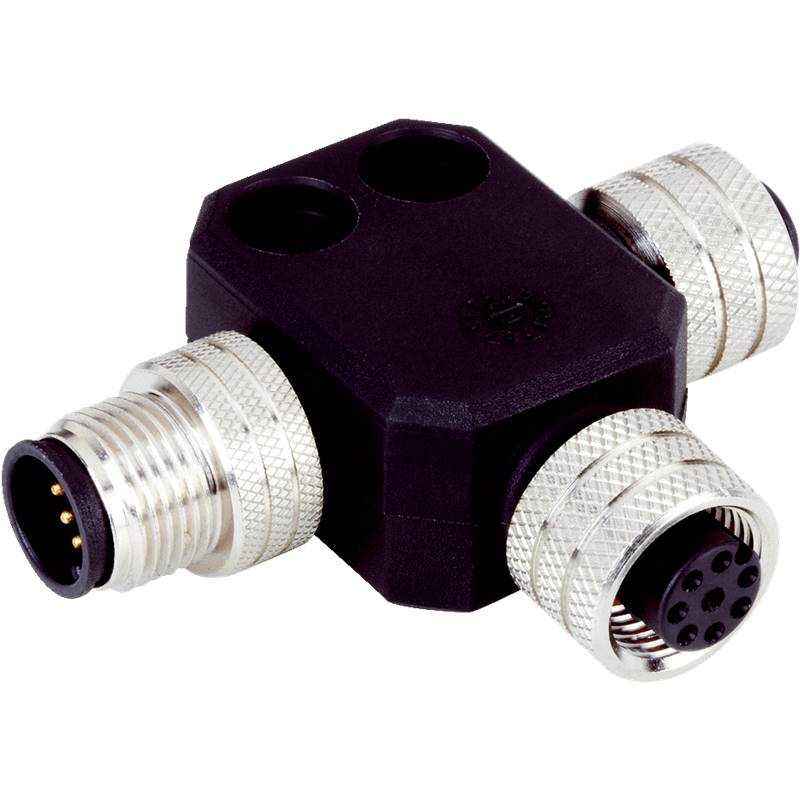

Répartiteur en T pour une connexion en série fiable

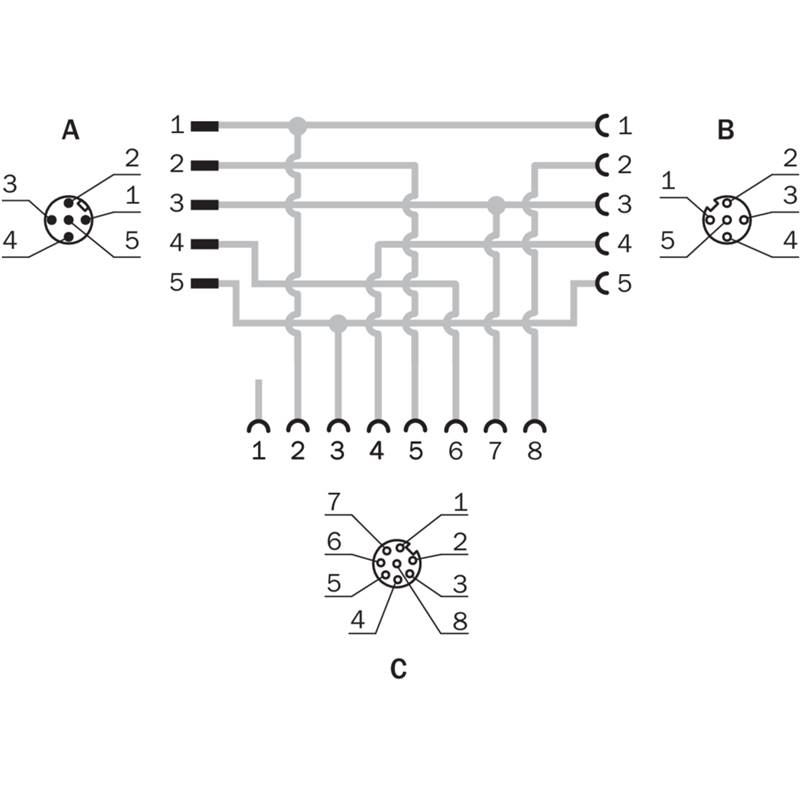

• Type: Coupleur en T, M12/M12/M12
• Raccordement A: Connecteur M12, mâle, 5 pôles, codé A
• Raccordement B: Connecteur M12, femelle, 5 pôles, codé A
• Raccordement C: Connecteur M12, femelle, 8 pôles, codé A
• Blindage tête: Non blindé
• Tension de mesure: max. 30 V DC
• Charge électrique: 5 A, (A-B) - 2 A, (A/B-C)
• Indice de protection: IP68
• Température de service: –25 °C ... +90 °C
