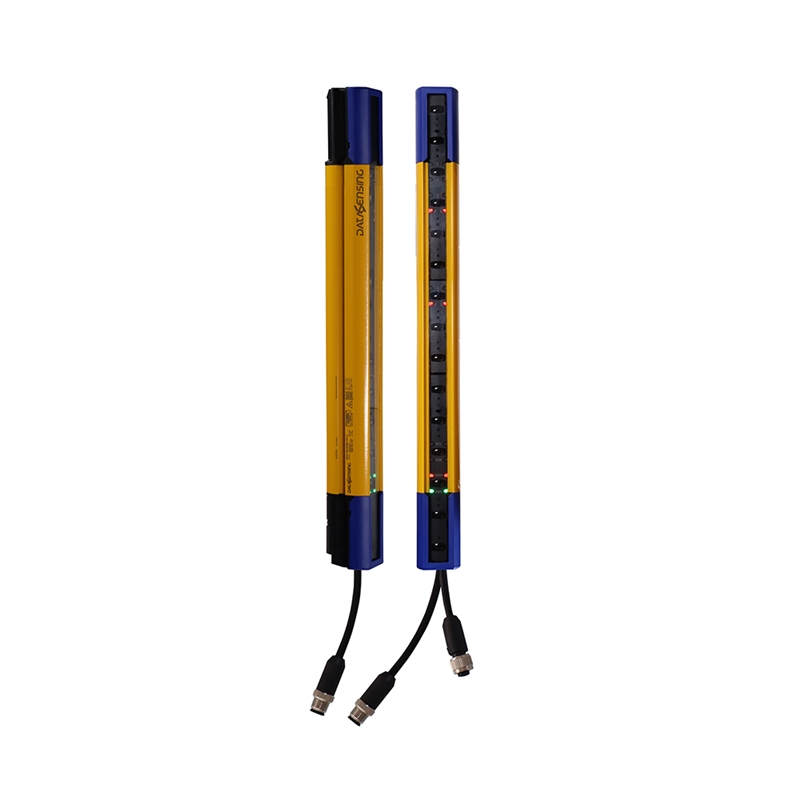

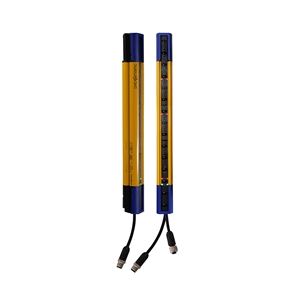

SH4-14-1200-SM-8

Name: SH4-14-1200-SM-8
Brand: DATASENSING (DATALOGIC)
SKU: A0473570
Availability: PreOrder

DATASENSING (DATALOGIC)

Code fabriquant : 957920049

Code AUDIN : A0473570

Disponible sous 10 jours

Barrière immatérielle de sécurité multifaisceaux; Version : Standard Muting, compact sans zone morte; Fonctions : Protection des doigts, inhibition, résolution de 14 mm; Pièce du système : Émetteur + Récepteur; Portée : 0.2 … 10 m; Résolution : 14 mm; Hauteur de protection : 1200 mm; Fonctions disponibles : Redémarrage manuel/automatique, EDM, Muting à 2 signaux L/T, Muting partiel, Filtre de Muting, Override; Type de sortie : 2 x PNP-NO (sortie de sécurité OSSD) avec EDM; Raccordement (émetteur) : Pigtail M12-5 pôles; Raccordement (récepteur) : Pigtail M12-8 pôles; Tension de fonctionnement : 24 Vcc ± 20 %; Dimensions : 35 x 40 x 1209 mm; Protection mécanique : IP65, IP 67 (EN 60529); Température de fonctionnement : -30…+55°C; Sécurité : Type 4 safety light curtain (A/M), SIL 3, SILCL 3, PL e; Accessoires fournis : Supports de montage standard en « L » : kit de 6 pièces; Accessoires à commander séparément : Support de montage rotatif haut-bas ST-K4ROT-SH; Série : SH4 Standard Muting

Ajouter au Panier

Documentation technique

Barrière de sécurité multifaisceaux
• Version: Standard Muting, compact sans zone morte
• Fonctions: Protection des doigts, inhibition, résolution de 14 mm
• Pièce du système: Émetteur + Récepteur
• Portée: 0.2 … 10 m
• Résolution: 14 mm
• Hauteur de protection: 1200 mm
• Fonctions disponibles: Redémarrage manuel/automatique, EDM, Muting à 2 signaux L/T, Muting partiel, Filtre de Muting, Override
• Type de sortie: 2 x PNP-NO (sortie de sécurité OSSD) avec EDM
• Raccordement (émetteur): Pigtail M12-5 pôles
• Raccordement (récepteur): Pigtail M12-8 pôles
• Tension de fonctionnement: 24 Vcc ± 20 %
• Dimensions: 35 x 40 x 1209 mm
• Protection mécanique: IP65, IP 67 (EN 60529)
• Température de fonctionnement: -30…+55°C
• Sécurité: Type 4 safety light curtain (A/M), SIL 3, SILCL 3, PL e
• Accessoires fournis: Supports de montage standard en « L » : kit de 6 pièces
• Accessoires à commander séparément: Support de montage rotatif haut-bas ST-K4ROT-SH
• Série: SH4 Standard Muting
______________________________________

Généralités sur la série SH4 Standard Muting de Datasensing :

Barrières photoélectriques de sécurité SH4 Standard Muting

• Protection des doigts (14 mm)
• Portée de fonctionnement améliorée : 10 m
• Fonctions de base : alignement, redémarrage automatique
• Fonctions standards : redémarrage manuel, EDM
• Fonctions Muting standard : Muting mono et bidirectionnel à 2 signaux, dérogation
• Configuration des fonctions avec DIP-SW
• Hauteur surveillée étendue jusqu'à 2250 mm
• Profil compact (35 x 40 mm), commun à toute la gamme SH4
• Installation facilitée par des indications LED d'intensité du faisceau
• Synchronisation optique avec 2 faisceaux
• Protection IP67
• Température de fonctionnement -30 … +55 °C
• Zéro zone morte
• Couple complet et support angulaire inclus dans le colis
• Codes anti-interférences
• Accessoires d'inhibition disponibles avec des capteurs d'inhibition précâblés et préinstallés
• Peut être mis en cascade avec SH4 CASCADE jusqu'à trois unités
• Pigtails avec connecteurs M12 avec câbles standards non blindés
• Indication d'inhibition LED intégrée
