SB-K5C-FP 2130X000X00

Name: SB-K5C-FP 2130X000X00
Brand: GEFRAN
SKU: A0502523
Availability: PreOrder

GEFRAN

Code fabriquant : F005350

Code AUDIN : A0502523

Disponible sous 10 jours

Capteur de poids à bas profil, à cisaillement; Gamme de mesure : 0-500 kg; Perçage d'application de la charge : Perçage traversant; Classe de précision (OIML IR60) : D1; Nombre de divisions : 1000; Sensibilité à charge nominale (P.E.) : 2mV/V; Résistance d’entrée nominale : 350 Ohm; Résistance de sortie nominale : 350 Ohm; Tension d’alimentation : 10 - 15V; Charge admissible : 130% Ln; Charge maximale applicable : 150% Ln; Charge de rupture : >300% Ln; Déflexion élastique maximale à Ln : < 0,2 mm; Raccordement électrique : Câble blindé 4x0,25 / 5 m; Matériau de l’élément élastique : Acier inoxydable; Matériau du boîtier : Acier inoxydable; Degré de protection : IP66 (norme DIN 40050); Plage de température compensée : -10...+40°C; Plage de température admissible : -20...+60°C; Série : SB

Ajouter au Panier

Documentation technique

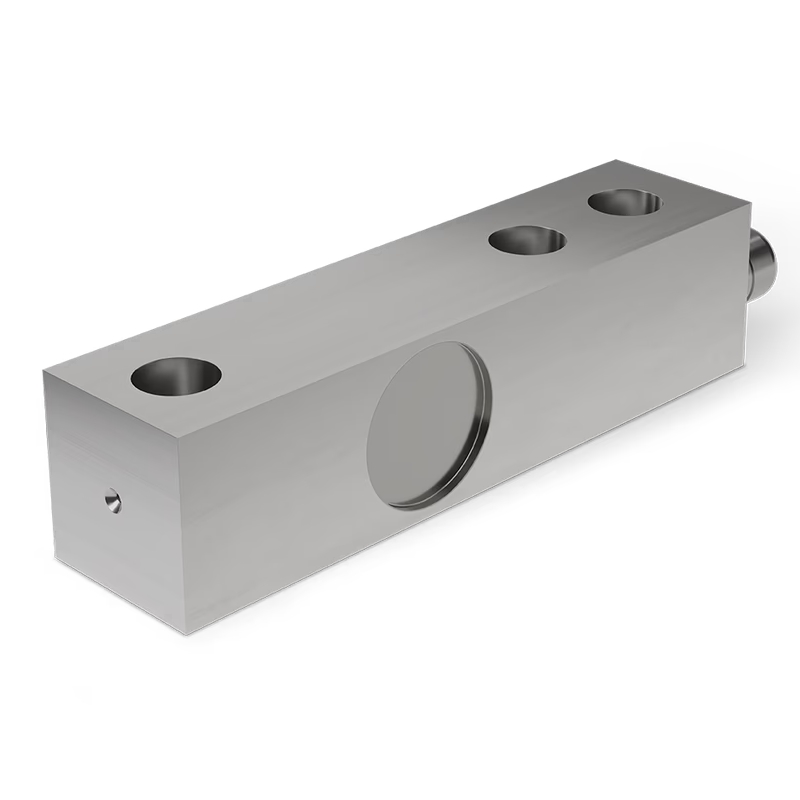

Capteur de poids à bas profil, à cisaillement
• Gamme de mesure: 0-500 kg
• Perçage d'application de la charge: Perçage traversant
• Classe de précision (OIML IR60): D1
• Nombre de divisions: 1000
• Sensibilité à charge nominale (P.E.): 2mV/V
• Résistance d’entrée nominale: 350 Ohm
• Résistance de sortie nominale: 350 Ohm
• Tension d’alimentation: 10 - 15V
• Charge admissible: 130% Ln
• Charge maximale applicable: 150% Ln
• Charge de rupture: >300% Ln
• Déflexion élastique maximale à Ln: < 0,2 mm
• Raccordement électrique: Câble blindé 4x0,25 / 5 m
• Matériau de l’élément élastique: Acier inoxydable
• Matériau du boîtier: Acier inoxydable
• Degré de protection: IP66 (norme DIN 40050)
• Plage de température compensée: -10...+40°C
• Plage de température admissible: -20...+60°C
• Série: SB
______________________________________

Généralités sur la série SB de Gefran :

Capteurs de force à cisaillement - SB

Les capteurs de force de la série SB utilisent, comme principe de mesure, le relevé de la déformation générée par l’action de cisaillement dûe à l’application de la charge. Ces capteurs de force, compacts et entièrement réalisés en acier inoxydable, sont caractérisés par une extrême rigidité, aussi bien par rapport à la charge à mesurer qu’envers les charges latérales ou transversales.
Les capteurs de force série SB offrent la solution idéale dans les applications de pesage industriel tels que les silos de stockage, les plates-formes de pesage et les systèmes de dosage.

• Gammes de mesure: de 500 à 5.000 Kg
• Classe de précision: D (norme OIML IR60)
• Réalisation entièrement en acier inox
• Résistant à la corrosion
• Insensibilité aux charges latérales
• Faible hauteur
• Degré de protection: IP66 (norme DIN 40050)
