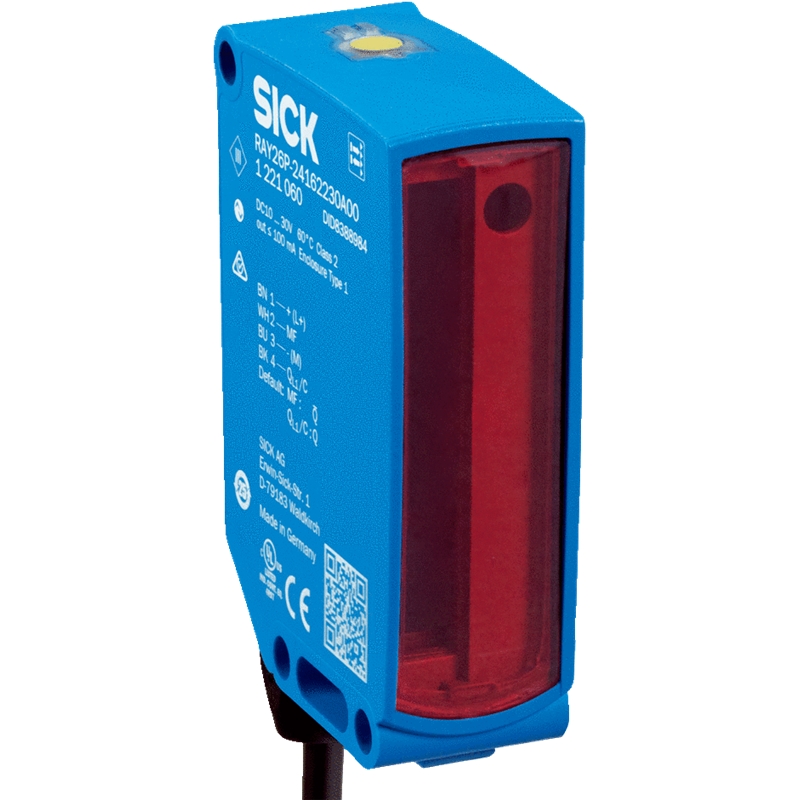

RAY26P-34162530A00

Name: RAY26P-34162530A00
Brand: SICK
SKU: A0410246
Availability: PreOrder

SICK

Code fabriquant : 1221947

Code AUDIN : A0410246

Disponible sous 5 jours

Capteur photoélectrique multi-tâches; Format : Parallélépipédique; Principe du capteur : Barrière réflex; Principe de détection : Autocollimation, Reflex Array; Distance de commutation max. : 0 m ... 3 m (PL80A); Réglage : Touche d'apprentissage; Taille minimale de l'objet : 5 mm; Hauteur de détection : 55 mm; Source d'émission : LED PinPoint, Lumière rouge visible; Taille du spot lumineux (distance) : 55 mm x 9 mm (1 m); Sortie de commutation : Push-pull : PNP/NPN; Mode de commutation : Commutation claire/sombre; Temps de réponse : max. 3 ms; Fréquence de commutation : 170 Hz; Interface de communication : IO-Link; Raccordement : Câble avec connecteur mâle M12, 4 pôles, 270 mm; Tension d'alimentation : 10-30Vdc; Dimensions (l x H x P) : 24,6 mm x 82,5 mm x 53,3 mm; Matériau du boîtier : Plastique, VISTAL®; Indice de protection : IP66, IP67; Température de fonctionnement : –40 °C ... +60 °C; Série : Reflex Array

133g

Ajouter au Panier

Documentation technique

Capteur photoélectrique multi-tâches
• Format: Parallélépipédique
• Principe du capteur: Barrière réflex
• Principe de détection: Autocollimation, Reflex Array
• Distance de commutation max.: 0 m ... 3 m (PL80A)
• Réglage: Touche d'apprentissage
• Taille minimale de l'objet: 5 mm
• Hauteur de détection: 55 mm
• Source d'émission: LED PinPoint, Lumière rouge visible
• Taille du spot lumineux (distance): 55 mm x 9 mm (1 m)
• Sortie de commutation: Push-pull : PNP/NPN
• Mode de commutation: Commutation claire/sombre
• Temps de réponse: max. 3 ms
• Fréquence de commutation: 170 Hz
• Interface de communication: IO-Link

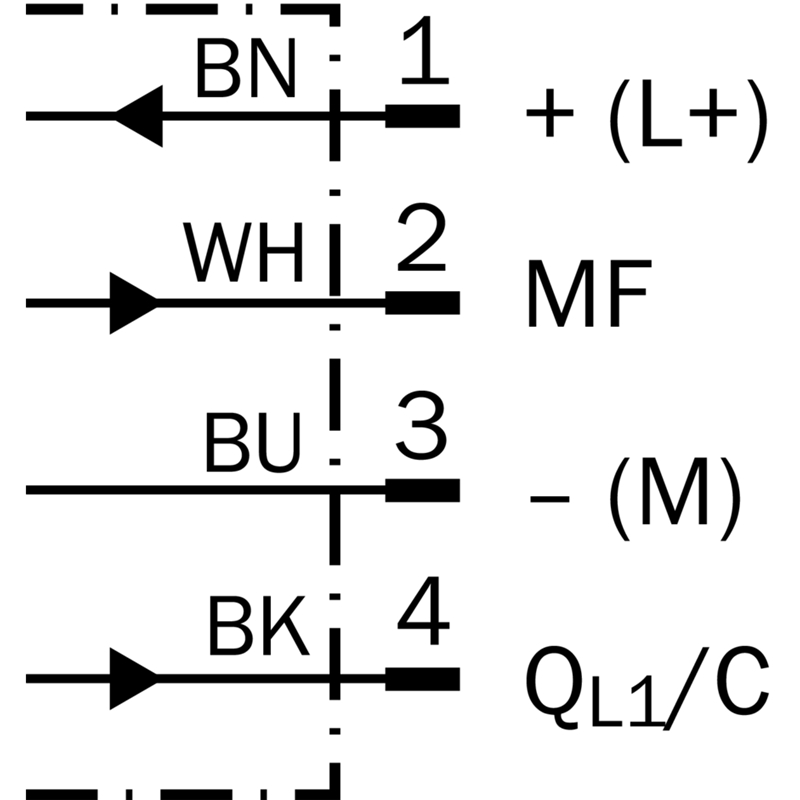

• Raccordement: Câble avec connecteur mâle M12, 4 pôles, 270 mm
• Tension d'alimentation: 10-30Vdc

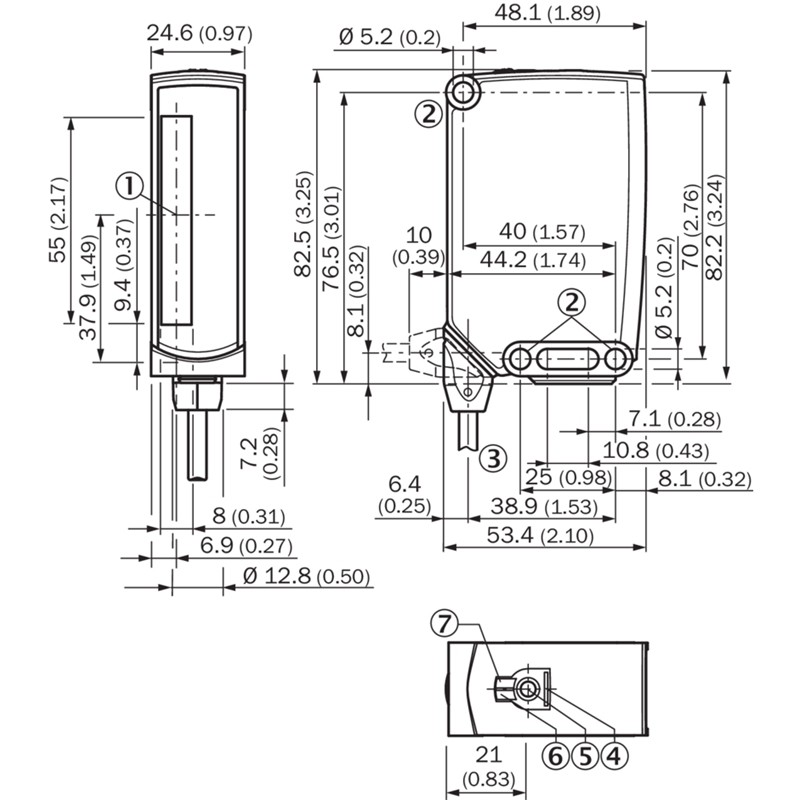

• Dimensions (l x H x P): 24,6 mm x 82,5 mm x 53,3 mm
• Matériau du boîtier: Plastique, VISTAL®
• Indice de protection: IP66, IP67
• Température de fonctionnement: –40 °C ... +60 °C
• Série: Reflex Array
______________________________________

Généralités sur la série RAY26 Reflex Array de Sick :

Capteurs photoélectriques RAY26 Reflex Array
Barrière réflex avec bande lumineuse pour la détection d'objets plats

Les barrières réflex de la gamme de produits RAY26 Reflex Array assurent une détection fiable d'objets plats et une mise en service rapide. Combinées à un réflecteur, les barrières réflex détectent même des objets petits, plats, transparents ou inégaux à partir d'une taille de 3 mm. Pour cela, à l’intérieur d’une bande lumineuse homogène d’une hauteur de 55 mm, les capteurs détectent le bord avant de l’objet concerné. Cela permet de détecter de manière fiable même des objets perforés sans commutation multiple.

• Émetteur et récepteur dans un seul boîtier, combinés à un réflecteur
• Détection des objets > 1 mm ou > 3, 5, 10 mm, en fonction de la hauteur de détection
• ASIC de SICK
• Bande lumineuse visible et homogène (LED PinPoint)
• Technologie AutoAdapt (maintenance prédictive) et suppression de la bande transporteuse
