RAY10-AB4CBL

Name: RAY10-AB4CBL
Brand: SICK
SKU: A0410223
Availability: PreOrder

SICK

Code fabriquant : 1091724

Code AUDIN : A0410223

Disponible sous 5 jours

Capteur photoélectrique multi-tâches; Format : Parallélépipédique; Principe du capteur : Barrière réflex; Principe de détection : Double lentille, Reflex Array; Distance de commutation max. : 0 m ... 1,5 m (P250F); Réglage : Potentiomètre; Taille minimale de l'objet : 5 mm; Hauteur de détection : 25 mm; Source d'émission : LED PinPoint, Lumière rouge visible; Taille du spot lumineux (distance) : 37 mm x 12 mm (1 m); Sortie de commutation : PUSH/PULL, PNP, NPN; Mode de commutation : Commutation claire/sombre; Temps de réponse : max. 0,5 ms; Fréquence de commutation : 1.000 Hz; Raccordement : Câble avec connecteur mâle M12, 4 pôles, 300 mm; Tension d'alimentation : 10-30Vdc; Dimensions (l x H x P) : 21,5 mm x 36 mm x 37,7 mm; Matériau du boîtier : Plastique, ABS; Indice de protection : IP67; Température de fonctionnement : –40 °C ... +60 °C; Série : Reflex Array

38g

Ajouter au Panier

Documentation technique

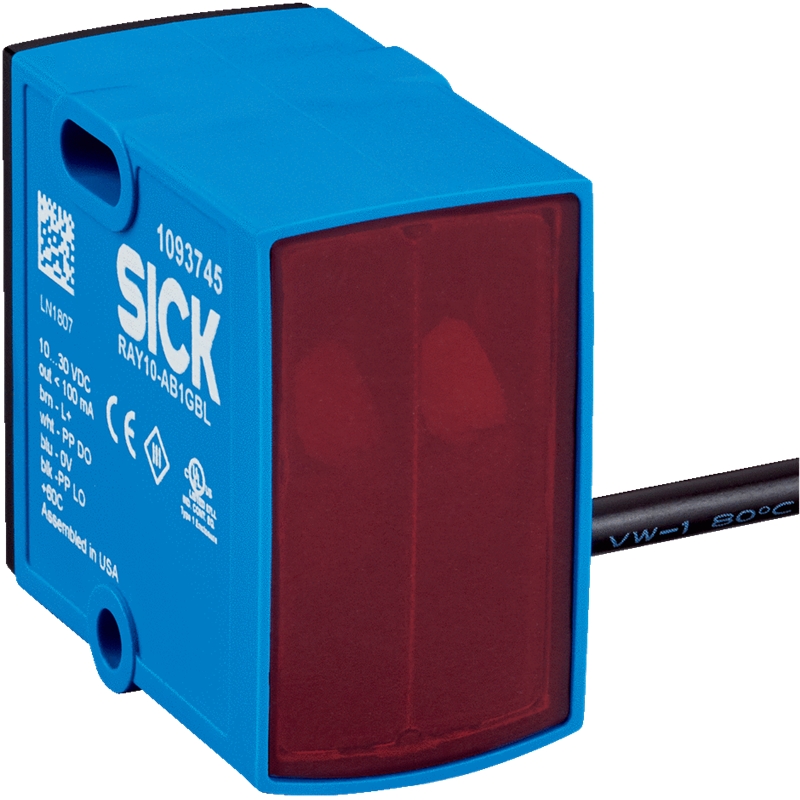

Capteur photoélectrique multi-tâches
• Format: Parallélépipédique
• Principe du capteur: Barrière réflex
• Principe de détection: Double lentille, Reflex Array
• Distance de commutation max.: 0 m ... 1,5 m (P250F)
• Réglage: Potentiomètre
• Taille minimale de l'objet: 5 mm
• Hauteur de détection: 25 mm
• Source d'émission: LED PinPoint, Lumière rouge visible
• Taille du spot lumineux (distance): 37 mm x 12 mm (1 m)
• Sortie de commutation: PUSH/PULL, PNP, NPN
• Mode de commutation: Commutation claire/sombre
• Temps de réponse: max. 0,5 ms
• Fréquence de commutation: 1.000 Hz

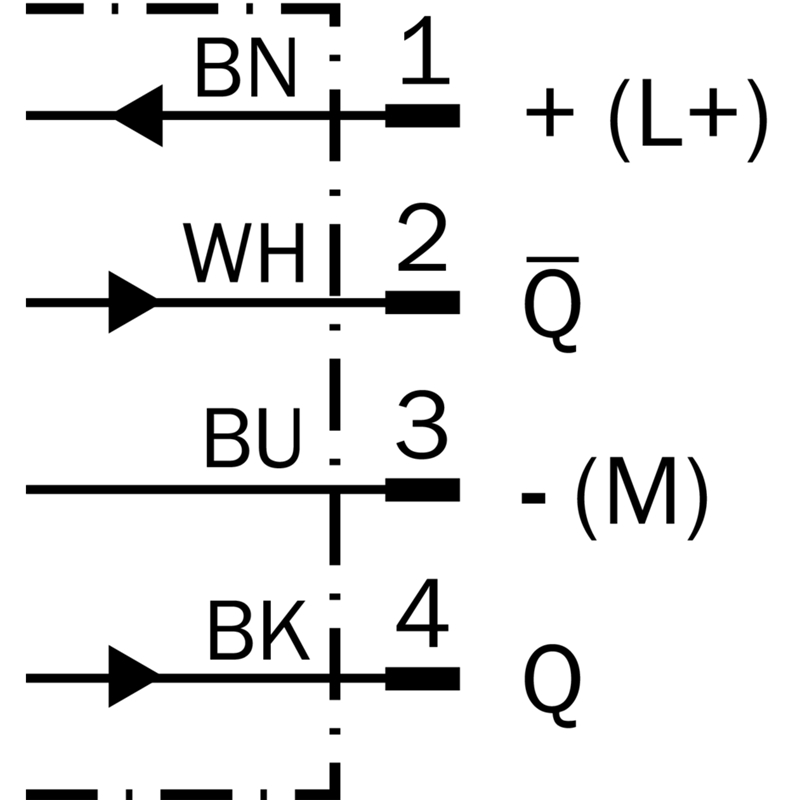

• Raccordement: Câble avec connecteur mâle M12, 4 pôles, 300 mm
• Tension d'alimentation: 10-30Vdc

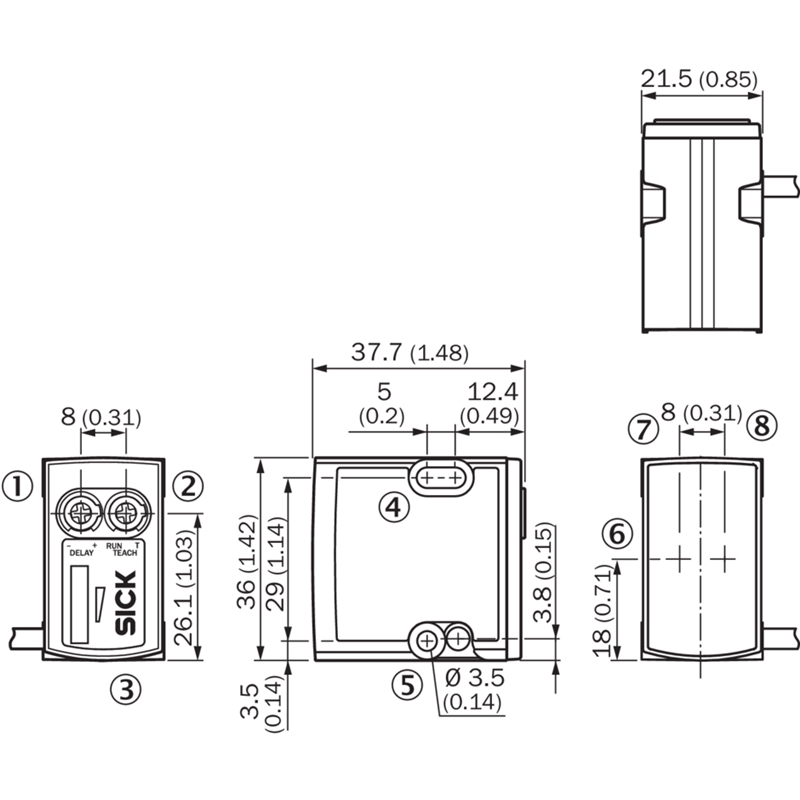

• Dimensions (l x H x P): 21,5 mm x 36 mm x 37,7 mm
• Matériau du boîtier: Plastique, ABS
• Indice de protection: IP67
• Température de fonctionnement: –40 °C ... +60 °C
• Série: Reflex Array
______________________________________

Généralités sur la série RAY10 Reflex Array de Sick :

Capteurs photoélectriques RAY10 Reflex Array
Barrière réflex avec bande lumineuse pour la détection d'objets plats

Les barrières réflex de la gamme de produits RAY10 Reflex Array assurent une détection fiable d'objets plats et une mise en service rapide. Combinées à un réflecteur, les barrières réflex détectent même des objets petits, plats, transparents ou inégaux à partir d'une taille de 5 mm. Pour cela, à l’intérieur d’une bande lumineuse homogène d’une hauteur de 25 mm, les capteurs détectent le bord avant de l’objet concerné. Cela permet de détecter de manière fiable des objets perforés sans commutation multiple.

• Émetteur et récepteur dans un seul boîtier, combinés à un réflecteur
• Détection des objets > 5 mm, au sein d’une hauteur de détection de 25 mm
• ASIC de SICK
• Bande lumineuse visible et homogène (LED PinPoint)
• Technologie AutoAdapt (maintenance prédictive)
