OD5-85T20

Name: OD5-85T20
Brand: SICK
SKU: A0071927
Availability: PreOrder

SICK

Code fabriquant : 6035979

Code AUDIN : A0071927

Disponible sous 5 jours

Capteur de mesure de déplacement; Format : Parallélépipédique; Type : Tête optique seule; Plage de mesure : 65 mm ... 105 mm; Précision : ± 20 µm; Résolution : 1 µm; Source d'émission : Laser, Lumière rouge, Classe II; Taille typ. du spot lumineux (distance) : 70 µm x 290 µm (85 mm); Sortie analogique : 4-20mA / 0-10V; Sortie numérique : 5 x PNP, NPN; Interface de communication : Série RS422; Mode de raccordement : Câble de 0,5 m avec connecteur mâle; Matériau du boîtier : Aluminium; Série : OD Precision

359g

Ajouter au Panier

Documentation technique

Capteur de mesure de déplacement
• Format: Parallélépipédique
• Type: Tête optique seule
• Plage de mesure: 65 mm ... 105 mm
• Précision: ± 20 µm
• Résolution: 1 µm
• Source d'émission: Laser, Lumière rouge, Classe II
• Taille typ. du spot lumineux (distance): 70 µm x 290 µm (85 mm)
• Sortie analogique: 4-20mA / 0-10V
• Sortie numérique: 5 x PNP, NPN
• Interface de communication: Série RS422

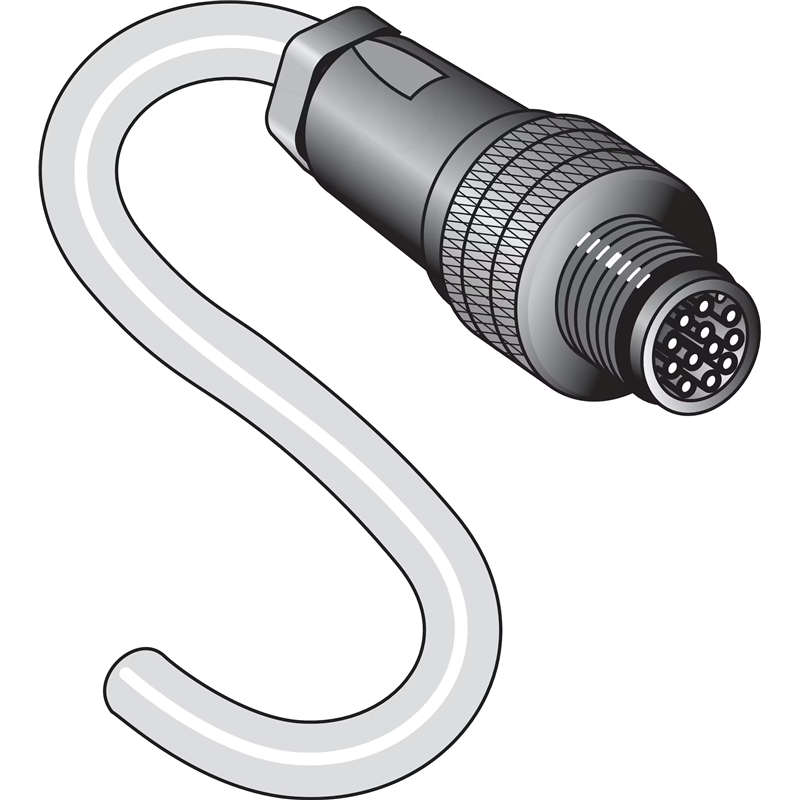

• Mode de raccordement: Câble de 0,5 m avec connecteur mâle
• Matériau du boîtier: Aluminium
• Série: OD Precision
______________________________________

Généralités sur la série OD Precision de Sick :

Capteurs de distance laser OD Precision
Une détermination très précise de chaque dimension

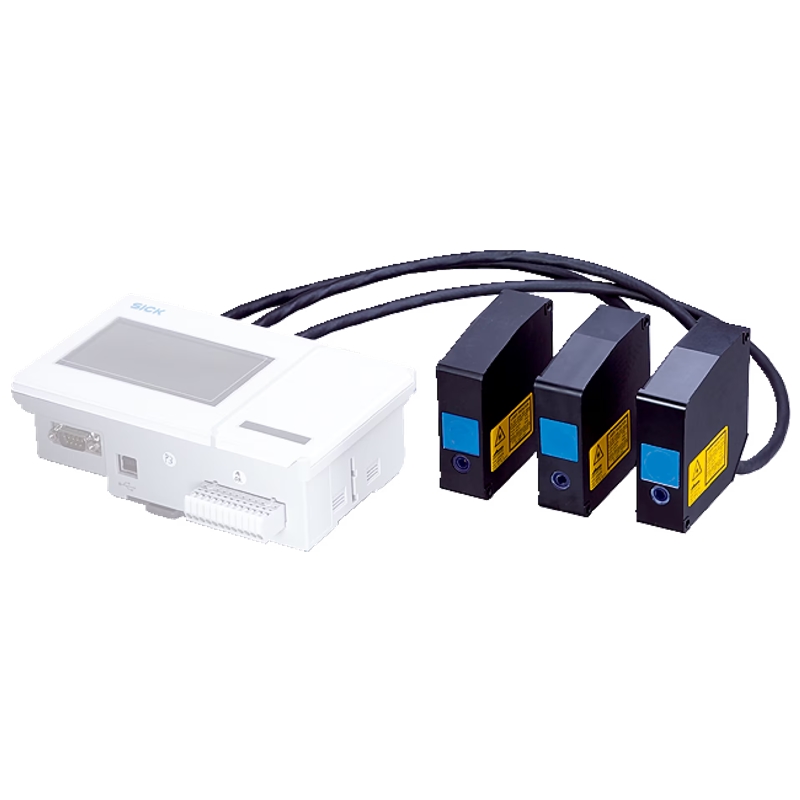

L'OD Precision est un système de mesure optique extrêmement précis pour la mesure des surfaces d'objet exigeantes. Outre les surfaces très brillantes et sombres, il peut mesurer les matériaux semi-transparents ou totalement transparents. Il est désormais possible de raccorder jusqu'à trois têtes de capteur à une unité d'évaluation, par ex. pour mesurer la planéité des surfaces. Pour réduire le coût de l'investissement, le capteur peut être utilisé avec RS-422 et donc sans unité d'évaluation.

Avantages :
• Cette technique de mesure sans contact extrêmement précise garantit la qualité des produits finaux directement pendant le processus de production.
• L'algorithme de mesure indépendant de la surface réduit la durée d'immobilisation des machines
• Les temps de passage diminuent en raison de la fréquence de mesure élevée de 10 kHz max.
• Exécution simple et économique des tâches de mesure exigeantes grâce à la compensation de plusieurs têtes de capteur
• Le fonctionnement autonome en option améliore les performances de l'OD Precision tout en réduisant le coût de l'investissement
• L'écran LC clair simplifie et réduit le coût de la mise en service
• Nombreuses interfaces pour une intégration fluide dans l'environnement de production existant

• Plusieurs plages de mesure de 24 mm ... 26 mm à 300 mm ... 700 mm
• Mesure indépendante de la surface avec le récepteur CMOS
• Précision et fréquence de la mesure élevées
• Mesure de l'épaisseur du verre avec une seule tête de capteur
• Plusieurs tailles de spot lumineux
• Compensation intégrée de trois capteurs max.
• Fonctionnement autonome par RS-422
