OD2000-1301T15

Name: OD2000-1301T15
Brand: SICK
SKU: A0502893
Availability: PreOrder

SICK

Code fabriquant : 6074382

Code AUDIN : A0502893

Disponible sous 5 jours

Capteur de mesure de déplacement; Format : Parallélépipédique; Plage de mesure : 60 mm ... 200 mm; Répétabilité : 4 µm; Linéarité : ± 140 µm; Affichage et réglage : Écran OLED, LED d'état, 4 touches; Source d'émission : Laser, Lumière rouge, Classe 1; Taille typ. du spot lumineux (distance) : Ø 300 µm (130 mm); Sortie numérique: 2 x PNP/NPN; Sortie analogique : 1 x 4 mA ... 20 mA / 0 V ... 10 V 16 bit; Interface de communication : IO-Link V1.1, 230,4 kbit/s (COM3); Raccordement : Câble avec connecteur mâle, M12, 5 pôles, code A, 30 cm; Tension d'alimentation : 18-24Vdc; Dimensions (l x H x P) : 27 mm x 60 mm x 50 mm; Matériau du boîtier : Plastique (PBT); Matériau de la vitre frontale : Plastique (PMMA); Indice de protection : IP67; Température de fonctionnement : –10 °C ... +50 °C; Série : OD2000

154g

Ajouter au Panier

Documentation technique

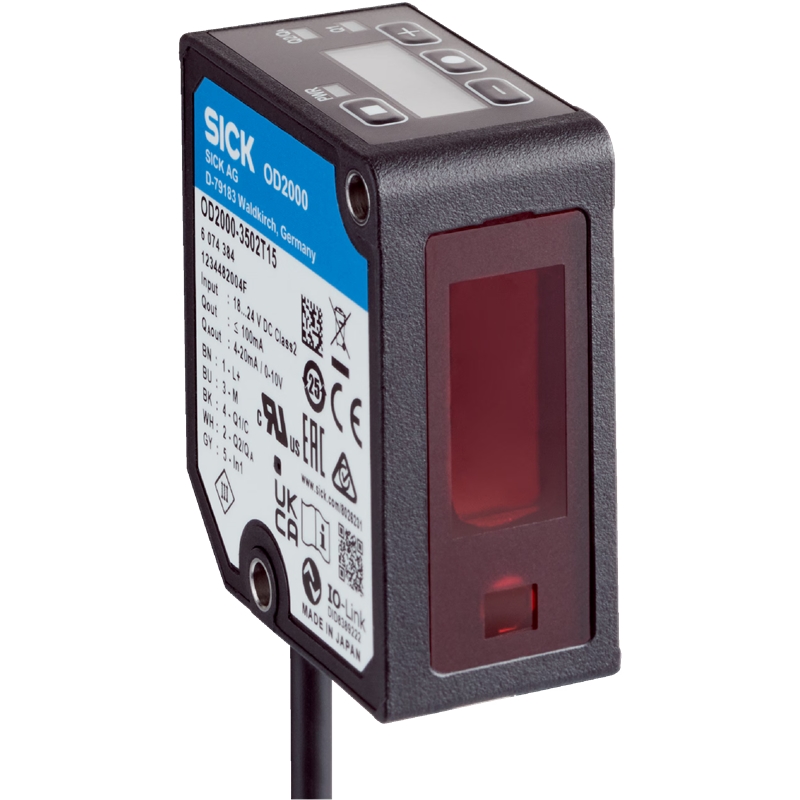

Capteur de mesure de déplacement
• Format : Parallélépipédique
• Plage de mesure : 60 mm ... 200 mm
• Répétabilité : 4 µm
• Linéarité : ± 140 µm
• Affichage et réglage : Écran OLED, LED d'état, 4 touches
• Source d'émission : Laser, Lumière rouge, Classe 1

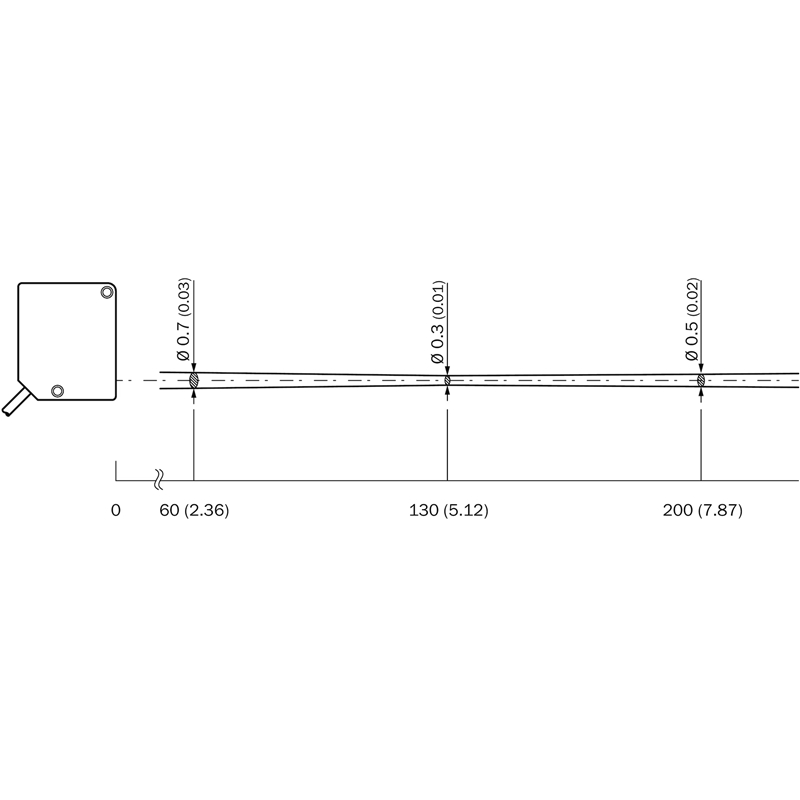

• Taille typ. du spot lumineux (distance) : Ø 300 µm (130 mm)
• Sortie numérique: 2 x PNP/NPN
• Sortie analogique : 1 x 4 mA ... 20 mA / 0 V ... 10 V 16 bit
• Interface de communication : IO-Link V1.1, 230,4 kbit/s (COM3)

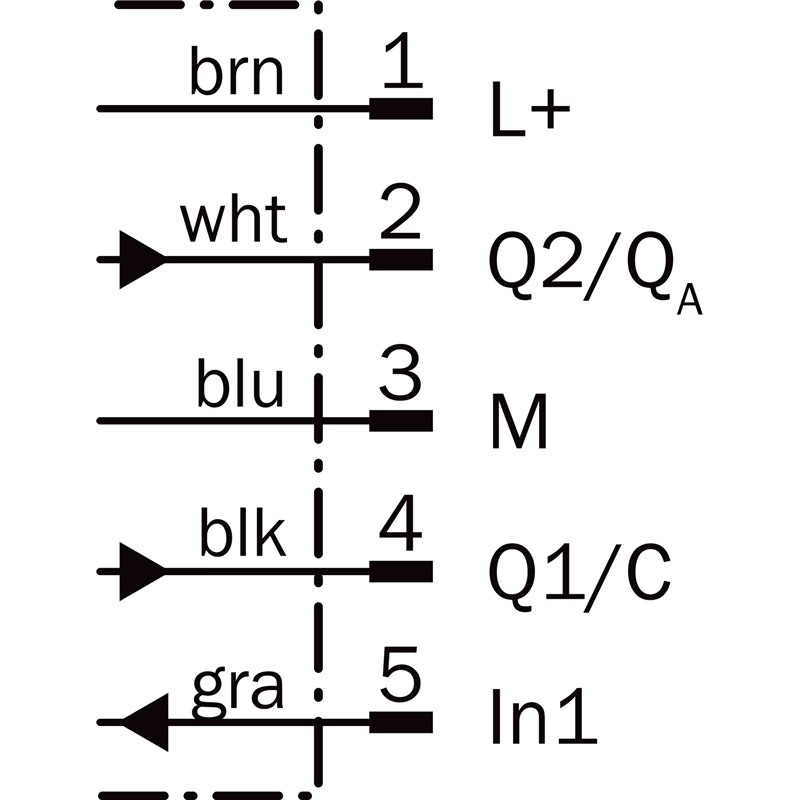

• Raccordement : Câble avec connecteur mâle, M12, 5 pôles, code A, 30 cm
• Tension d'alimentation : 18-24Vdc

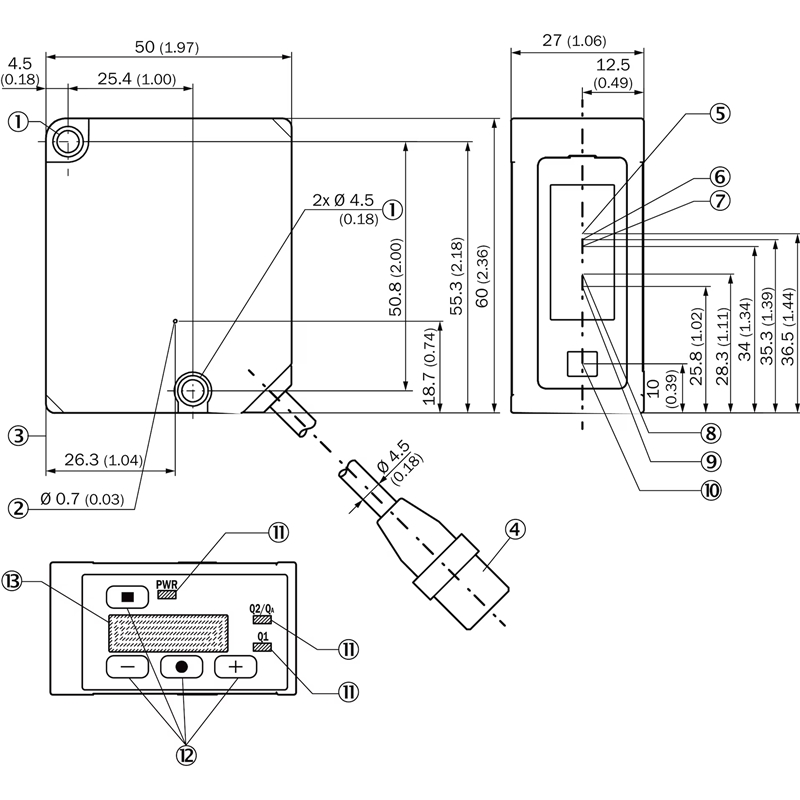

• Dimensions (l x H x P) : 27 mm x 60 mm x 50 mm
• Matériau du boîtier : Plastique (PBT)
• Matériau de la vitre frontale : Plastique (PMMA)
• Indice de protection : IP67
• Température de fonctionnement : –10 °C ... +50 °C
• Série : OD2000
______________________________________

Généralités sur la série OD2000 de Sick :

Capteurs de distance laser OD2000
Un appareil polyvalent efficace pour des mesures de distance précises

Le capteur de mesure de déplacement compact OD2000 est une solution autonome très économique pour une mesure de distance précise. Ce capteur universel convient à une large gamme d’applications avec des distances allant jusqu’à 1.200 mm. Grâce à une triangulation de haute précision, il détecte les plus petites différences de hauteur de l’ordre du micromètre. Grâce à des valeurs maximales en termes de linéarité et de répétabilité ainsi qu’à une fréquence de mesure allant jusqu’à 7,5 kHz, l’OD2000 fournit des données de distance robustes – sur pratiquement toutes les surfaces. Le capteur peut être intégré en peu de temps grâce au concept « plug-and-play ». En outre, la configuration via l’écran OLED du capteur ou via l’interface IO-Link et le logiciel est extrêmement pratique.

• Grande plage de mesure allant jusqu’à 1.200 mm
• Fréquence de mesure élevée, jusqu’à 7,5 kHz
• Affichage OLED pour un paramétrage facile sur le capteur
• Interface IO-Link pour la configuration, par exemple avec SOPAS
• Sortie analogique (mA/V) et sortie numérique réglables
• Laser de classe 1 et 2
• Appareil autonome – pas besoin d’amplificateur externe
