OD1-B035C15I14

Name: OD1-B035C15I14
Brand: SICK
SKU: A0071805
Availability: PreOrder

SICK

Code fabriquant : 6050523

Code AUDIN : A0071805

Disponible sous 70 jours

Capteur de mesure de déplacement; Format : Parallélépipédique; Plage de mesure : 20 mm ... 50 mm; Résolution : 6 µm (90%); Linéarité : ± 30 µm; Répétabilité : 9 µm; Source d'émission : Laser, Lumière rouge, Classe I (EN 60825-1); Taille typ. du spot lumineux (distance) : 800 µm x 450 µm (35 mm); Sortie analogique : 4-20 mA, 13,4 bit; Mode de raccordement : Connecteur mâle, M8, 4 pôles; Tension d'alimentation : 12-24Vdc; Dimensions : 44,4 mm x 31 mm x 17 mm; Matériau du boîtier : Aluminium; Indice de protection : IP67 (EN 60529); Température de fonctionnement : –10 °C ... +50 °C; Série : OD Mini

74g

Ajouter au Panier

Documentation technique

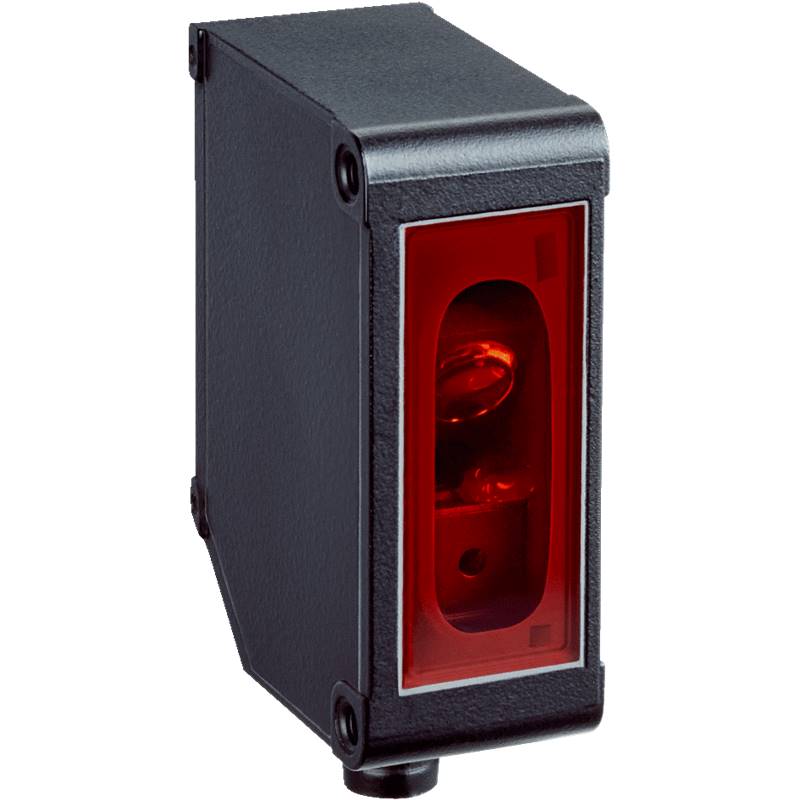

Capteur de mesure de déplacement
• Format: Parallélépipédique
• Plage de mesure: 20 mm ... 50 mm
• Résolution: 6 µm (90%)
• Linéarité: ± 30 µm
• Répétabilité: 9 µm
• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)
• Taille typ. du spot lumineux (distance): 800 µm x 450 µm (35 mm)
• Sortie analogique: 4-20 mA, 13,4 bit

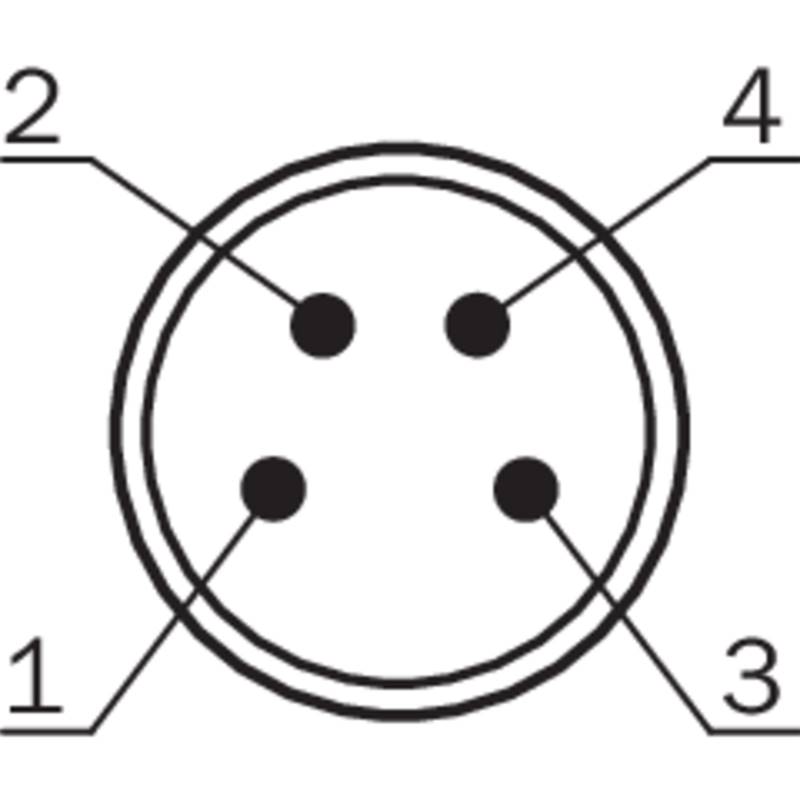

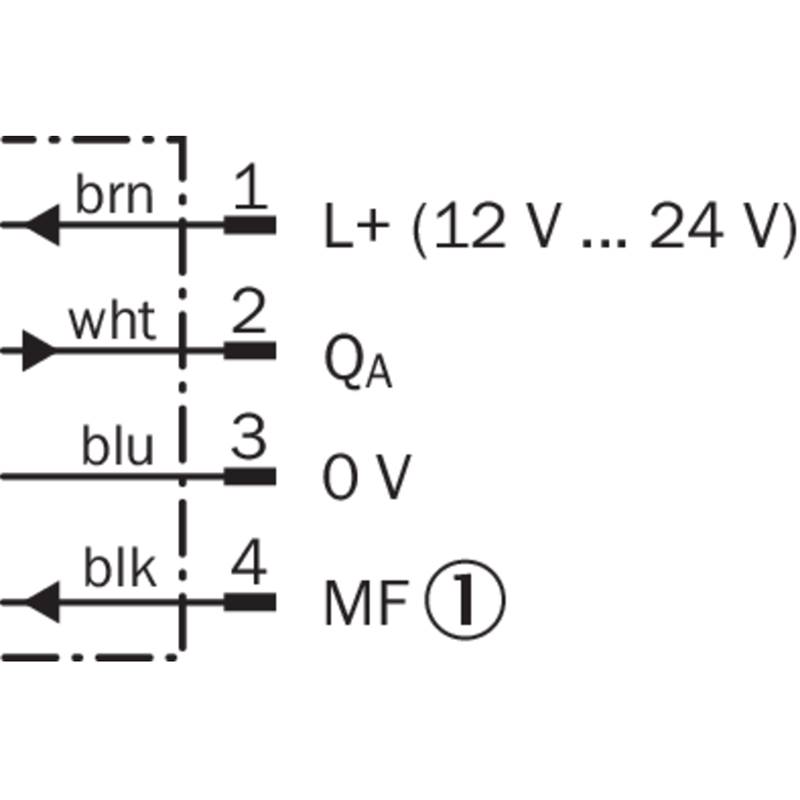

• Mode de raccordement: Connecteur mâle, M8, 4 pôles
• Tension d'alimentation: 12-24Vdc

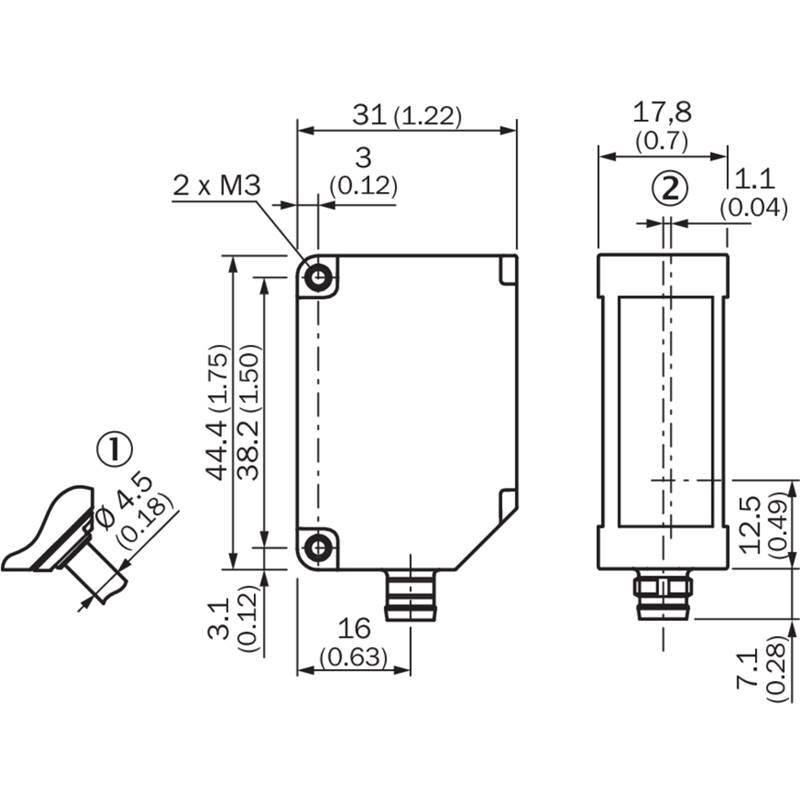

• Dimensions: 44,4 mm x 31 mm x 17 mm
• Matériau du boîtier: Aluminium
• Indice de protection: IP67 (EN 60529)
• Température de fonctionnement: –10 °C ... +50 °C
• Série: OD Mini
______________________________________

Généralités sur la série OD Mini de Sick :

Capteurs de distance laser OD Mini
Mesurer précisément avec facilité

Résoudre simplement, précisément et économiquement les applications de mesure : le capteur de déplacement OD Mini séduit avec son boîtier compact et robuste, disponible en aluminium ou en acier inoxydable. Il est équipé de la dernière technologie de réception à CMOS permettant une mesure précise indépendamment de la couleur et de la luminosité de la surface du matériau. L’amplificateur intégré permet à l’OD Mini de travailler de manière autonome. Pour les applications de mesure plus complexes, il est possible de raccorder jusqu’à deux têtes de capteur OD Mini Pro sur l’unité d’évaluation OD Mini et de procéder à un calcul commun. Grâce au concept intuitif d’utilisation avec un écran et quatre LED d’état, l’OD Mini est facile à configurer. L’OD Mini peut également être programmé à distance à l’aide de l’entrée d’apprentissage externe. Le grand nombre d’interfaces disponibles simplifie l’intégration dans les réseaux industriels. Ceci garantit une fiabilité et une précision parfaites pour une grande variété d’applications de mesure.

• Boîtier robuste et compact
• Utilisation autonome ou avec l'unité d'évaluation OD Mini
• Écran et LED sur l'appareil pour visualiser l'état actuel
• Plusieurs interfaces sont disponibles
• Simple apprentissage via l'écran ou une entrée externe
• Récepteur CMOS permettant une mesure précise et rapide au µm près
• Plusieurs plages de mesure : de 10 mm à 250 mm
