NS D4SE1SRK-F41N113

Name: NS D4SE1SRK-F41N113
Brand: PIZZATO
SKU: A0503047
Availability: OutOfStock

PIZZATO

Code fabriquant : NS D4SE1SRK-F41N113

Code AUDIN : A0503047

Disponible sous 10 jours

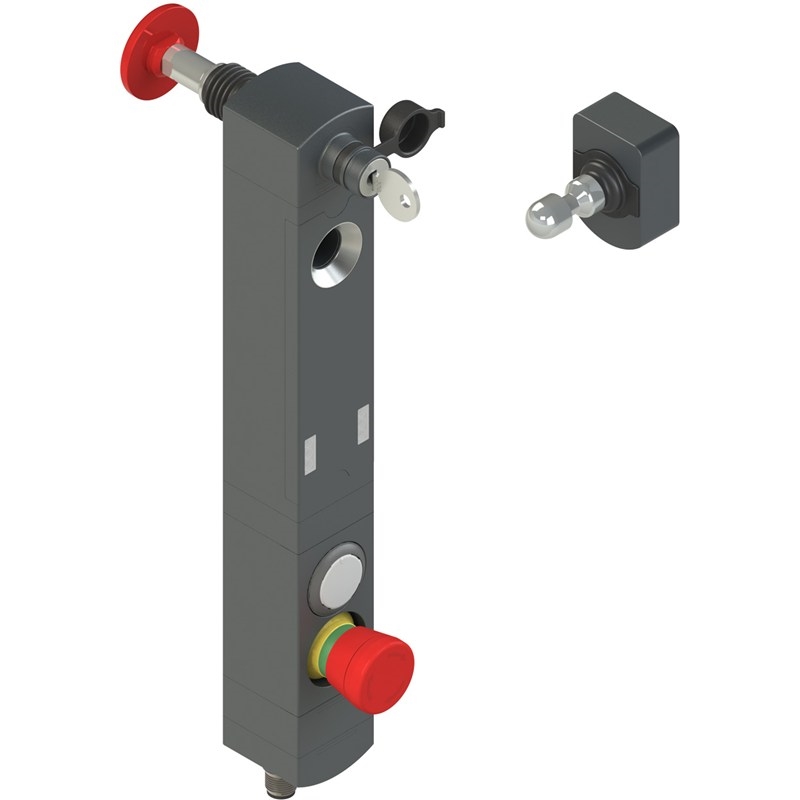

Interrupteur de sécurité avec verrouillage avec dispositifs de commande intégrés, avec actionneur

Interrupteur de sécurité avec verrouillage avec dispositifs de commande intégrés, avec actionneur; Boîtier: Boîtier en technopolymère; Principe de fonctionnement: - Principe D, actionneur verrouillé avec électroaimant désexcité, - Mode 1 : sorties de sécurité OS actives avec protection verrouillée; Entrées et sorties : - 2 entrées de sécurité IS1-IS2, - 2 sorties de sécurité OS1-OS2, - 1 sortie de signalisation « actionneur inséré » O3, - 1 sortie de signalisation « actionneur verrouillé » O4, - 2 entrées d'activation électroaimant IE1-IE2, - 1 entrée de programmation / réarmement I3; Sens de sortie des connexions: Câble ou connecteur en bas; Type de connexion: Deux connecteurs M12 (8 pôles + 12 pôles) ; Actionneur: Avec actionneur avec haut niveau d’encodage VN NS-F41; Déverrouillage auxiliaire orientable: Déverrouillage modulaire frontal avec serrure et bouton de déverrouillage antipanique arrière; Configuration des boutons: 2 dispositifs; Position 1: 1 bouton blanc 1NO; Position 2: 1 bouton d’arrêt d’urgence rouge, déblocage par rotation, 2NC; Degré de protection: IP65 selon EN 60529

Documentation technique

Interrupteur de sécurité avec verrouillage avec dispositifs de commande intégrés, avec actionneur
• Boîtier: Boîtier en technopolymère
• Principe de fonctionnement:
- Principe D, actionneur verrouillé avec électroaimant désexcité
- Mode 1 : sorties de sécurité OS actives avec protection verrouillée
• Entrées et sorties :
- 2 entrées de sécurité IS1-IS2,
- 2 sorties de sécurité OS1-OS2,
- 1 sortie de signalisation « actionneur inséré » O3,
- 1 sortie de signalisation « actionneur verrouillé » O4,
- 2 entrées d'activation électroaimant IE1-IE2,
- 1 entrée de programmation / réarmement I3
• Sens de sortie des connexions: Câble ou connecteur en bas
• Type de connexion: Deux connecteurs M12 (8 pôles + 12 pôles)
• Actionneur: Avec actionneur avec haut niveau d’encodage VN NS-F41
• Déverrouillage auxiliaire orientable: Déverrouillage modulaire frontal avec serrure et bouton de déverrouillage antipanique arrière
• Configuration des boutons: 2 dispositifs
• Position 1: 1 bouton blanc 1NO
• Position 2: 1 bouton d’arrêt d’urgence rouge, déblocage par rotation, 2NC
• Degré de protection: IP65 selon EN 60529
______________________________________

Généralités sur la série NS de Pizzato :

Interrupteurs de sécurité RFID avec verrouillage

Ces interrupteurs sont utilisés généralement sur les machines où la condition de danger perdure pendant un certain temps, même après avoir appuyé sur la commande d'arrêt de la machine, par exemple, en raison de l'inertie des pièces mécaniques telles que les poulies, les disques de scie, etc. Ils peuvent également être utilisés lorsque il faut avoir un contrôle complet des protections de la machine, de manière à permettre l'ouverture de certaines protections uniquement dans certaines conditions.
Les versions en modes 1 et 3 (sorties de sécurité actives quand la protection est fermée et bloquée) sont des dispositifs d'interverrouillage avec verrouillage selon EN ISO 14119. Le produit est marqué comme tel sur le côté.
Fabriqués avec une technologie électronique redondante, les interrupteurs de la série NS permettent d'obtenir des circuits du plus haut niveau de sécurité PL e et SIL 3 par l'installation d'un seul dispositif sur la protection.
L'une des principales caractéristiques des interrupteurs de la série NS est la possibilité de connecter plu-
sieurs interrupteurs en série, jusqu'à un maximum de 32 dispositifs.

Les interrupteurs de la série NS sont également disponibles en version à boîtier allongé, ce qui permet de monter 1 à 4 dispositifs de commande avec leurs blocs de contact respectifs sur le même boîtier que le dispositif de sécurité.
Cette version dispose de toutes les caractéristiques de modularité et d'orientation des interrupteurs NS.

• Actionnement sans contact avec utilisation de la technologie RFID
• Actionneur codifié avec code numérique
• SIL 3 et PL e, même avec jusqu'à 32 dispositifs en série
• Force de retenue maximale de l'actionneur 2100 N
• SIL 3 et PL e avec un seul dispositif
• Degré de protection jusqu'à IP67 et IP69K
• 6 LED de signalisation
