NS D4CE1SRK-F41N005

Name: NS D4CE1SRK-F41N005
Brand: PIZZATO
SKU: A0452816
Availability: PreOrder

PIZZATO

Code fabriquant : NS D4CE1SRK-F41N005

Code AUDIN : A0452816

Disponible sous 15 jours

Interrupteur de sécurité avec verrouillage avec dispositifs de commande intégrés, avec actionneur; Boîtier: Boîtier en technopolymère; Principe de fonctionnement: - Principe D, actionneur verrouillé avec électroaimant désexcité, - Mode 1 : sorties de sécurité OS actives avec protection verrouillée; Entrées et sorties : - 2 entrées de sécurité IS1-IS2, - 2 sorties de sécurité OS1-OS2, - 1 sortie de signalisation « actionneur inséré » O3, - 1 sortie de signalisation « actionneur verrouillé » O4, - 2 entrées d'activation électroaimant IE1-IE2, - 1 entrée de programmation / réarmement I3; Déverrouillage auxiliaire orientable: Déverrouillage modulaire frontal avec tournevis et bouton de déverrouillage antipanique arrière; Sens de sortie des connexions: Câble ou connecteur en bas; Type de connexion: Deux connecteurs M12 (12 pôles + 12 pôles) ; Actionneur: Avec actionneur avec haut niveau d’encodage VN NS-F41; Configuration des boutons: 4 dispositifs, - Position 1: 1 bouton blanc 1NO, - Position 2: 1 bouton bleu 1NO, - Position 3: 1 bouton jaune 1NO, - Position 4: 1 bouton d’arrêt d’urgence rouge, déblocage par rotation, 2NC; Degré de protection: IP65 selon EN 60529; Série: NS

Ajouter au Panier

Documentation technique

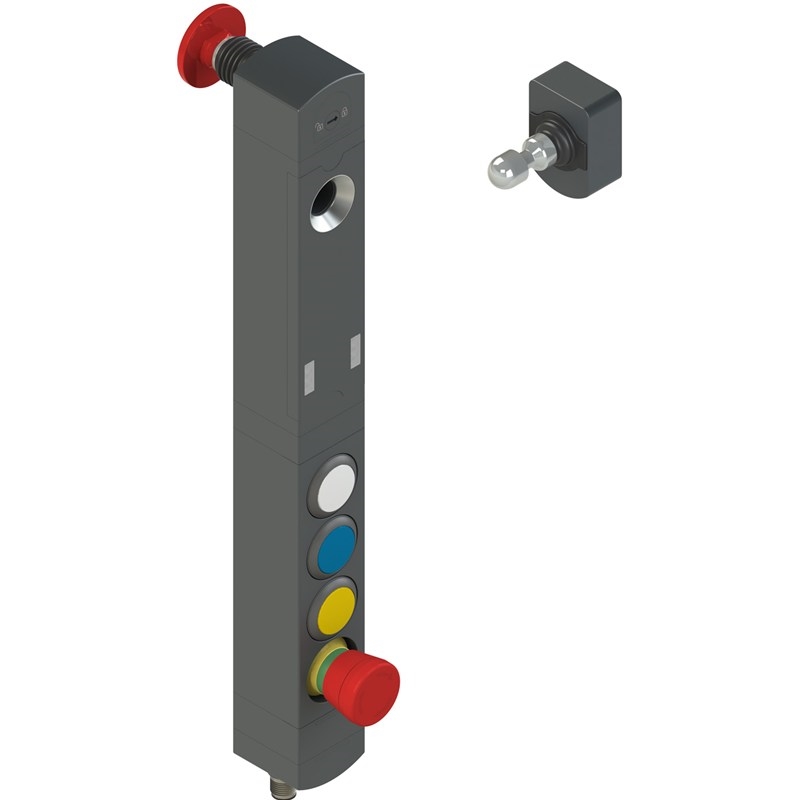

Interrupteur de sécurité avec verrouillage avec dispositifs de commande intégrés, avec actionneur
• Boîtier: Boîtier en technopolymère
• Principe de fonctionnement:
- Principe D, actionneur verrouillé avec électroaimant désexcité
- Mode 1 : sorties de sécurité OS actives avec protection verrouillée
• Entrées et sorties :
- 2 entrées de sécurité IS1-IS2,
- 2 sorties de sécurité OS1-OS2,
- 1 sortie de signalisation « actionneur inséré » O3,
- 1 sortie de signalisation « actionneur verrouillé » O4,
- 2 entrées d'activation électroaimant IE1-IE2,
- 1 entrée de programmation / réarmement I3
• Déverrouillage auxiliaire orientable: Déverrouillage modulaire frontal avec tournevis et bouton de déverrouillage antipanique arrière
• Sens de sortie des connexions: Câble ou connecteur en bas
• Type de connexion: Deux connecteurs M12 (12 pôles + 12 pôles)
• Actionneur: Avec actionneur avec haut niveau d’encodage VN NS-F41
• Configuration des boutons: 4 dispositifs
- Position 1: 1 bouton blanc 1NO
- Position 2: 1 bouton bleu 1NO
- Position 3: 1 bouton jaune 1NO
- Position 4: 1 bouton d’arrêt d’urgence rouge, déblocage par rotation, 2NC
• Degré de protection: IP65 selon EN 60529
• Série: NS
______________________________________

Généralités sur la série NS de Pizzato :

Interrupteurs de sécurité RFID avec verrouillage

Ces interrupteurs sont utilisés généralement sur les machines où la condition de danger perdure pendant un certain temps, même après avoir appuyé sur la commande d'arrêt de la machine, par exemple, en raison de l'inertie des pièces mécaniques telles que les poulies, les disques de scie, etc. Ils peuvent également être utilisés lorsque il faut avoir un contrôle complet des protections de la machine, de manière à permettre l'ouverture de certaines protections uniquement dans certaines conditions.
Les versions en modes 1 et 3 (sorties de sécurité actives quand la protection est fermée et bloquée) sont des dispositifs d'interverrouillage avec verrouillage selon EN ISO 14119. Le produit est marqué comme tel sur le côté.

• Actionnement sans contact avec utilisation de la technologie RFID
• Actionneur codifié avec code numérique
• SIL 3 et PL e, même avec jusqu'à 32 dispositifs en série
• Force de retenue maximale de l'actionneur 2100 N
• SIL 3 et PL e avec un seul dispositif
• Degré de protection jusqu'à IP67 et IP69K
• 6 LED de signalisation
