NG 2D7E411A-F31K110LP50

Name: NG 2D7E411A-F31K110LP50
Brand: PIZZATO
SKU: A0411726
Availability: OutOfStock

PIZZATO

Code fabriquant : NG 2D7E411A-F31K110LP50

Code AUDIN : A0411726

Disponible sous 10 jours

Interrupteur de sécurité avec électroaimant et technologie RFID série NG, avec actionneur; Boîtier : Boîtier métallique, trois entrées câbles filetées M20x1,5.; Tête : Tête orientable avec bouton antipanique; Principe de fonctionnement : Principe E, actionneur verrouillé avec électroaimant excité; Entrées et sorties:- 2 entrées sécurisées pour raccordement en série- 1 entrée de programmation- 1 entrée d’activation de l'électroaimant - 2 sorties sécurisées OSSD PNP- 1 sortie de signalisation "protection fermée"- 1 sortie de signalisation "protection verrouillée"; Activation sorties de sécurité OS : - Mode 1 : sorties de sécurité OS actives avec protection verrouillée; Configuration de couvercle : Couvercle standard; Actionneur : Avec actionneur avec haut niveau d’encodage VN NG-F31; Connecteurs pré-installés : Connecteur M12 métallique à 12 pôles à droite; Longueur du bouton de déverrouillage : Pour une épaisseur de paroi de 50 mm max; Degré de protection : IP67 selon EN 60529 et IP69K selon ISO 20653

Documentation technique

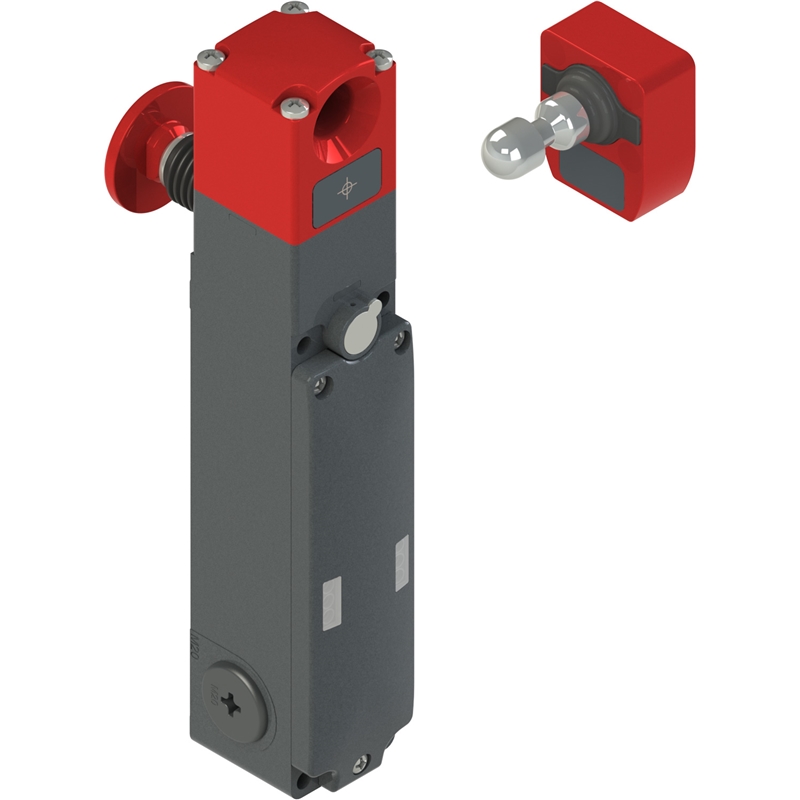

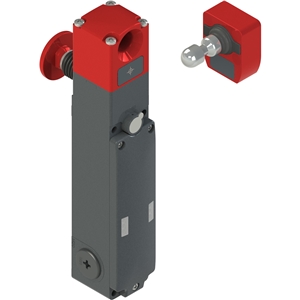

Interrupteur de sécurité avec électroaimant et technologie RFID série NG, avec actionneur
• Boîtier: Boîtier métallique, trois entrées câbles filetées M20x1,5.
• Tête: Tête orientable avec bouton antipanique
• Principe de fonctionnement: Principe E, actionneur verrouillé avec électroaimant excité
• Entrées et sorties:
- 2 entrées sécurisées pour raccordement en série
- 1 entrée de programmation
- 1 entrée d’activation de l'électroaimant
- 2 sorties sécurisées OSSD PNP
- 1 sortie de signalisation "protection fermée"
- 1 sortie de signalisation "protection verrouillée"
• Activation sorties de sécurité OS:
- Mode 1 : sorties de sécurité OS actives avec protection verrouillée
• Configuration de couvercle: Couvercle standard
• Actionneur: Avec actionneur avec haut niveau d’encodage VN NG-F31
• Connecteurs pré-installés: Connecteur M12 métallique à 12 pôles à droite
• Longueur du bouton de déverrouillage: Pour une épaisseur de paroi de 50 mm max
• Degré de protection: IP67 selon EN 60529 et IP69K selon ISO 20653
______________________________________

Généralités sur la série NG de Pizzato :

Interrupteurs de sécurité avec verrouillage et technologie RFID

Ces interrupteurs s’appliquent typiquement sur des machines pour lesquelles la condition de danger se prolonge pendant un certain moment même après avoir actionné la commande d’arrêt de la machine, par exemple à cause de l’inertie de pièces mécaniques telles que les poulies, les disques de scie, etc. ou par la présence de pièces à haute température ou sous pression. Ils peuvent aussi être utilisés quand on veut avoir un contrôle des protections de la machine de manière à permettre l’ouverture de certains protecteurs seulement dans des conditions déterminées.
Les versions en modes 1 et 3 (sorties de sécurité actives quand la protection est fermée et bloquée) sont des dispositifs d'interverrouillage avec verrouillage selon EN ISO 14119. Le produit est marqué comme tel sur le côté.

• Actionnement sans contact avec utilisation de la technologie RFID
• Actionneur codifié avec code numérique
• Force de retenue de l'actionneur 9750 N
• SIL 3 et PL e avec un seul dispositif
• Boîtier métallique, trois entrées câbles M20
• Degré de protection jusqu'à IP67 et IP69K
• PL e, même avec jusqu'à 32 dispositifs en série
• LED de signalisation
