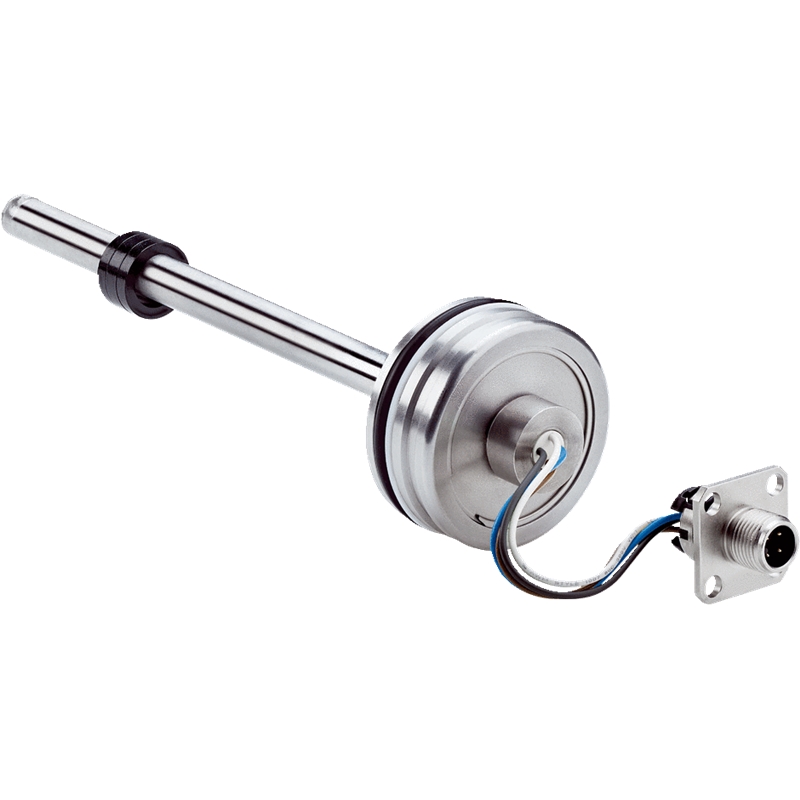

MAX48A-12A10GA0500

Name: MAX48A-12A10GA0500
Brand: SICK
SKU: A0472917
Availability: PreOrder

SICK

Code fabriquant : 1117833

Code AUDIN : A0472917

Disponible sous 10 jours

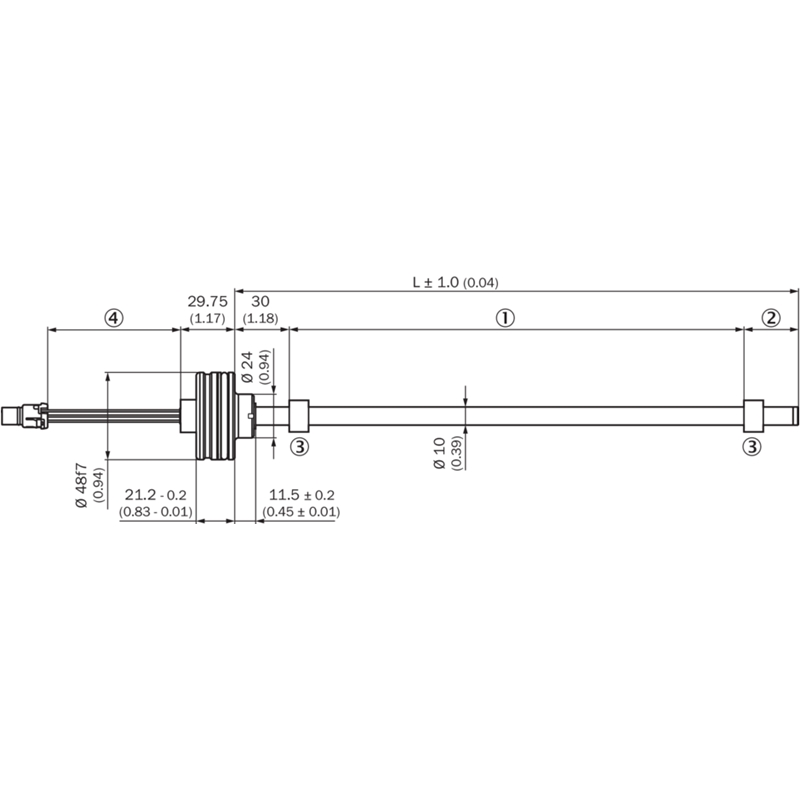

Codeur linéaire; Type : 48 mm 48f7 pour montage d’un vérin IN - alésage du vérin 48H8; Diamètre du tube / Zone d’atténuation / Capuchon d’extrémité : 10 mm / 30 mm / Plat / embout fileté M6; Plage de mesure : 0 mm ... 500 mm; Tension d'alimentation : 24 V DC (8 ... 32 V CC); Interface de communication : Analogique / Courant électrique; Rraccordement : Connecteur mâle, M12, type L (24x24 mm), 4 pôles; Sens de raccordement du câble : Axial; Série : MAX®

Ajouter au Panier

Documentation technique

Codeur linéaire
• Type: 48 mm 48f7 pour montage d’un vérin IN - alésage du vérin 48H8
• Diamètre du tube / Zone d’atténuation / Capuchon d’extrémité: 10 mm / 30 mm / Plat / embout fileté M6
• Plage de mesure: 0 mm ... 500 mm
• Tension d'alimentation: 24 V DC (8 ... 32 V CC)
• Interface de communication: Analogique / Courant électrique
• Rraccordement: Connecteur mâle, M12, type L (24x24 mm), 4 pôles
• Sens de raccordement du câble: Axial
• Série: MAX®
______________________________________

Généralités sur la série MAX® de Sick :

Codeurs linéaires MAX®
Mesure de position vérin intégrée pour engins mobiles

Les codeurs linéaires MAX® sont conçus pour la mesure de position dans les applications d’hydraulique mobile dans les vérins hydrauliques et pour contrôler les composants hydrauliques dans les machines automotrices. La technologie de magnétostriction permet une détection de position absolue très fiable, sans usure et sans entretien. Le boîtier antidéflagrant protège le codeur du vérin hydraulique contre les effets pendant le fonctionnement, tels que la température du fluide, les vibrations, l’huile hydraulique, les champs électriques et magnétiques.

Les différentes tailles offrent de nombreuses possibilités d’installation :
MAX30N avec un boîtier de 30 mm pour les très petits vérins hydrauliques.
MAX48N avec entrée de câble radiale pour un raccordement électrique peu encombrant.
MAX48A avec entrée de câble axiale et boîtier robuste en inox.

Les fonctions de diagnostic du MAX® peuvent être utilisées pour examiner les cycles de fonctionnement des vérins hydrauliques.

• Plage de mesure : de 50 à 2.500 mm (MAX48N et MAX48A) ou 1.500 mm (MAX30N), incréments de 1 mm, résolution typique 0,1 mm
• Des interfaces analogiques, CANopen, SAE J1939 et PWM sont disponibles
• Boîtier résistant à la pression, conçu pour les pressions hydrauliques et de fonctionnement de 400 bar maximum
• Température de fonctionnement élevée (électronique) jusqu’à +105 °C
• Température des fluides (huile hydraulique) jusqu’à +95 °C max.
• Dimensions compactes : espace de montage 10 mm, zone d’amortissement 30 mm
• L’aimant de position ne nécessite pas de rondelle d’écartement
