KHT53-XXX00354

Name: KHT53-XXX00354
Brand: SICK
SKU: A0181296
Availability: PreOrder

SICK

Code fabriquant : 1030075

Code AUDIN : A0181296

Disponible sous 99 jours

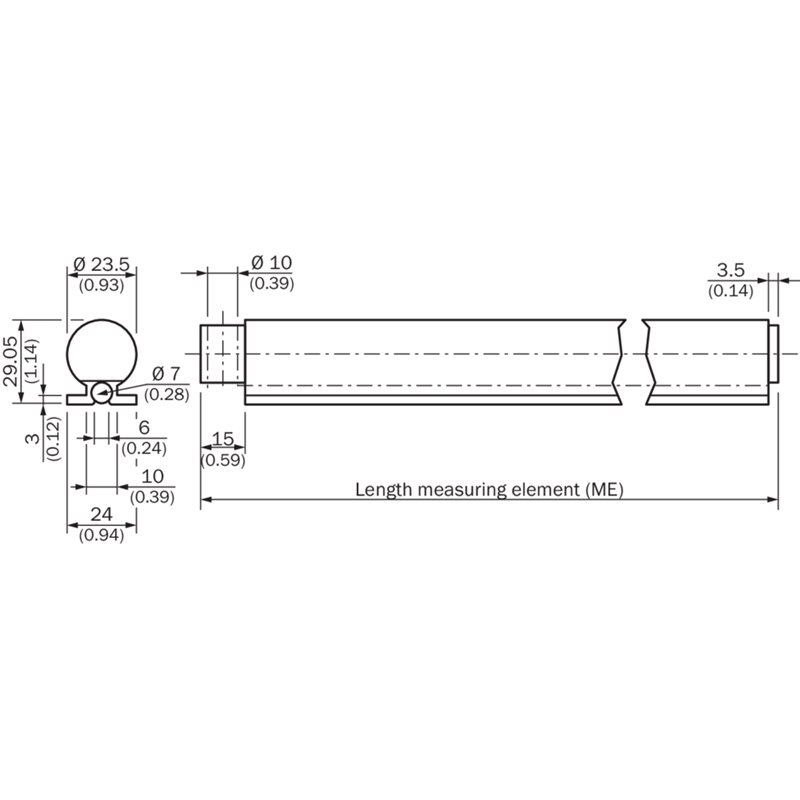

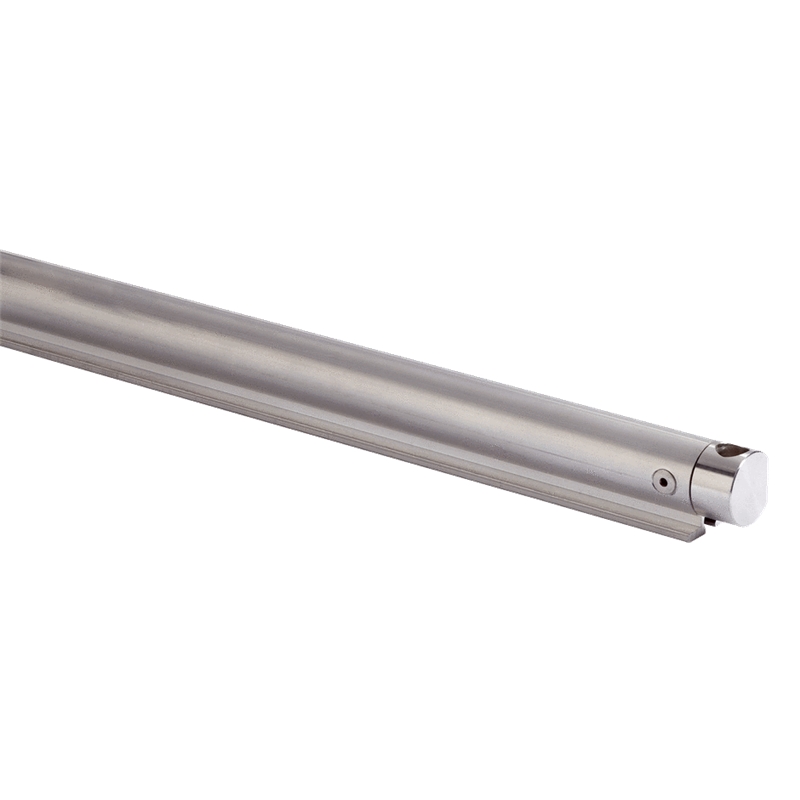

Codeur linéaire; Pièce du système : Référence de mesure; Type de code : Codé; Longueur de la référence de mesure : 2.5088 m (distance incluse); Matériau, étalon de mesure : AlMgSi0,5F22; Description : max. Mesure matérialisée codée pour la plage de mesure jusqu’à 354 m; Série : KH53

3700g

Ajouter au Panier

Documentation technique

Codeur linéaire
• Pièce du système: Référence de mesure
• Type de code: Codé
• Longueur de la référence de mesure: 2.5088 m (distance incluse)
• Matériau, étalon de mesure: AlMgSi0,5F22
• Description: max. Mesure matérialisée codée pour la plage de mesure jusqu’à 354 m
• Série: KH53
______________________________________

Généralités sur la série KH53 de Sick :

Codeurs linéaires KH53
Pour les conditions les plus rudes : le codeur linéaire haute résistance

Le codeur linéaire sans contact POMUX KH53 peut mesurer de manière absolue jusqu’à 1 700 m. Le codeur est constitué de deux composants principaux : une tête de lecture détermine sans contact la position absolue parmi une série de références de mesure placées le long de la course de mesure. Chaque élément de mesure est composé d’un nombre d’aimants permanents. Comme les distances entre les aimants sont uniques, il est possible de développer un code de mesure absolu. Une initialisation de référence n’est pas nécessaire grâce à la détection de position absolue. La tête de lecture est déplacée parallèlement à ces références de mesure à une distance de 25 mm ou 55 mm. Avec une longueur de mesure de 1700 m, le KH53 convient particulièrement à l’utilisation sur les grues, dans le stockage et le convoyage ainsi que sur les véhicules ferroviaires. Ce système fonctionne sans usure, même dans des conditions ambiantes difficiles, grâce à la technologie sans contact.

• Mesure de la longueur sans contact – sans maintenance, robuste, longue durée de vie
• Répétabilité élevée (0,3 mm / 1 mm), haute résolution du système (0,1 mm)
• Interfaces SSI et PROFIBUS
• Détermination de la position absolue
• Longueurs de mesure jusqu’à 1700 m possibles
• Utilisable dans les conditions ambiantes les plus difficiles
• Vitesse de déplacement élevée jusqu’à 6,6 m/s
• Tolérance de distance entre tête de lecture et élément de mesure jusqu’à 55 mm ± 20 mm possible
