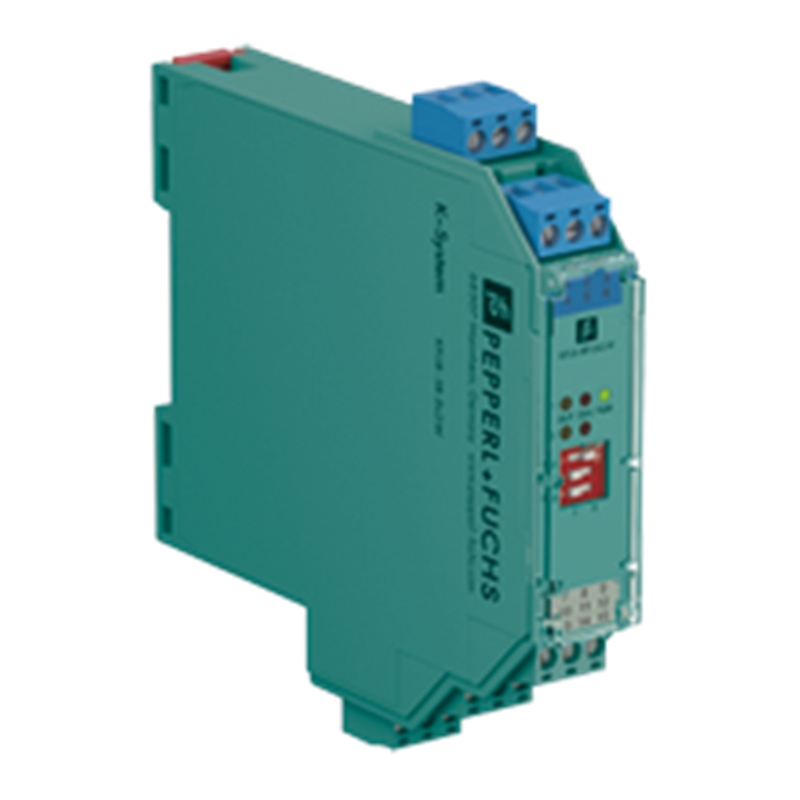

KFU8-SR-EX2.W

Name: KFU8-SR-EX2.W
Brand: PEPPERL+FUCHS
SKU: A0502522
Availability: OutOfStock

PEPPERL+FUCHS

Code fabriquant : 204136

Code AUDIN : A0502522

Disponible sous 5 jours

Amplificateur de commutation, Entrée binaire, Sortie relais

Amplificateur de commutation; Type de signal: Entrée binaire; Point de commutation/course différentielle: 1,2 ... 2,1 mA / env. 0,2 mA; Sorties I, II: Signal, relais; Retard à l'appel/à la retombée: env. 20 ms / env. 20 ms; Raccordement: Bornes à vis; Tension assignée: 19 ... 30 V CC / 90 ... 253 V C.A. 50 ... 60 Hz; Dimensions (I. x H. x P.): 20 mm x 119 mm x 115 mm; Fixation: Sur un rail DIN de montage de 35 mm; Niveau d'intégrité de sécurité: SIL 2; Degré de protection: IP20; Température ambiante: -40 ... 60 °C; Marquage: - Ex II 3(1)G Ex ec nC [ia Ga] IIC T4 Gc, - Ex II (1)D [Ex ia Da] IIIC, - Ex I (M1) [Ex ia Ma]

Documentation technique

Amplificateur de commutation
• Type de signal: Entrée binaire
• Point de commutation/course différentielle: 1,2 ... 2,1 mA / env. 0,2 mA
• Sorties I, II: Signal, relais
• Retard à l'appel/à la retombée: env. 20 ms / env. 20 ms
• Raccordement: Bornes à vis
• Tension assignée: 19 ... 30 V CC / 90 ... 253 V C.A. 50 ... 60 Hz
• Dimensions (I. x H. x P.): 20 mm x 119 mm x 115 mm
• Fixation: Sur un rail DIN de montage de 35 mm
• Niveau d'intégrité de sécurité: SIL 2
• Degré de protection: IP20
• Température ambiante: -40 ... 60 °C
• Marquage: :
- Ex II 3(1)G Ex ec nC [ia Ga] IIC T4 Gc,
- Ex II (1)D [Ex ia Da] IIIC,
- Ex I (M1) [Ex ia Ma]
______________________________________

Description :
Amplificateur de commutation, Barrière isolée à 2 voies, Utilisation universelle avec différents blocs d'alimentation, Entrées pour contact ou NAMUR, Sortie relais, Surveillance de défaut de ligne, Sens d'action interchangeable, Jusqu'à SIL 2 (SC 3) conformément à la norme CEI/EN 61508, Largeur du boîtier: 20 mm, Nombre de voies: version à 2 voies, Niveau d'intégrité de sécurité (SIL): SIL 2, Capacité systématique (SC): SC 3, Tension assignée: 19 ... 30 V CC / 90 ... 253 V C.A. 50 ... 60 Hz

Fonction :
Cette barrière isolée est utilisée pour des applications de sécurité intrinsèque. Elle transfère des signaux numériques (détecteurs NAMUR/contacts mécaniques) d'une zone à risque d'explosion vers une zone non dangereuse.
Le détecteur ou le commutateur de proximité commande un contact relais inverseur de type C pour la charge en zone non dangereuse. L'état de sortie normal peut être inversé à l'aide des commutateurs S1 et S2. Le commutateur S3 permet d'activer ou de désactiver la détection de défaut de ligne du circuit de terrain.
En cas d'erreur, les relais se mettent hors tension et les LED indiquent le défaut conformément à la norme NAMUR NE44.

Avantages :
• Barrière isolée à 2 voies
• Utilisation universelle avec différents blocs d'alimentation
• Entrées pour contact ou NAMUR
• Sortie relais
• Surveillance de défaut de ligne
• Sens d'action interchangeable
• Jusqu'à SIL 2 (SC 3) conformément à la norme CEI/EN 61508
