IB IL INC-IN-PAC

Name: IB IL INC-IN-PAC
Brand: PHOENIX CONTACT
SKU: A0302912
Availability: PreOrder

PHOENIX CONTACT

Code fabriquant : 2861755

Code AUDIN : A0302912

Disponible sous 6 jours

14300g

Ajouter au Panier

Documentation technique

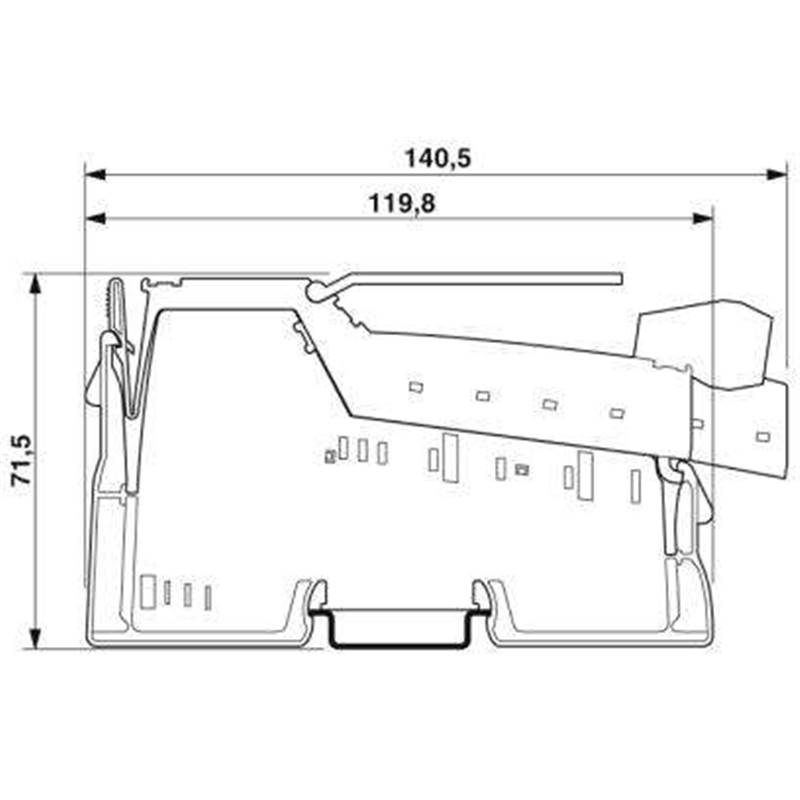

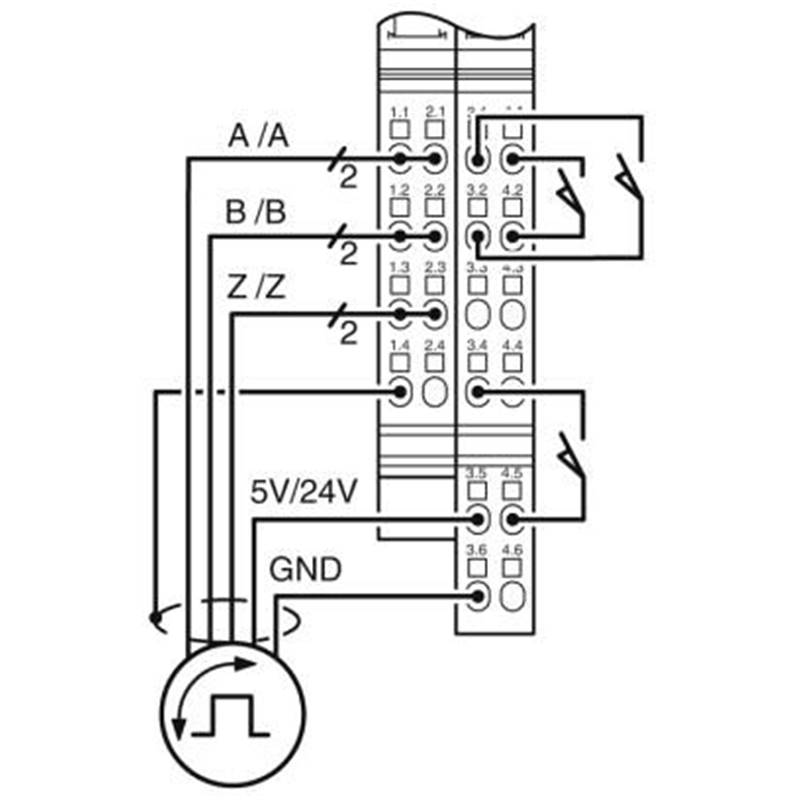

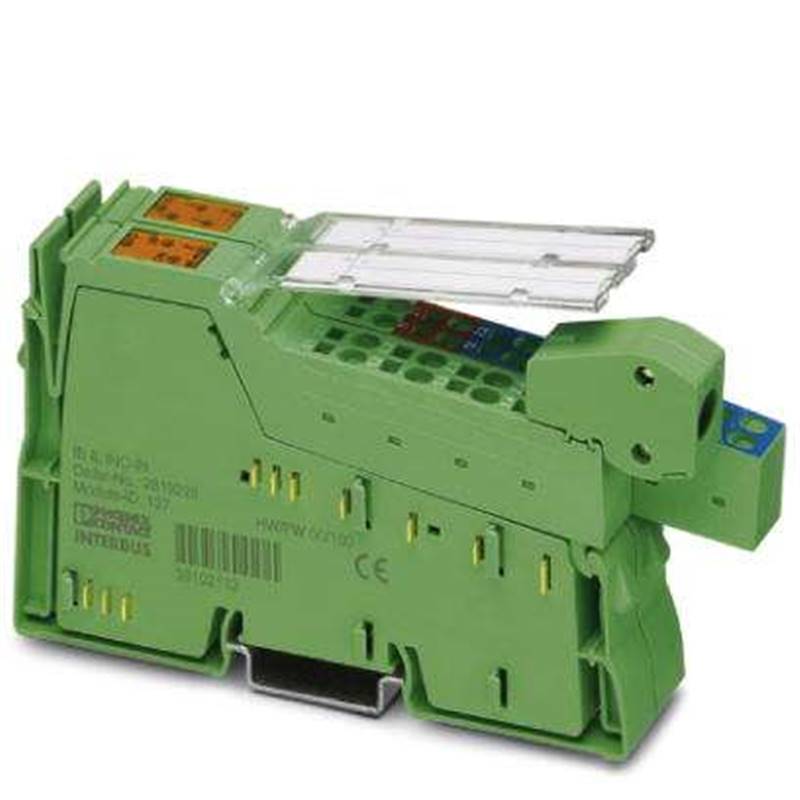

Module Inline d'acquisition de position pour capteur de position, complet avec accessoires (connecteurs et porte-étiquettes), 1 entrée pour codeur incrémental avec signal rectangulaire (symétrique ou asymétrique), 3 entrées TOR 24 V DC, raccordement à 3 fils
______________________________________

Description :

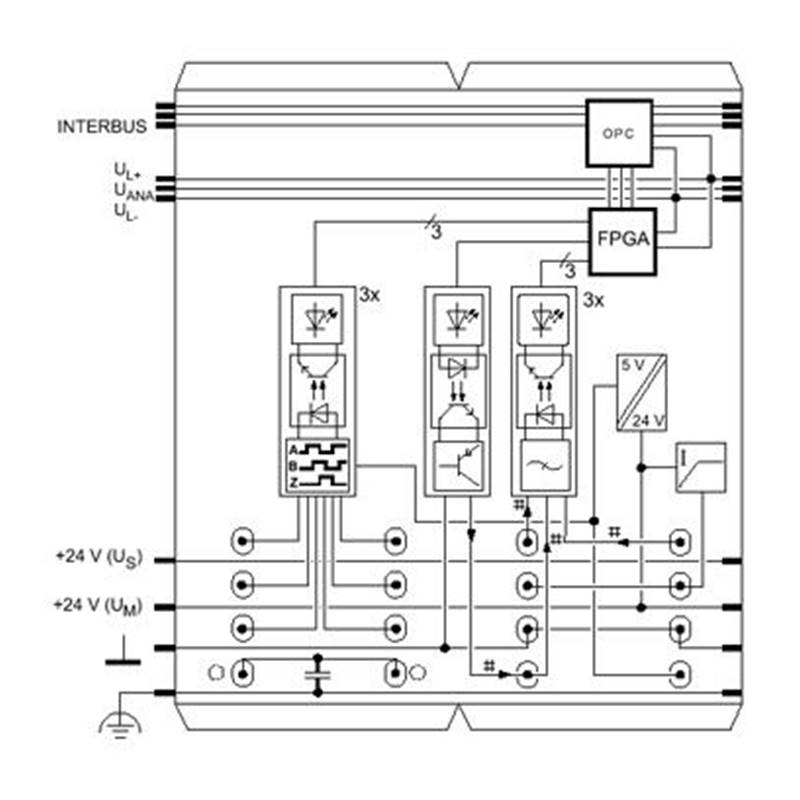

Le module est prévu pour être utilisé dans une station Inline. Le bloc de jonction sert à mesurer des positions, des longueurs ou des positions angulaires avec des codeurs relatifs (codeurs incrémentaux). Le bloc de jonction peut être raccordé à des codeurs symétriques (RS-422) ou asymétriques (5 V DC à 24 V DC) à signaux rectangulaires. Le dispositif peut lire les encodeurs ou les systèmes de mesure de la longueur avec ou sans impulsion Z. Pour augmenter la sécurité de fonctionnement, un dispositif est chargé de détecter les ruptures de ligne sur toutes les entrées de codeur. En mode de fonctionnement spécial, le bloc de jonction prend en charge les codeurs incrémentaux à distances codées permettant de réduire la course de référence à de très petites distances. En plus de l'entrée pour les signaux de codeurs, le bloc de jonction dispose de trois entrée numériques 24 V DC, d'une entrée pour commutateur de référence et de deux entrée pour interrupteurs de fin de course. Vous pouvez ainsi y raccorder des capteurs à 2 ou 3 conducteurs. L'entrée E3 peut aussi servir de sortie Open-Collector. Le bloc de jonction enregistre les valeurs de position à l'aide d'un compteur qui, en fonction de la position de phase des signaux A et B, comptevers le haut ou vers le bas.

Avantages :
• Soutient l'encodeur incrémental avec des signaux symétriques selon le standard EIA RS-422 (Line Driver)
• Prend en charge le codeur incrémental avec signaux asymétriques (symétrique, Push-Pull)
• Alimente le codeur en tension de 5 ou 24 V
• Trois entrées numériques pour le raccordement de deux fins de course ou d'un commutateur de référence
• Fréquence d'entrée maximale : 300 kHz
• Valeur de la position réelle 25 bits
• Évaluation exacte par échantillonnage simple, double ou quadruple

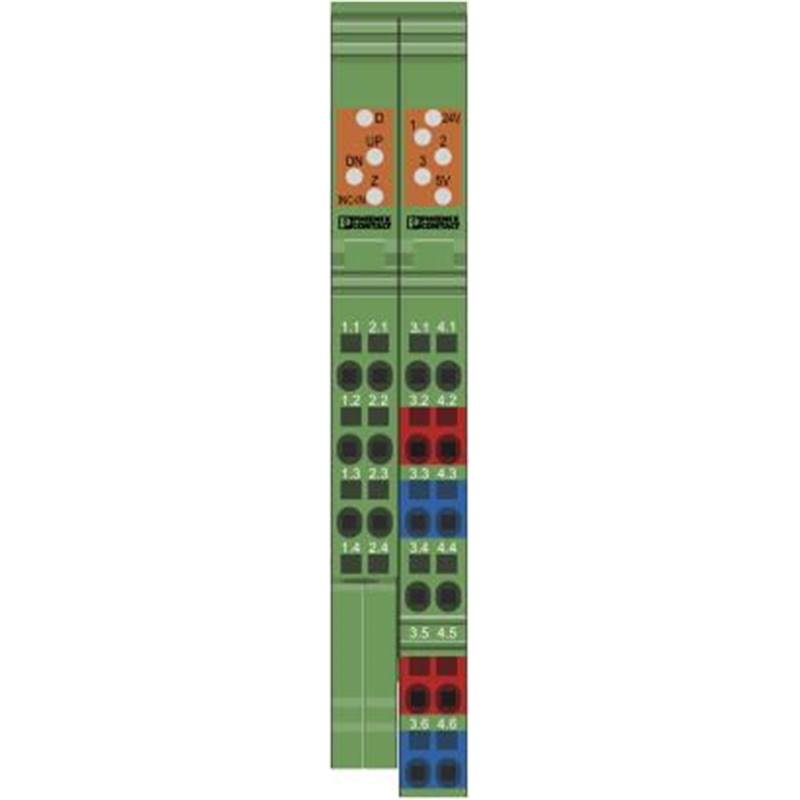

• Affichage sens de rotation par LED
