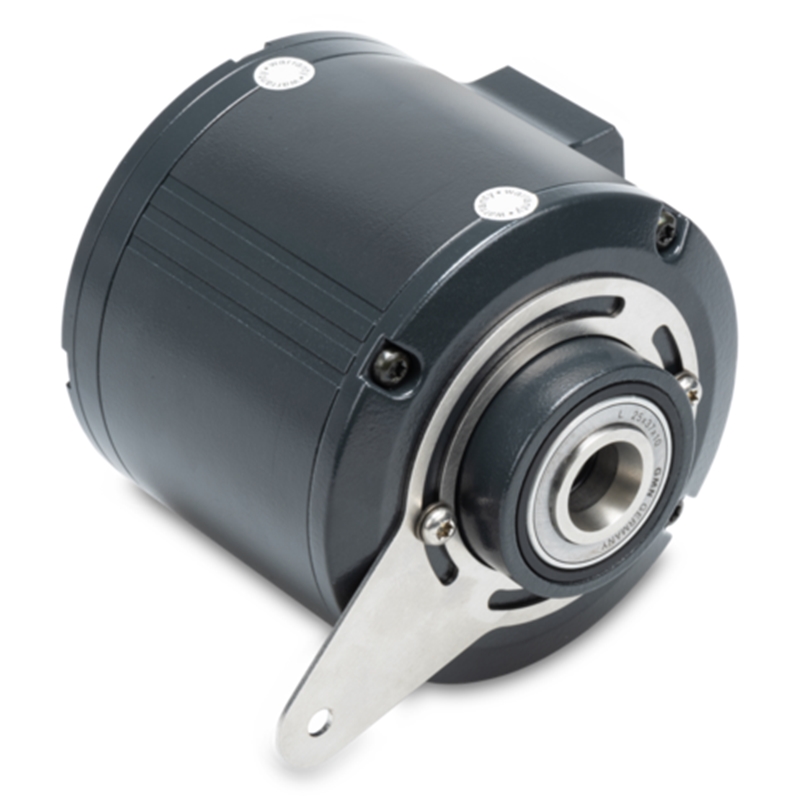

HMG10-THL.F2UG.32000.G

Name: HMG10-THL.F2UG.32000.G
Brand: BAUMER
SKU: A0479131
Availability: PreOrder

BAUMER

Code fabriquant : 11203926

Code AUDIN : A0479131

Disponible sous 30 jours

Codeur absolu magnétique

Codeur absolu; Principe de détection: Magnétique; Taille (bride): Ø105mm; Type d'axe: Axe creux traversant; Bride (Axe creux traversant): Plaque de montage pour butoir anti-rotation, roulements hybrides ; Indice de protection: IP66 et IP67, optimisé pour environment huileux et humide; Axe creux non traversant: Ø20 mm, bague de serrage coté ; Raccordement: Boîte à bornes radial, presse étoupe M20; Alimentation / interface: 4,75...30 VDC, SSI Gray ; Résolution Monotour: 13 Bits; Résolution Multitour: 12 Bits; Résolution de la vitesse: Sans signal de vitesse ; Résolution supplement I: Sans sortie supplémentaire; Résolution supplement II: Sans sortie supplémentaire; Nombre de pas par tour: 1048576 / 20 bits; Nombre de tours: 1048576 / 20 bits; Matière: Boîtier: aluminium anodisé, Axe: inox; Température d'utilisation: -40...+85 °C; Série: HMG10-T - SSI

2032g

Ajouter au Panier

Documentation technique

Codeur absolu
• Principe de détection: Magnétique
• Taille (bride): Ø105mm
• Type d'axe: Axe creux traversant
• Bride (Axe creux traversant): Plaque de montage pour butoir anti-rotation, roulements hybrides
• Indice de protection: IP66 et IP67, optimisé pour environment huileux et humide
• Axe creux non traversant: Ø20 mm, bague de serrage coté
• Raccordement: Boîte à bornes radial, presse étoupe M20
• Alimentation / interface: 4,75...30 VDC, SSI Gray
• Résolution Monotour: 13 Bits
• Résolution Multitour: 12 Bits
• Résolution de la vitesse: Sans signal de vitesse
• Résolution supplement I: Sans sortie supplémentaire
• Résolution supplement II: Sans sortie supplémentaire
• Nombre de pas par tour: 1048576 / 20 bits
• Nombre de tours: 1048576 / 20 bits
• Matière:
- Boîtier: aluminium anodisé
- Axe: inox
• Température d'utilisation: -40...+85 °C
• Série: HMG10-T - SSI
______________________________________

Généralités sur la série HMG10-T - SSI - analogique de Baumer :

Codeurs absolus - HMG10-T - SSI

Axe creux traversant
ST et MT 20 bits chacun / Commutateur de vitesse

Vue d'ensemble
• Détection magnétique
• Fonction diagnostique par LEDs
• Détection multitours avec technologie Energy Harvesting "MicroGen", sans réducteur ni batterie
• Deux roulements séparés par paliers hybrides
• Protection spéciale contre la corrosion CX (C5-M)
