GRADS180000HA12A 000000X00

Name: GRADS180000HA12A 000000X00
Brand: GEFRAN
SKU: A0474923
Availability: PreOrder

GEFRAN

Code fabriquant : F074290

Code AUDIN : A0474923

Disponible sous 35 jours

Capteur angulaire simple tour a effet hall avec arbre; Raccordement électriques : Connecteur Deutsch 6P; Typologie circuit : Simple; Angle/Sortie 1 : 180°; Angle/Sortie 2 : 0°; Résolution : 12 bits; Tension d'alimentation : +9...+36Vcc; Type de sortie : +0,5...+4,5Vcc; Sens de rotation : sens antihoraire CCW (simple); Entrainement : Arbre A; Matériau : PBT; Degré de protection : IP67 - IPX9K; Température de fonctionnement : 40°C ...+85°C; Série : GRA

Ajouter au Panier

Documentation technique

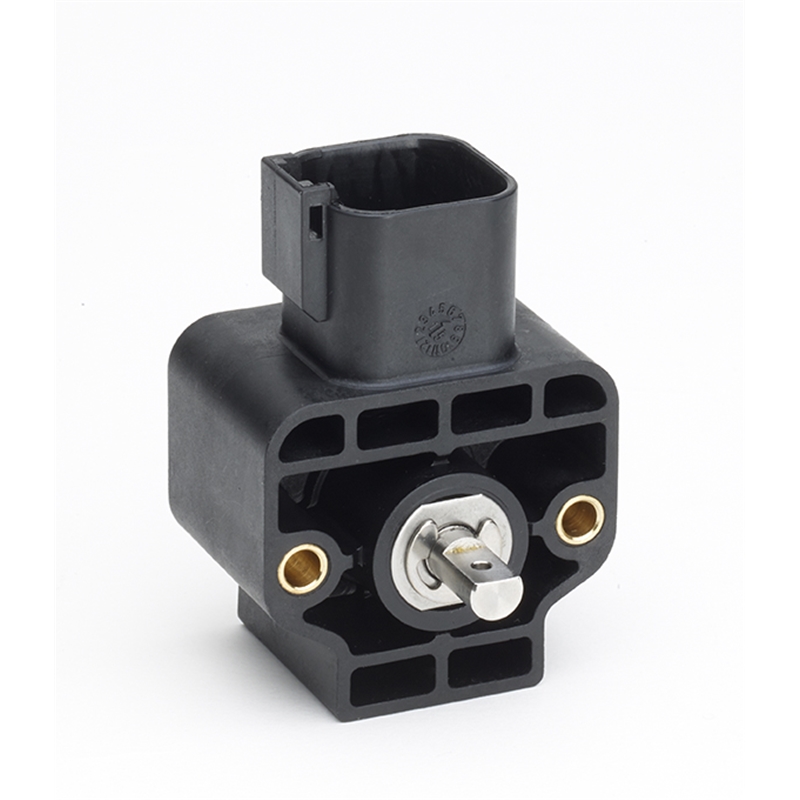

Capteur angulaire simple tour a effet hall avec arbre
• Raccordement électriques: Connecteur Deutsch 6P
• Typologie circuit: Simple
• Angle/Sortie 1: 180°
• Angle/Sortie 2: 0°
• Résolution: 12 bits
• Tension d'alimentation: +9...+36Vcc
• Type de sortie: +0,5...+4,5Vcc
• Sens de rotation: sens antihoraire CCW (simple)
• Entrainement: Arbre A
• Matériau: PBT
• Degré de protection: IP67 - IPX9K
• Température de fonctionnement: 40°C ...+85°C
• Série: GRA
______________________________________

Généralités sur la série GRA de Gefran :

Capteur angulaire simple tour à effet hall avec arbre - GRA

Capteur angulaire pour des plages de mesure jusqu’à 360°, avec possibilité de programmer des versions analogiques par paliers de ±15°.
Technologie Hall sans contact pour une durée de vie utile pratiquement illimitée du capteur, grâce à l’absence d’usure de l’élément principal.
Les nombreuses configurations disponibles facilitent l’installation de ce produit sur les machines.
Le degré de protection IP élevé, la remarquable résistance aux chocs et aux vibrations ainsi que les performances en termes de compatibilité électromagnétique
rendent ces produits particulièrement adaptés aux principales applications du secteur de l’hydraulique mobile.
Ils sont développés pour offrir une solution robuste et fiable dans des applications diverses : machines agricoles, engins de travaux publics et moyens de levage.

• Différentes valeurs ±180° en option, programmables par paliers de ±15° (uniquement pour les versions analogiques)
• Signal de sortie ratiométrique 0,5...4,5Vcc (alimentation +5Vcc) ; 0,5...4,5Vcc ; 0...10V ; 4...20mA ; CANopen, SAE J1939
• Résolution et vitesse de rotation 12 bits (sortie analogique); 14 bits (sortie CANopen/SAE J1939); 120 tr/mn maximum
• Linéarité < ± 0,5% FS
• Vibrations 20g - 10 Hz … 2000 Hz CEI 60068-2-6
• Chocs impulsifs sur 3 axes ; 50g 11 ms IEC 60068-2-27
• Tension d'alimentation +5 Vdc ; +9…+36 Vcc
• Degré de protection IP67 - IPX9K
