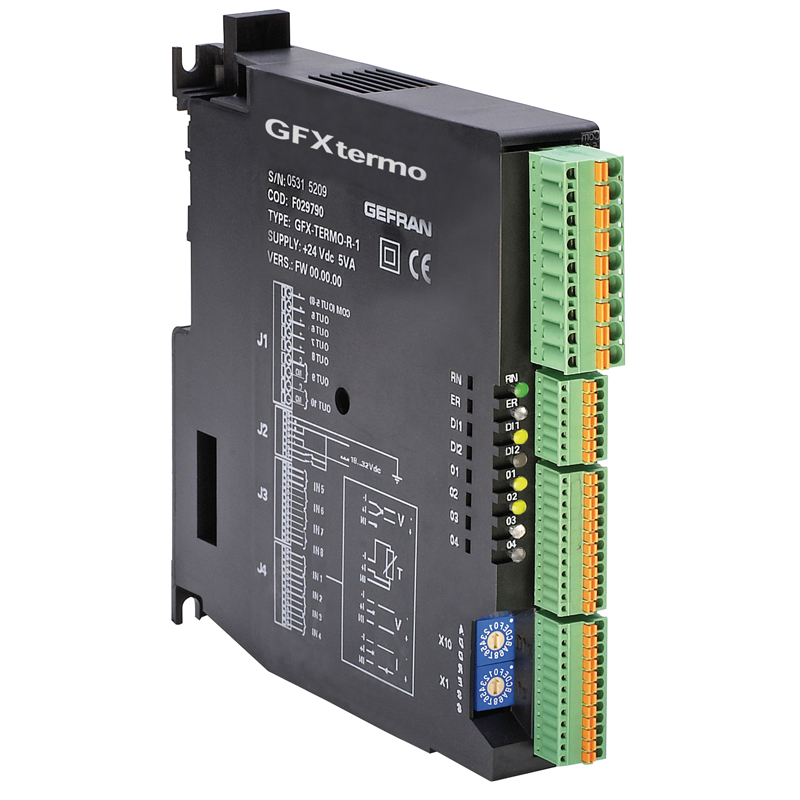

GFXTERMO4-0-0-0

Name: GFXTERMO4-0-0-0
Brand: GEFRAN
SKU: A0112626
Availability: PreOrder

GEFRAN

Code fabriquant : F030922

Code AUDIN : A0112626

Disponible sous 10 jours

Contrôleur modulaire à 4 zones Unité multi-loop pour la gestion indépendante de quatre boucles de régulation.; Entrées de processus : 4 entrées universelles; Mode de régulation : 4 PID chaud/froid indépendants; Sorties 1...4 [régulation chaud] : Logique : 24Vdc, 35mA; Sorties 5...8 [régulation froid] : Aucunes; Sorties 9...10 [alarmes] : Relais : NO, max 5A, /30Vdc, cos phi = 1; Entrées : Aucunes; Bus de terrain : Aucun; Alimentation : 24Vdc ±25%, max 5VA; Dimensions (l x h x p) : 25 mm x 140 mm x 140 mm; Degré de protection : IP20; Température de fonctionnement : 0 ... 50°C; Température de stockage : -20 ... +70°C; Série : GFXTERMO4

Ajouter au Panier

Documentation technique

Contrôleur modulaire à 4 zones
Unité multi-loop pour la gestion indépendante de quatre boucles de régulation.
• Entrées de processus: 4 entrées universelles
• Mode de régulation: 4 PID chaud/froid indépendants
• Sorties 1...4 [régulation chaud]: Logique: 24Vdc, 35mA
• Sorties 5...8 [régulation froid]: Aucunes
• Sorties 9...10 [alarmes]: Relais: NO, max 5A, /30Vdc, cos phi = 1
• Entrées: Aucunes
• Bus de terrain: Aucun
• Alimentation: 24Vdc ±25%, max 5VA
• Dimensions (l x h x p): 25 mm x 140 mm x 140 mm
• Degré de protection: IP20
• Température de fonctionnement: 0 ... 50°C
• Température de stockage: -20 ... +70°C
• Série: GFXTERMO4
______________________________________

Généralités sur la série GFXTERMO4 de Gefran :

GFXTERMO4 est un système multi-boucles de régulation, capable de gérer quatre boucles de processus de manière totalement indépendante. La configuration des ressources E/S est extrêmement rapide et flexible, grâce à un outil de programmation qui aide l’utilisateur dans la sélection des paramètres. Les ressources suivantes sont disponibles pour chaque boucle de régulation :
• Entrée processus
• Entrée pour TA externes ou TC / entrée linéaire
• Sortie de régulation
• Sortie de refroidissement Autres E/S auxiliaires :
• Deux entrées numériques
• Deux sorties à relais L’adoption de deux ports série indépendants permet d’obtenir une remarquable capacité de communication. Les deux ports série sont ainsi définis :
• “bus local”, permettant de créer un réseau de GFXTERMO4 et de les raccorder à un pupitre opérateur ou un PC industriel. Il adopte le protocole Modbus RTU et atteint une vitesse de 115 Kbps.
• “bus de terrain”, permettant l’intégration avec des architectures comportant déjà des bus de champ industriels. Par exemple : Profibus DP, CANopen, DeviceNet, Modbus RTU, Ethernet Modbus TCP. La présence d’une logique “intelligente” directement intégrée dans la carte, permet de réaliser des régulations autonomes et fiables à tous points de vue. Le dispositif est installé sur un rail DIN ou à l’aide de deux vis M4..
