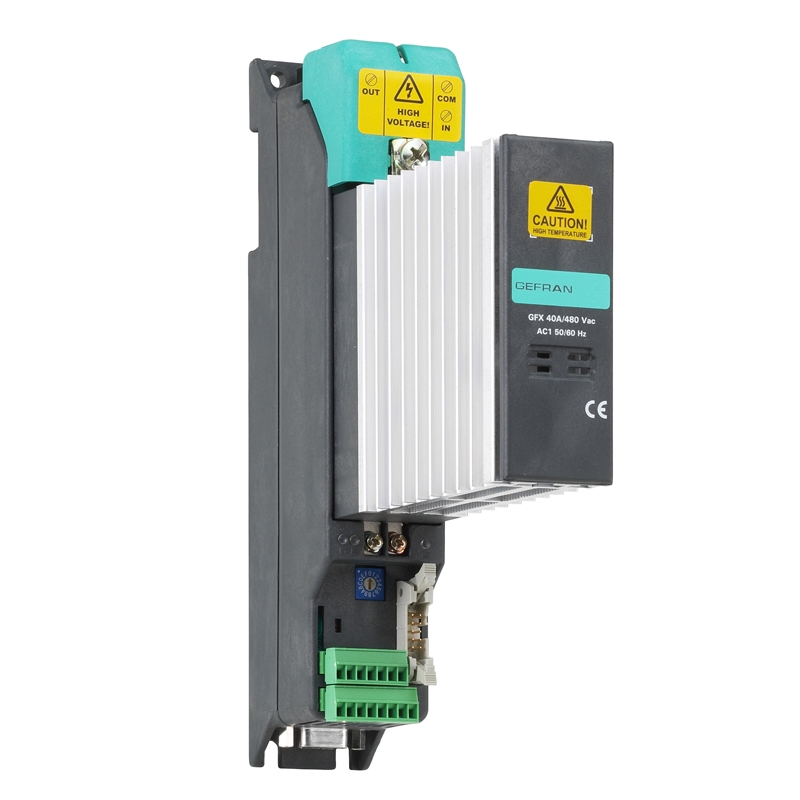

GFX-M1-40/480-M-R-RR-P-C0

Name: GFX-M1-40/480-M-R-RR-P-C0
Brand: GEFRAN
SKU: A0455577
Availability: PreOrder

GEFRAN

Code fabriquant : F000110

Code AUDIN : A0455577

Disponible sous 10 jours

Contrôleur modulaire de puissance pour les zones thermorégulées; Version : Maître; Module de puissance : Relais statique (Commutation au zéro de tension); Courant nominal (AC1) : 40A; Tension nominale : 480 Vac; Interface bus de terrain : MODBUS RTU; Sortie de refroidissement : Relais; Sorties auxiliaires : 2 Relais; Entrée numérique : PNP; Diagnostic : Transformateur d’intensité; Entrée température : Universelle, précision 0,2%; Alimentation : 24Vcc ±25%, max 5VA; Dimensions (H x l x P) : 225 x 42 x 160 mm; Montage : Rail DIN et panneau; Classe de protection : IP20; Température de fonctionnement : 0...80°C; Série : GEFLEX

Ajouter au Panier

Documentation technique

Contrôleur modulaire de puissance pour les zones thermorégulées
• Version: Maître
• Module de puissance: Relais statique (Commutation au zéro de tension)
• Courant nominal (AC1): 40A
• Tension nominale: 480 Vac
• Interface bus de terrain: MODBUS RTU
• Sortie de refroidissement: Relais
• Sorties auxiliaires: 2 Relais
• Entrée numérique: PNP
• Diagnostic: Transformateur d’intensité
• Entrée température: Universelle, précision 0,2%
• Alimentation: 24Vcc ±25%, max 5VA
• Dimensions (H x l x P): 225 x 42 x 160 mm
• Montage: Rail DIN et panneau
• Classe de protection: IP20
• Température de fonctionnement: 0...80°C
• Série: GEFLEX
______________________________________

Généralités sur les séries GEFLEX GFX-M1 / GFX-S1 / GFX-E1 de Gefran :

Contrôleur modulaire de puissance pour les zones thermorégulées
nnovant système intégré de thermorégulation de puissance, conçu pour les processus industriels de chauffage électrique.
Son architecture a été optimisée pour le contrôle de la température des installations à zones multiples. Il se compose d’une unité de commande, c’est-à-dire le régulateur PID avec microprocesseur et dispositif de contrôle de da charge (TA et TV), ainsi que d’un module de puissance (SSR) avec dissipateur en aluminium. Le tout est incorporé dans une structure compacte, facile à installer et à utiliser.

• Trois versions:
MAITRE - unité autonome de thermorégulation et communication
ESCLAVE - unité autonome de thermorégulation
EXPANSION - pour charges triphasées
• SSR (Relais à l’état solide) zero crossing
• Tension nominale: 480Vca rms, 50-50Hz
• Courant nominal (AC1): 25A, 40A, 60A, 75A, 90A, 120A
• Protection : IP20
• Montage: barre DIN et panneau
• Entrée température universelle, précision 0,2%
• Entrée numérique configurable
• Sortie logique ou relais “refroidissement”
• Mesure courrant de charge avec TA intégré
• PID chaud/froid, sélection liquide de refroidissement, self-tuning, auto-tuning, soft-start
• 4 alarmes générales, alarmes LBA et HB
• 2 sorties relais configurables
• Bus de terrain pour Master:
std: “Modbus RTU” avec série RS485 opto-isolée
opt: “Profibus DP”, “CANopen” , “DeviceNet

Applications:
• Extrudeuses matières plastiques
• Presses à injection plastique
• Souffleuses
• Machines pour la transformation du plastique et du caoutchouc
• Conditionneuses
• Machines d’emballage
• Processus thermiques avec chauffage électrique
