FTMG-ISR50SXX

Name: FTMG-ISR50SXX
Brand: SICK
SKU: A0495790
Availability: PreOrder

SICK

Code fabriquant : 1120115

Code AUDIN : A0495790

Disponible sous 7 jours

Capteur de débit; Principe de mesure : Calorimétrique (débit et température), piézorésistif (pression); Milieu : Air comprimé (qualité de l’air ISO 8573-1:2010 [3:4:4]), hélium, argon, azote, dioxyde de carbone; Grandeurs de mesure : Masse, débit massique, Volumes, Débit volumique, énergie, vitesse d'écoulement, pression, température; Diamètre nominal du tube de mesure : DN 50; Plage de mesure standard : - 58,9 l/min ... 11.780,9 l/min- 0,5 m/s ... 100 m/s; Plage de mesure avancé- 11.780,9 l/min ... 17.671,5 l/min - 100 m/s ... 150 m/s; Température de process : –20 °C ... +60 °C; Pression du process : 0 bar ... 16 bar; Signal de sortie : 1x sortie analogique 4 mA à 20 mA + 1x sortie numérique/analogique (PNP, NPN, push-pull, 4 mA à 20 mA / commutable), sortie fréquence/impulsion + 1x sortie numérique (PNP, NPN, push-pull commutable), IO-Link V1,1 (COM3 / 230K4 Baund); Interface de communication : IO-Link, IO-Link V1.1; Raccordement : Connecteur cylindrique M12 x 1, 5 pôles, codage A.; Tension d'alimentation : 17 V DC ... 30 V DC; Raccord process : Filetage externe R 1 ½; Matériaux en contact avec la matière : Sonde : acier inoxydable 1.4305, PA6; joint : FKM (Viton®); canal de mesure : acier inoxydable 1.4301; Matériau du boîtier : PC+ABS, PA66+PA6I GF50, PC, TPE, acier inoxydable 1.4301; Indice de protection : IP65/IP67 (selon IEC 60529); Température de fonctionnement : –20 °C ... +60 °C; Série : FTMg

Ajouter au Panier

Documentation technique

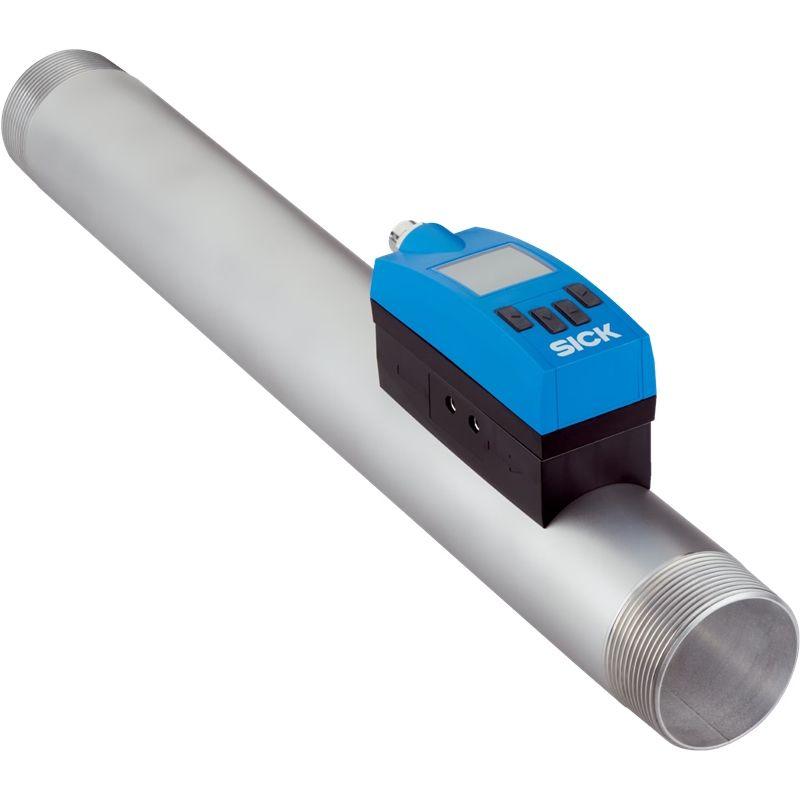

Capteur de débit
• Principe de mesure: Calorimétrique (débit et température), piézorésistif (pression)
• Milieu: Air comprimé (qualité de l’air ISO 8573-1:2010 [3:4:4]), hélium, argon, azote, dioxyde de carbone
• Grandeurs de mesure: Masse, débit massique, Volumes, Débit volumique, énergie, vitesse d'écoulement, pression, température

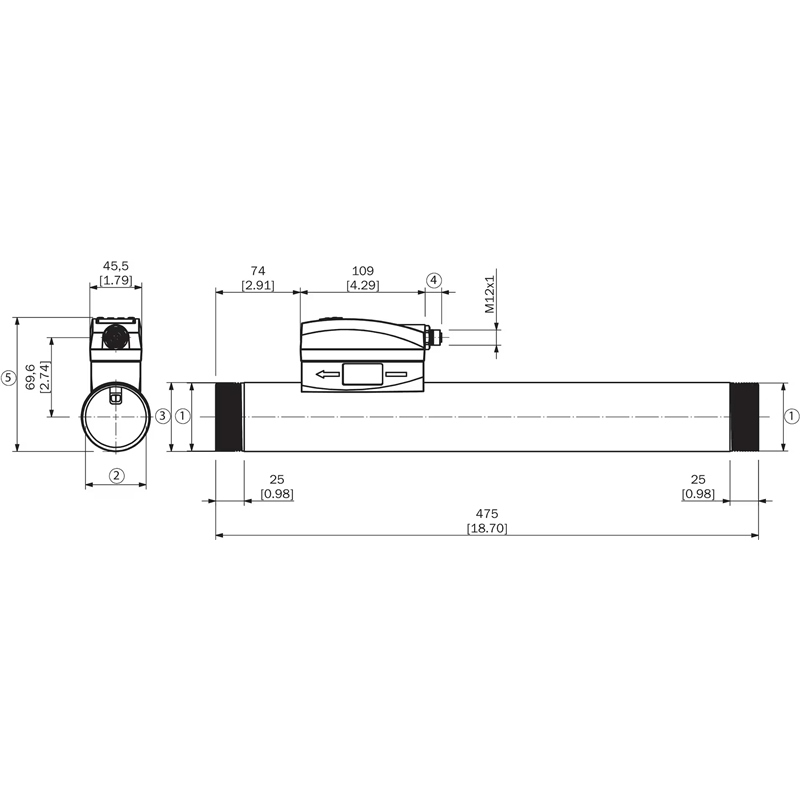

• Diamètre nominal du tube de mesure: DN 50
• Plage de mesure standard:
- 58,9 l/min ... 11.780,9 l/min
- 0,5 m/s ... 100 m/s
• Plage de mesure avancé
- 11.780,9 l/min ... 17.671,5 l/min
- 100 m/s ... 150 m/s
• Température de process: –20 °C ... +60 °C
• Pression du process: 0 bar ... 16 bar
• Signal de sortie: 1x sortie analogique 4 mA à 20 mA + 1x sortie numérique/analogique (PNP, NPN, push-pull, 4 mA à 20 mA / commutable), sortie fréquence/impulsion + 1x sortie numérique (PNP, NPN, push-pull commutable), IO-Link V1,1 (COM3 / 230K4 Baund)
• Interface de communication: IO-Link, IO-Link V1.1

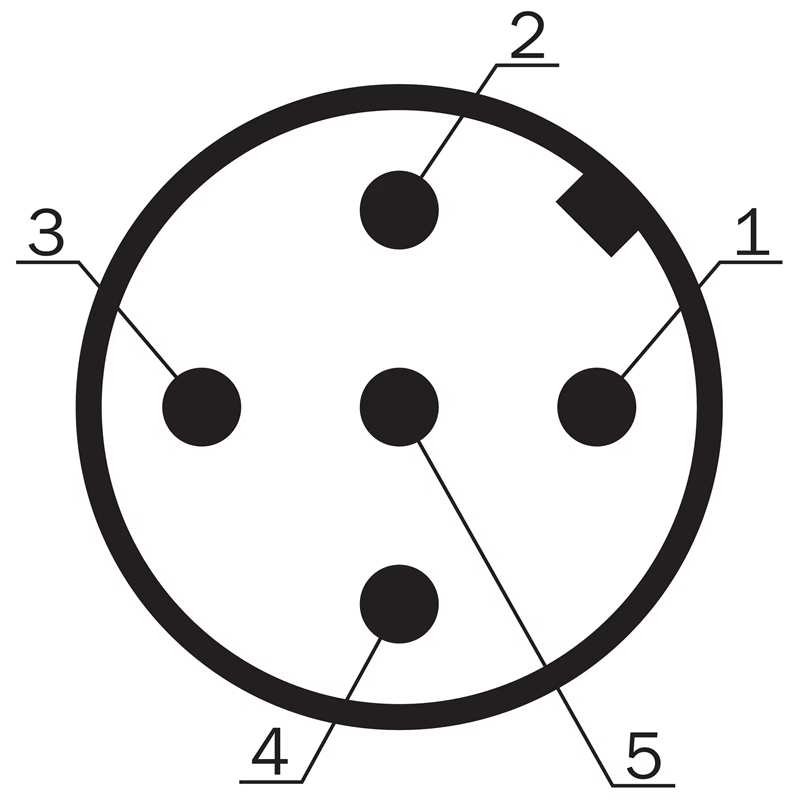

• Raccordement: Connecteur cylindrique M12 x 1, 5 pôles, codage A.
• Tension d'alimentation: 17 V DC ... 30 V DC
• Raccord process: Filetage externe R 1 ½
• Matériaux en contact avec la matière: Sonde : acier inoxydable 1.4305, PA6 ; joint : FKM (Viton®); canal de mesure : acier inoxydable 1.4301
• Matériau du boîtier: PC+ABS, PA66+PA6I GF50, PC, TPE, acier inoxydable 1.4301
• Indice de protection: IP65/IP67 (selon IEC 60529)
• Température de fonctionnement: –20 °C ... +60 °C
• Série: FTMg
______________________________________

Généralités sur la série FTMg de Sick :

Capteurs de débit
Débitmètre avec mesure de l’énergie

Le débimètre thermique FTMg mesure le débit et la température du gaz ainsi que la pression du processus, ce qui en fait un outil polyvalent qui permet de réaliser des économies. Avec une dynamique de mesure élevée et une faible perte de pression, il détecte les gaz non corrosifs de manière extrêmement efficace sur le plan énergétique. L’écran couleur très contrasté assure une utilisation simple du FTMg et offre la possibilité d’afficher plusieurs valeurs de mesure sous forme de diagramme de progression. La journalisation interne des données sur une période de sept jours et l’analyse statistique intégrée permettent de détecter même les plus petites fuites dans un système pneumatique. Le PoE facilite les connexions basées sur le Web à un PC ou à un cloud pour rendre la consommation d’énergie transparente. Toutes les données de mesure peuvent être transmises via IO-Link ou des signaux de commutation et analogiques.

• Mesure de l’air comprimé et des gaz non corrosifs tels que l’argon, l’hélium, le dioxyde de carbone et l’azote
• Visualisation de la consommation d’air comprimé via Monitoring App FTMg de SICK
• Mesure du débit de gaz, de la température, de la pression du processus et de la consommation d’énergie avec un seul capteur
• Faible perte de pression
• Dynamique de mesure élevée pour la surveillance des vérins et des fuites
