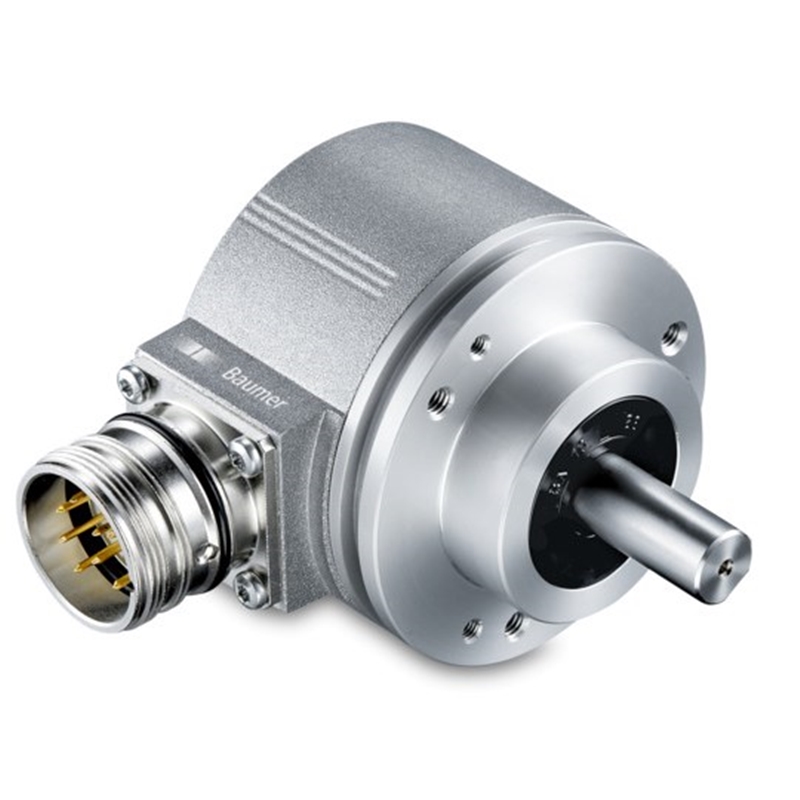

EIL580P-SC10.5EF.01024.B

Name: EIL580P-SC10.5EF.01024.B
Brand: BAUMER
SKU: A0488643
Availability: PreOrder

BAUMER

Code fabriquant : 11195401

Code AUDIN : A0488643

Disponible sous 30 jours

Codeur incrémental programmable; Principe de détection : Optique; Taille (bride) : Ø58 mm; Type d'axe : Axe pein; Bride (axe) : Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4; Axe : Ø10 x 20 mm, avec méplat; Indice de protection : IP 65; Raccordement : Embase M23 radiale, 12 points, mâle, CW; Alimentation : 4,75...30 VDC,; Etage de sortie : TTL/RS422, 6 canaux (Vout=5V); Impulsions par tour : 1 024 (1...65536); Température d'utilisation : -40...+100 °C; Série : optoPulse - EIL580P-SY - M23 CW

270g

Ajouter au Panier

Documentation technique

Codeur incrémental programmable
• Principe de détection: Optique
• Taille (bride): Ø58 mm
• Type d'axe: Axe pein
• Bride (axe): Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4
• Axe: Ø10 x 20 mm, avec méplat
• Indice de protection: IP 65
• Raccordement: Embase M23 radiale, 12 points, mâle, CW
• Alimentation: 4,75...30 VDC,
• Etage de sortie: TTL/RS422, 6 canaux (Vout=5V)
• Impulsions par tour: 1 024 (1...65536)
• Température d'utilisation: -40...+100 °C
• Série: optoPulse - EIL580P-SY - M23 CW
______________________________________

Généralités sur la série OptoPulse® EIL580P-SC - M23 CW de Baumer :

Codeurs incrémentaux programmable - OptoPulse® EIL580P-SC - M23 CW

Axe sortant avec bride standard, embase mâle M23 CW
1…65536 impulsions par tour programmable (système d'interpolation)

Vue d'ensemble :
• Taille ø58 mm
• Précise détection optique (interpolée)
• Niveau signal de sortie programmable (TTL ou HTL)
• Bride standard
• Raccordement embase mâle M23 CW axial ou radial
• Impulsions par tour 1...65536, programmable
• Haute protection jusqu‘à IP 67
• Haute résistance aux chocs et aux vibrations

Points forts:
• Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie
