DFS60E-BEEA00360

Name: DFS60E-BEEA00360
Brand: SICK
SKU: A0064975
Availability: OutOfStock

SICK

Code fabriquant : 1064126

Code AUDIN : A0064975

Codeur inc. Ø60mm Axe creux 12mm 00360i/t 10-32V HTL/PushPull M23 12P

361g

Documentation technique

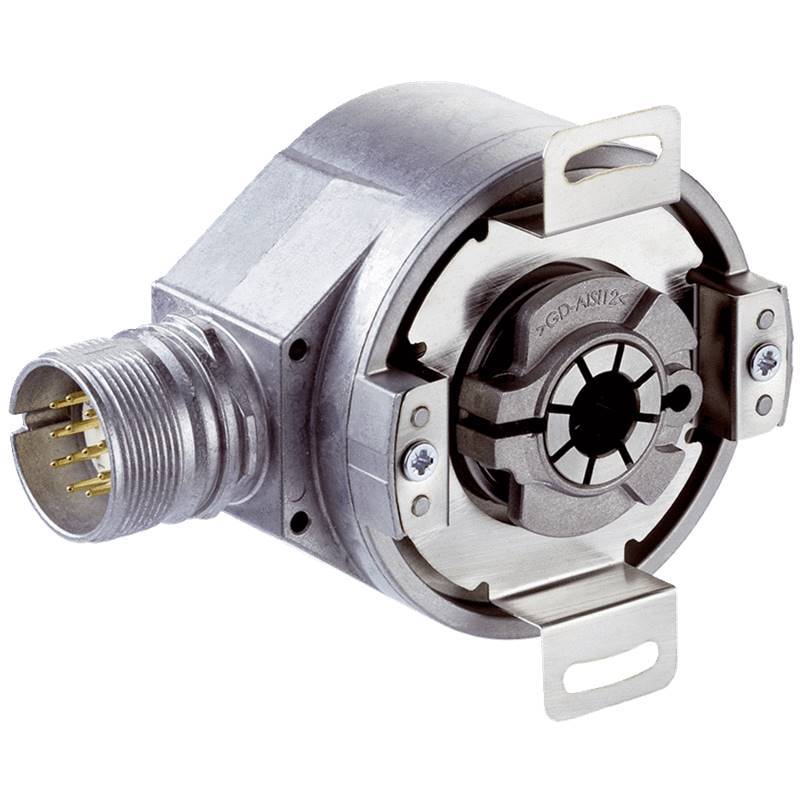

Codeur incrémental

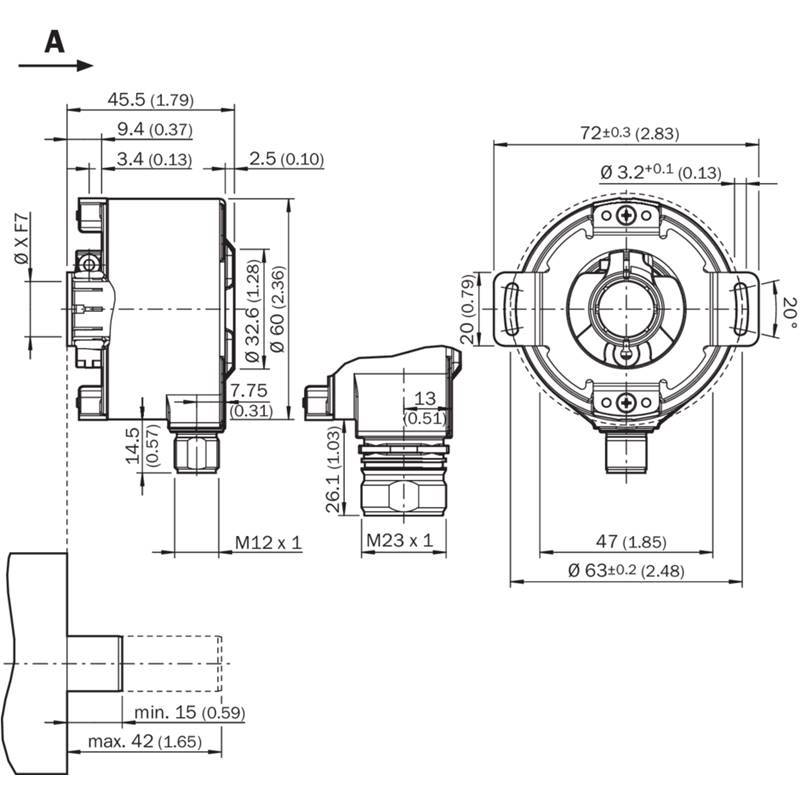

• Format: Ø 60 mm
• Version mécanique: Axe creux non traversant
• Diamètre de l'axe: 12 mm

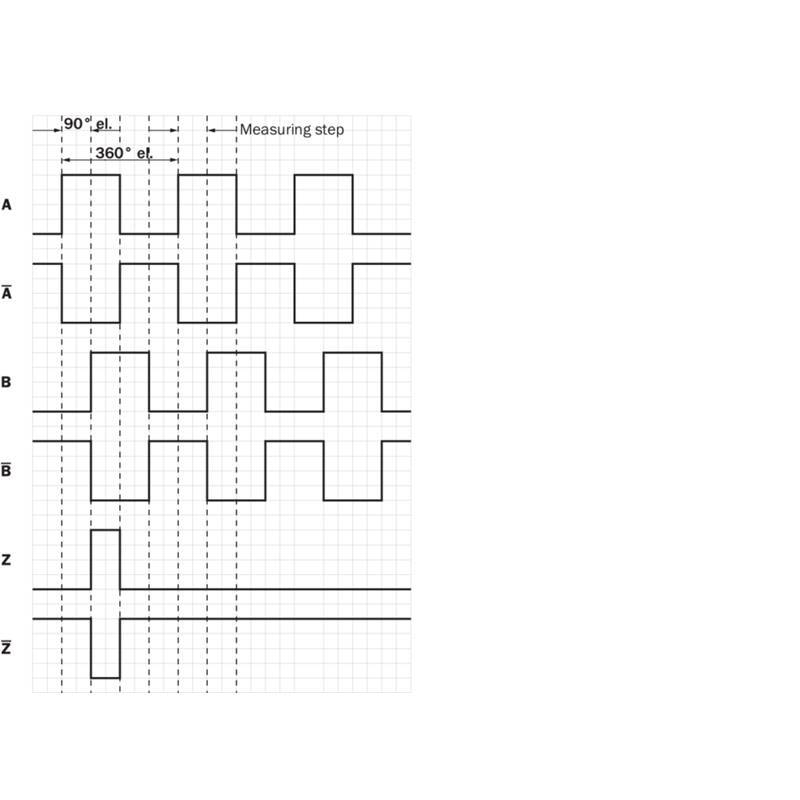

• Interface électrique: 10 V ... 32 V, HTL/Push pull
• Plage de tension: 10 V ... 32 V
• Fréquence de sortie max.: 300 kHz

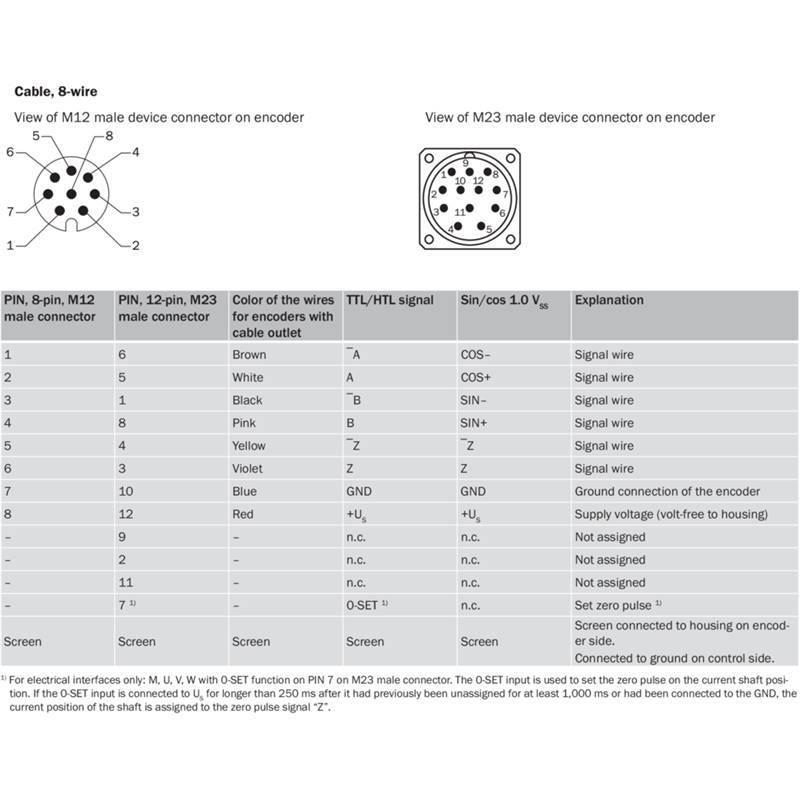

• Mode de raccordement: Connecteur mâle, M23, 12 pôles, radial
• Impulsions par tour: 360
• Matériau, arbre: Métal
• Matériau, bride: Aluminium
• Matériau, boîtier: Aluminium moulé sous pression
• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)
• Température de fonctionnement: 0 °C ... +85 °C
______________________________________

Généralités sur la série DFS60 de Sick :

Codeurs incrémentaux DFS60
Codeur programmable haute résolution pour les applications exigeantes.

Le DFS60 est un codeur incrémental haute résolution de 60 mm de diamètre. Il propose de nombreuses interfaces mécaniques et électriques et un boîtier en aluminium ou acier inoxydable. Si vous voulez, vous pouvez même configurer le codeur. Les diverses possibilités pour la programmation des paramètres électriques, telles que par ex. le niveau du signal de sortie, le nombre d’impulsions par tour ou la largeur top zéro sont à souligner. Le DFS60 est ainsi idéal pour les applications exigeantes. L’indice de protection élevé, la grande plage de température et la grande distance par rapport aux roulements à billes garantissent une robustesse élevée et font du DFS60 le codeur idéal pour les applications industrielles dans des conditions ambiantes difficiles.

• Impulsions par tour : jusqu’à 65.536 (16 bits)
• Diamètre du boîtier : 60 mm
• Axe saillant, axe creux non traversant, axe creux traversant
• Indice de protection : IP65 / IP67
• Interfaces de communication : TTL RS 422, HTL Push Pull, Sin/Cos
• Type de raccordement : connecteur mâle M12, connecteur mâle M23 ou câble universel
• Programmable, profondeur de montage compacte, fonction de top zéro à distance possible
