DFS60B-TGAN02500

Name: DFS60B-TGAN02500
Brand: SICK
SKU: A0284322
Availability: OutOfStock

SICK

Code fabriquant : 1689018

Code AUDIN : A0284322

Cet article n'est plus commercialisé

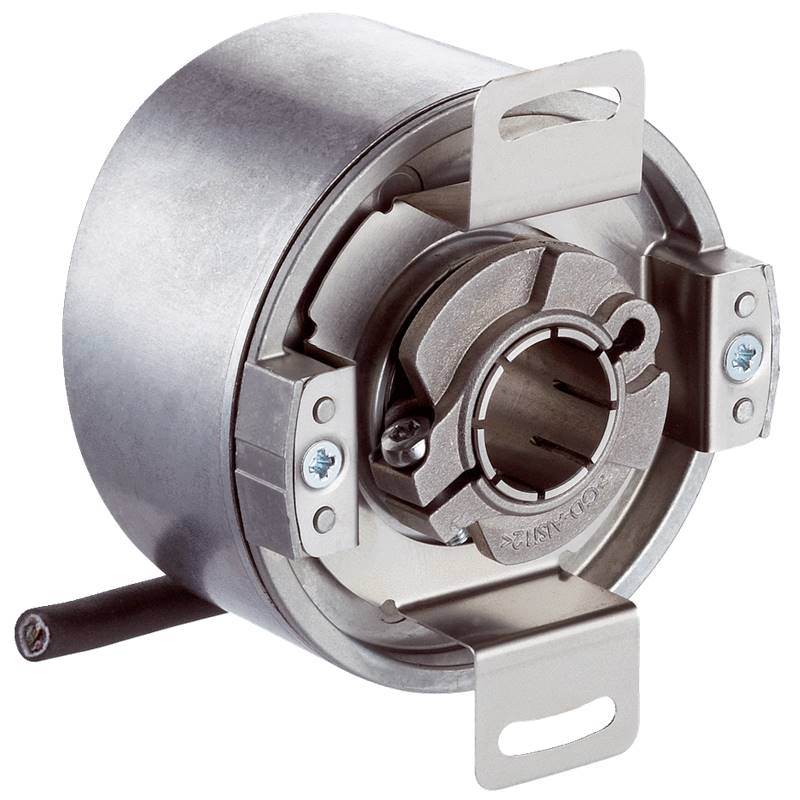

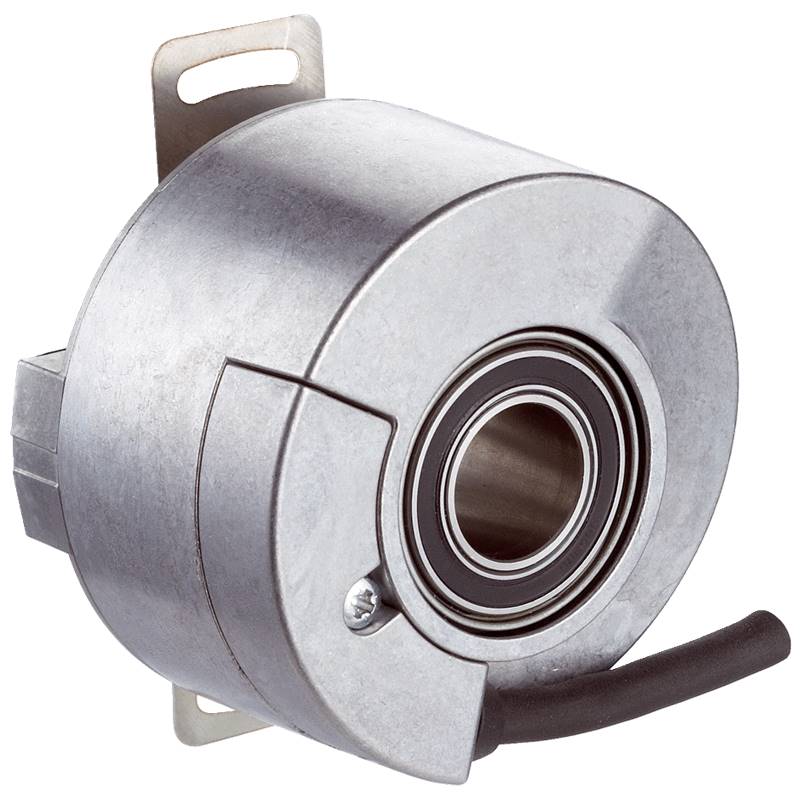

Codeur incrémental

Codeur incrémental; Format: Ø 60 mm; Version mécanique: Axe creux traversant; Diamètre de l'axe: 14 mm; Interface électrique: 4,5 V ... 5,5 V, TTL/RS422; Plage de tension: 4,5 V ... 5,5 V; Frequence max: 600 Khz; Raccordement: Câble, 8 fils, universel, 10 m; Impulsions par tour: 2.500; Programmable/configurable: non; Matériau, arbre: Métal; Matériau, bride: Aluminium; Matériau, boîtier: Aluminium moulé sous pression; Indice de protection: IP65, côté arbre, IP65, côté boîtier départ de câble (selon CEI 60529); Température de fonctionnement: –40 °C ... +100 °C, en position fixe du câble

Documentation technique

Codeur incrémental

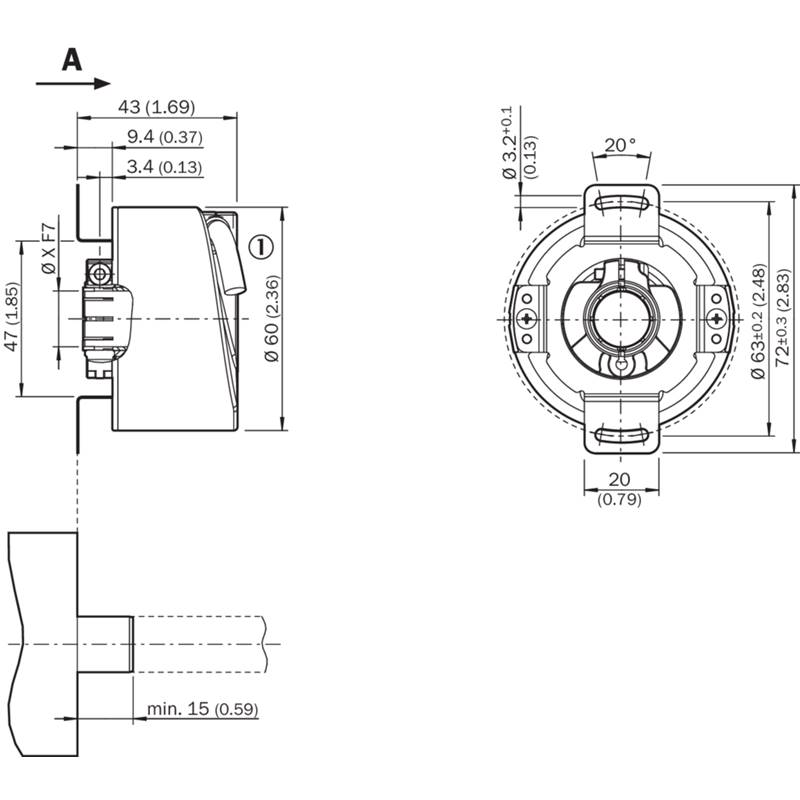

• Format: Ø 60 mm
• Version mécanique: Axe creux traversant
• Diamètre de l'axe: 14 mm

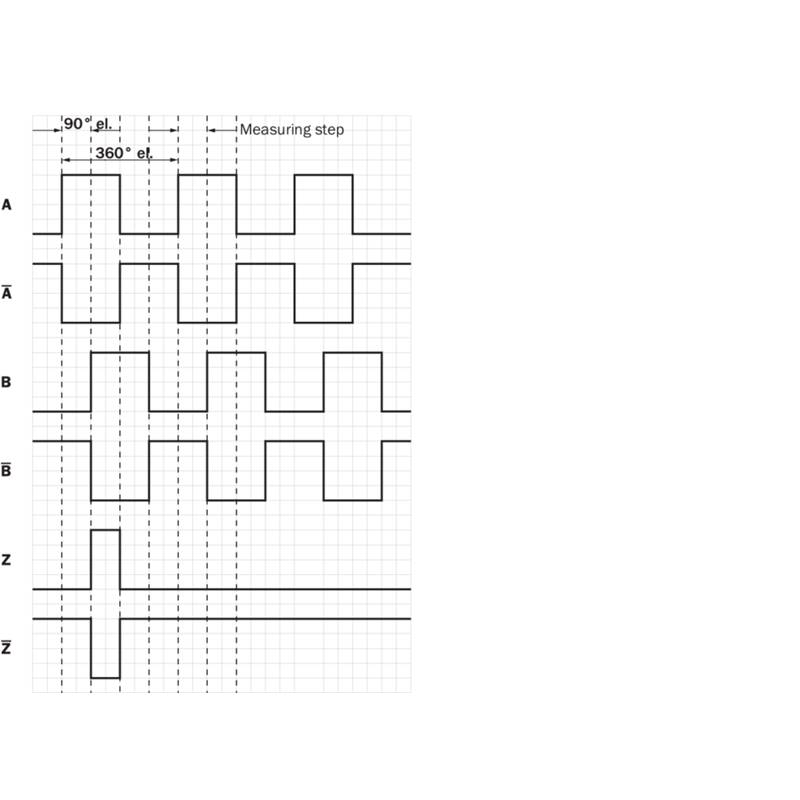

• Interface électrique: 4,5 V ... 5,5 V, TTL/RS422
• Plage de tension: 4,5 V ... 5,5 V
• Frequence max: 600 Khz

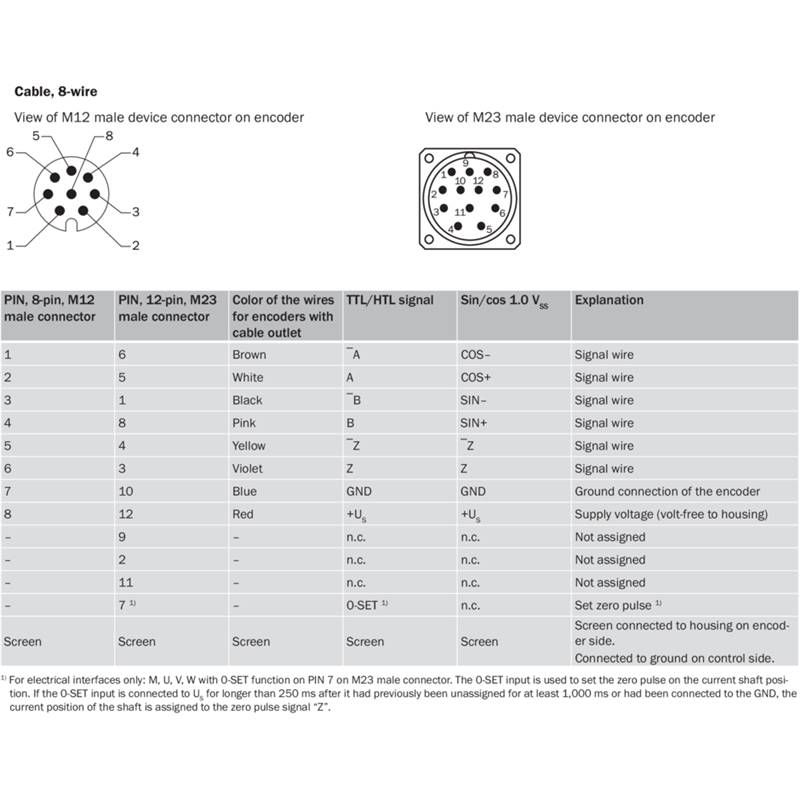

• Mode de raccordement: Câble, 8 fils, universel, 10 m
• Impulsions par tour: 2.500
• Programmable/configurable: non
• Matériau, arbre: Métal
• Matériau, bride: Aluminium
• Matériau, boîtier: Aluminium moulé sous pression
• Indice de protection: IP65, côté arbre, IP65, côté boîtier départ de câble (selon CEI 60529)
• Température de fonctionnement: –40 °C ... +100 °C, en position fixe du câble
______________________________________

Généralités sur la série DFS60 de Sick :

Codeurs incrémentaux DFS60
Codeur programmable haute résolution pour les applications exigeantes.

Le DFS60 est un codeur incrémental haute résolution de 60 mm de diamètre. Il propose de nombreuses interfaces mécaniques et électriques et un boîtier en aluminium ou acier inoxydable. Si vous voulez, vous pouvez même configurer le codeur. Les diverses possibilités pour la programmation des paramètres électriques, telles que par ex. le niveau du signal de sortie, le nombre d’impulsions par tour ou la largeur top zéro sont à souligner. Le DFS60 est ainsi idéal pour les applications exigeantes. L’indice de protection élevé, la grande plage de température et la grande distance par rapport aux roulements à billes garantissent une robustesse élevée et font du DFS60 le codeur idéal pour les applications industrielles dans des conditions ambiantes difficiles.

• Impulsions par tour : jusqu’à 65.536 (16 bits)
• Diamètre du boîtier : 60 mm
• Axe saillant, axe creux non traversant, axe creux traversant
• Indice de protection : IP65 / IP67
• Interfaces de communication : TTL RS 422, HTL Push Pull, Sin/Cos
• Type de raccordement : connecteur mâle M12, connecteur mâle M23 ou câble universel
• Programmable, profondeur de montage compacte, fonction de top zéro à distance possible
