CT-B-KN5C 2130X000X00

Name: CT-B-KN5C 2130X000X00
Brand: GEFRAN
SKU: A0112552
Availability: PreOrder

GEFRAN

Code fabriquant : F005126

Code AUDIN : A0112552

Disponible sous 10 jours

Transducteur de force toroïdal; Gamme de mesure : 0 - 500 kN; Précision : 0,5%; Sensibilité à charge nominale (P.E.) : 2 mV/V; Résistance nominale du pont de mesure : 700 Ohm; Tension d’alimentation : 10-15V; Charge statique admissible : 130% Ln; Charge maximale applicable : 150% Ln; Charge de rupture : >300% Ln; Charge statique latérale maximale : 40% Ln; Déflexion élastique maximale à Ln : < 0,1 mm; Connexions électriques : Connecteur VPT02A10-6PT2; Matériau de l’élément élastique : Acier inoxydable; Matériau du boîtier : Aluminium anodisé; Degré de protection : IP65 (DIN 40050); Série : CM

Ajouter au Panier

Documentation technique

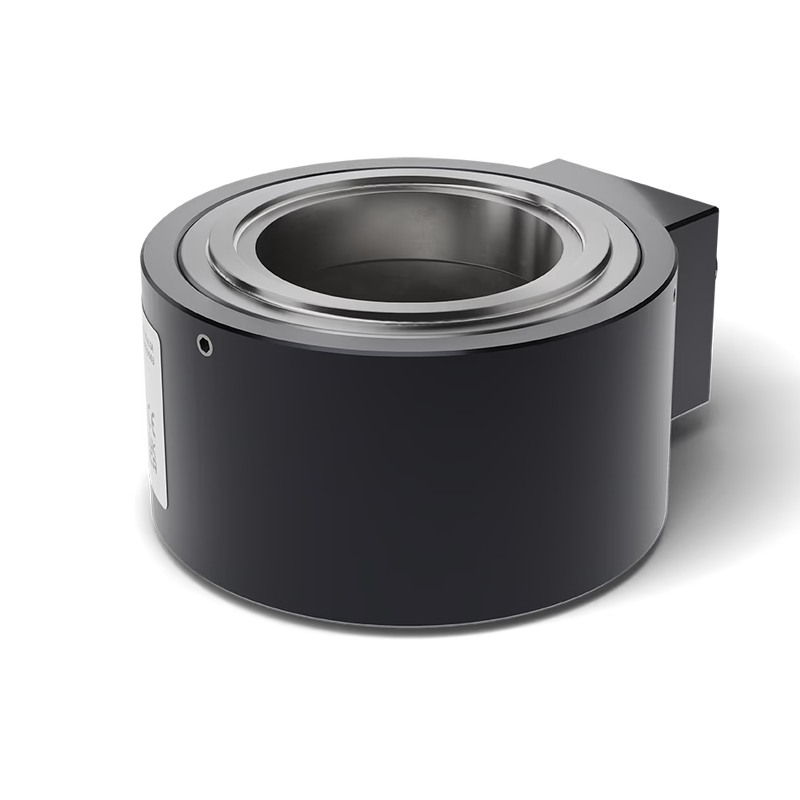

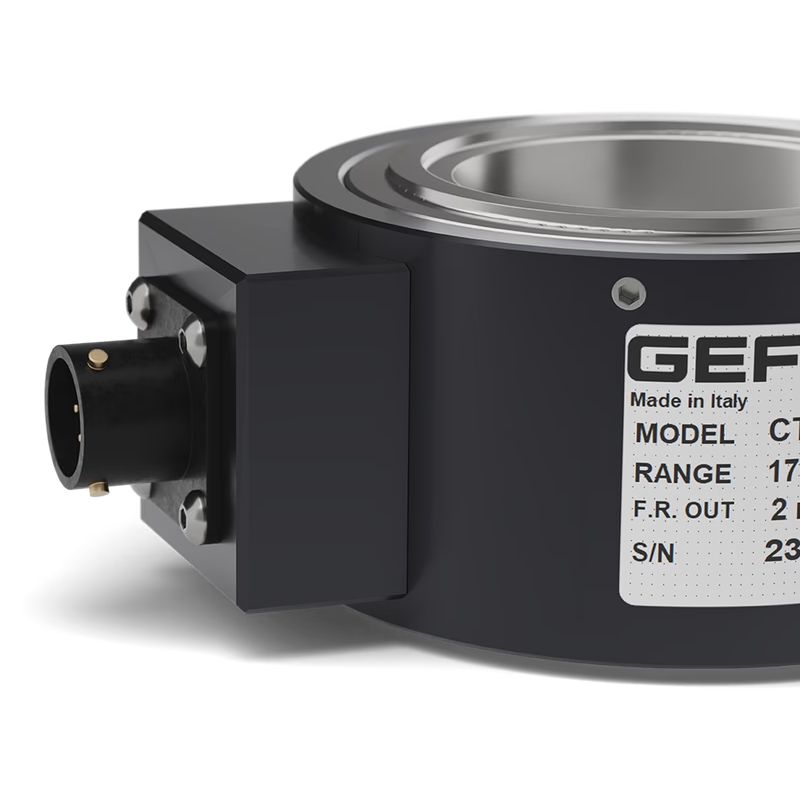

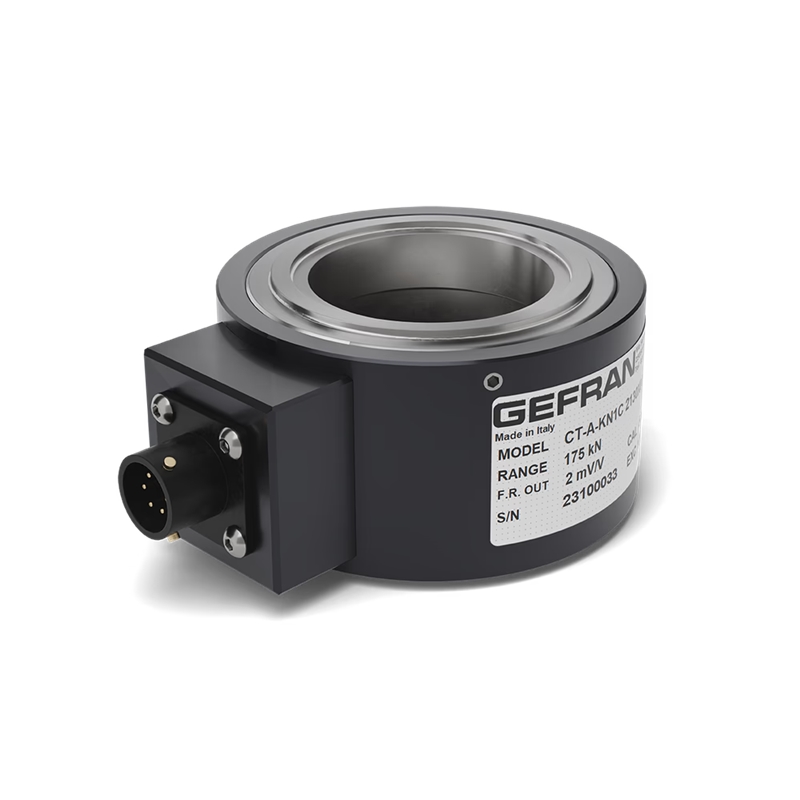

Transducteur de force toroïdal
• Gamme de mesure: 0 - 500 kN
• Précision: 0,5%
• Sensibilité à charge nominale (P.E.): 2 mV/V
• Résistance nominale du pont de mesure: 700 Ohm
• Tension d’alimentation: 10-15V
• Charge statique admissible: 130% Ln
• Charge maximale applicable: 150% Ln
• Charge de rupture: >300% Ln
• Charge statique latérale maximale: 40% Ln
• Déflexion élastique maximale à Ln: < 0,1 mm
• Connexions électriques: Connecteur VPT02A10-6PT2
• Matériau de l’élément élastique: Acier inoxydable
• Matériau du boîtier: Aluminium anodisé
• Degré de protection: IP65 (DIN 40050)
• Série: CM
______________________________________

Généralités sur la série CT de Gefran :

Capteurs de force annulaires pour applications industrielles - CT

Les capteurs de force annulaires de la série CT ont été particuliérement développés pour le contrôle des procédés dans l’industrie du plastique. Dans ces applications il est nécessaire de mesurer la force de réaction, de la pression d’extrusion, qui est appliquée dans l’axe de la vis d’extrusion.
Ces modèles montés en contact avec les roulements de butée, relèvent une force dont la valeur, après correction, est égale au produit de la pression d’extrusion par la surface de la vis.
Les capteurs série CT peuvent également être utilisés dans des applications nécessitant la mesure de force sur des arbres ou des colonnes dont la géométrie requiert l’emploi de capteurs de forme annulaire.

• Gammes de mesure: de 100 à 3000 kN
• Classe de précision: 0,5%
• Réalisation entièrement en acier inox
• Résistant à la corrosion
• Signal de calibration généré par le capteur
• Degré de protection: IP65 ( norme DIN 40050)
