CM-K2C-F-S 2130X000X00

Name: CM-K2C-F-S 2130X000X00
Brand: GEFRAN
SKU: A0112537
Availability: PreOrder

GEFRAN

Code fabriquant : F005047

Code AUDIN : A0112537

Disponible sous 10 jours

Capteur de poids standard pour apllications en compression; Gamme de mesure : 0 - 200 kg; Précision : 0,1%; Sensibilité à charge nominale (P.E.) : 2 mV/V; Résitance d’entrée nominale : 700 Ohm; Résitance de sortie nominale : 700 Ohm; Tension d’alimentation : 10-15V; Charge statique admissible : 130% Ln; Charge dynamique admissible : 100% Ln; Charge maximale applicable : 150% Ln; Charge de rupture : >300% Ln; Déflexion élastique maximale à Ln : < 0,2 mm; Connexions électriques : Câble blindé 6x0,25mm², 5m; Matériau de l’élément élastique : Acier inoxydable; Degré de protection : IP67 (DIN 40050); Série : CM

Ajouter au Panier

Documentation technique

Capteur de poids standard pour apllications en compression
• Gamme de mesure: 0 - 200 kg
• Précision: 0,1%
• Sensibilité à charge nominale (P.E.): 2 mV/V
• Résitance d’entrée nominale: 700 Ohm
• Résitance de sortie nominale: 700 Ohm
• Tension d’alimentation: 10-15V
• Charge statique admissible: 130% Ln
• Charge dynamique admissible: 100% Ln
• Charge maximale applicable: 150% Ln
• Charge de rupture: >300% Ln
• Déflexion élastique maximale à Ln: < 0,2 mm
• Connexions électriques: Câble blindé 6x0,25mm², 5m
• Matériau de l’élément élastique: Acier inoxydable
• Degré de protection: IP67 (DIN 40050)
• Série: CM
______________________________________

Généralités sur la série CM de Gefran :

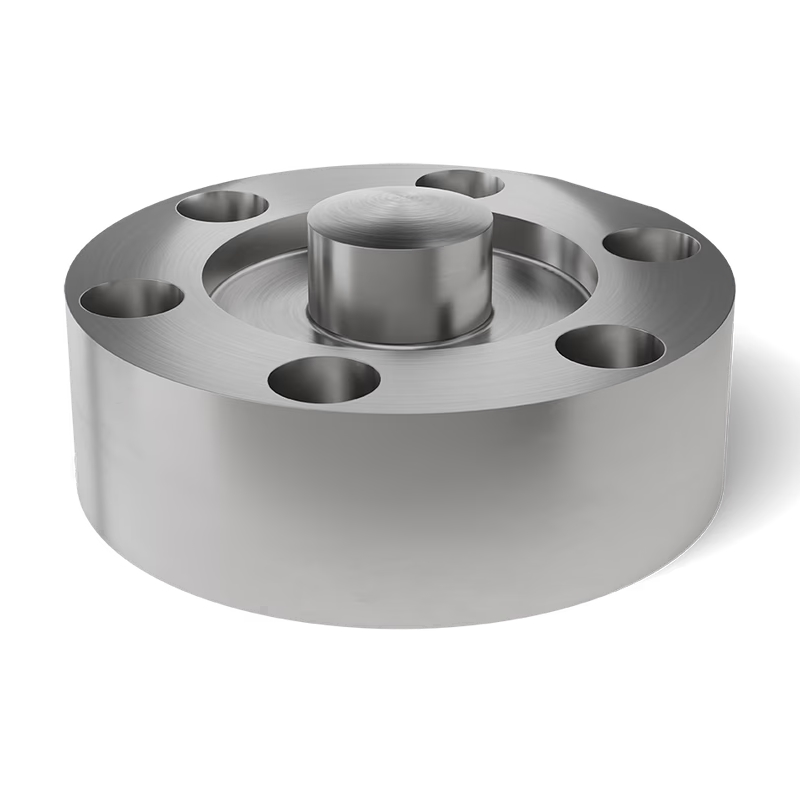

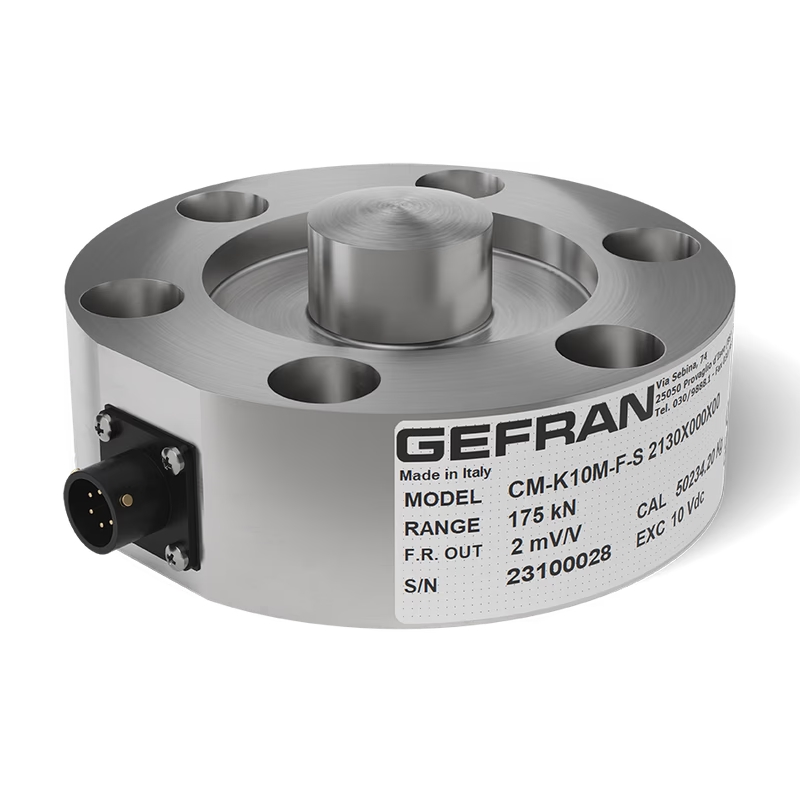

Capteurs de force en compression - CM

Le capteurs de force de la série CM sont des transducteurs extensométrique utilisables pour la mesure de charges statiques ou dynamiques en compression, avec une precision élevée (pesage industriel, essais de laboratoire, automatisation...etc.). Les modèles CM sont usinés à partir d’un seul bloc d’acier de manière à ce que l’élément de réaction primaire, les fixations et le boîtier ne comportent aucune soudure.
Cette conception permet d’offrir une taille réduite et un degré de protection élevé. La configuration du pont de mesure, à 8 jauges de contrainte, réduit les erreurs dûes à une applications imparfaite de la charge. Les applications typiques de capteurs connectés en parallèles sont: silos, tremies grandes plate-formes de pesage. La construction, entièrement en acier inoxydable, autorise l’utilisation des capteurs CM dans des environnements aggressifs tels qu’on les rencontre dans l’industrie chimique ou pétrolière.

• Gamme de mesure: de 100 à 50.000 Kg
• Précision: 0,1%
• Réalisation entièrement en acier inox
• Résistant a la corrosion
• Signal de calibration généré par le capteur
• Degré de protection: IP67 ( norme DIN 40050)
