CCB-KN7.5C 2130X000X00

Name: CCB-KN7.5C 2130X000X00
Brand: GEFRAN
SKU: A0112531
Availability: PreOrder

GEFRAN

Code fabriquant : F005036

Code AUDIN : A0112531

Disponible sous 10 jours

Transducteur de force cylindrique; Modèle : B; Gamme de mesure : 0-750 kN; Précision : 1%; Sensibilité à charge nominale (P.E.) : 2 mV/V; Résist. nomin. du pont de mesure : 700 Ohm; Tension d’alimentation : 10-15V; Charge admissible : 130% Ln; Charge maximale applicable : 150% Ln; Charge de rupture : >300% Ln; Déflexion élastique maximale à Ln : < 0,1 mm; Connex. électriques : Connecteur VPT02A10-6PT2; Matériau de l’élément élastique : Acier inoxydable; Matériau du boîtier : Acier inoxydable; Degré de protection : IP65 (DIN 40050); Série : CC

Ajouter au Panier

Documentation technique

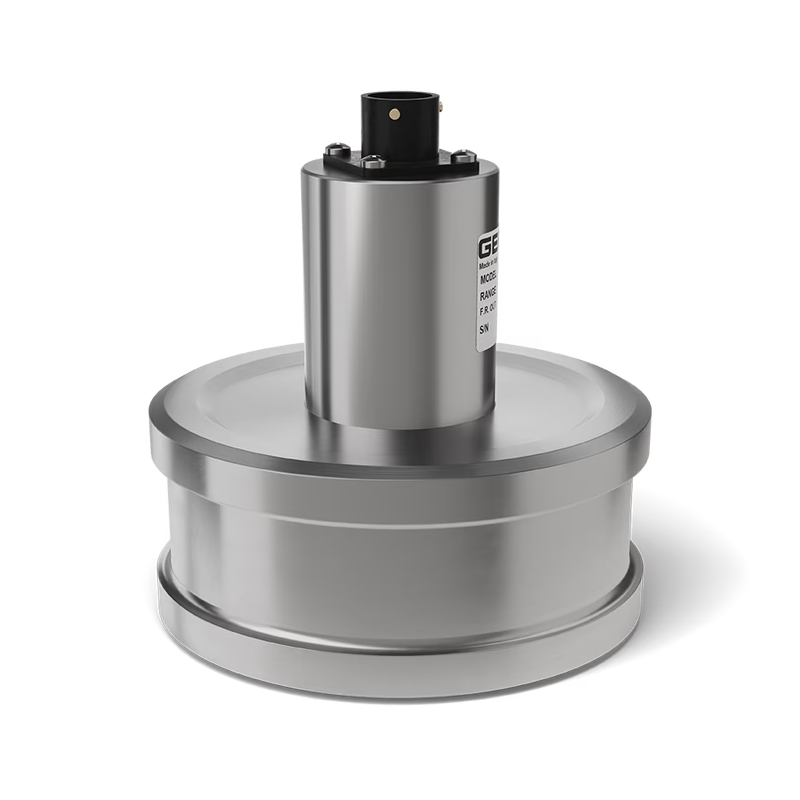

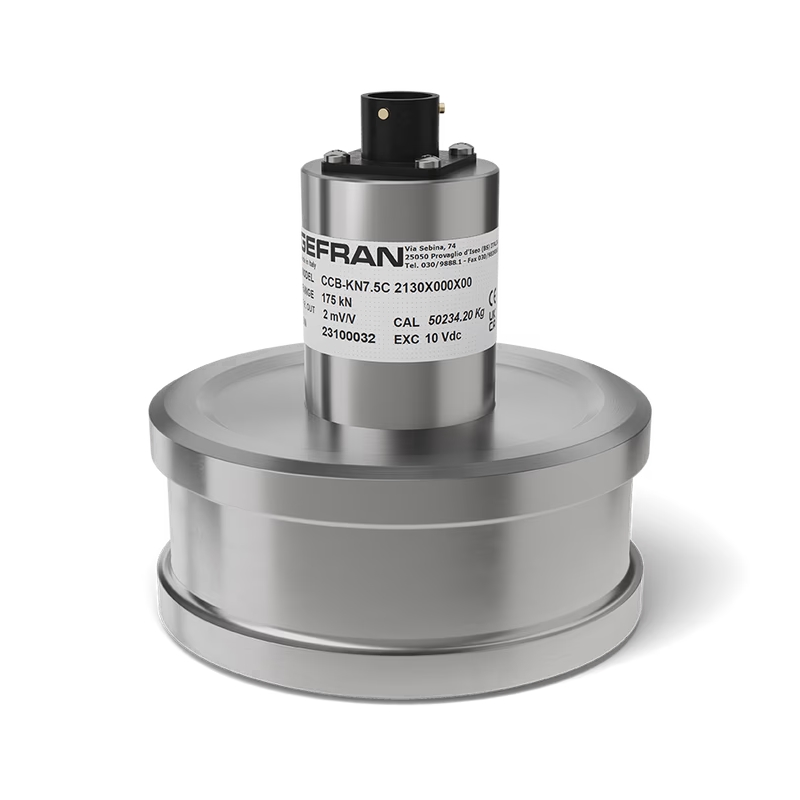

Transducteur de force cylindrique
• Modèle: B
• Gamme de mesure: 0-750 kN
• Précision: 1%
• Sensibilité à charge nominale (P.E.): 2 mV/V
• Résist. nomin. du pont de mesure: 700 Ohm
• Tension d’alimentation: 10-15V
• Charge admissible: 130% Ln
• Charge maximale applicable: 150% Ln
• Charge de rupture: >300% Ln
• Déflexion élastique maximale à Ln: < 0,1 mm
• Connex. électriques: Connecteur VPT02A10-6PT2
• Matériau de l’élément élastique: Acier inoxydable
• Matériau du boîtier: Acier inoxydable
• Degré de protection: IP65 (DIN 40050)
• Série: CC
______________________________________

Généralités sur la série CC de Gefran :

Capteurs de force cylindriques pour applications industrielles - CC

Les capteurs de force cylindriques de la série CC ont été particulièrement développés pour le contrôle des procédés dans l’industrie du plastique.
Dans ces applications il est nécessaire de mesurer la force de réaction, de la pression d’extrusion, qui est appliquée dans l’axe de la vis d’extrusion. ces modèles montés en contact avec les roulements de butée, relèvent une force dont la valeur, après correction, est égale au produit de la pression d’extrusion par la surface de la vis.
Les capteurs CC sont entièrement réalisés en acier inoxydable et configurés de telle manière que le corps étanche serve également de boîtier, offrant ainsi un encombrement plus réduit que celui du modèle CT.
Le support du connecteur est positionné axialement par rapport au boîtier du capter ce qui permet, dans certains cas, un montage plus aisé sur la machine.

• Gammes de mesure: de 750 à 1.500 kN
• Classe de précision: 1%
• Signal de calibration généré par le capteur
• Réalisation entièrement en acier inox
• Résistent à la corrosion
• degré de protection: IP65 (norme DIN 40050)
