BC 1Z4A1A1AF5

Name: BC 1Z4A1A1AF5
Brand: PIZZATO
SKU: A0501330
Availability: PreOrder

PIZZATO

Code fabriquant : BC 1Z4A1A1AF5

Code AUDIN : A0501330

Disponible sous 15 jours

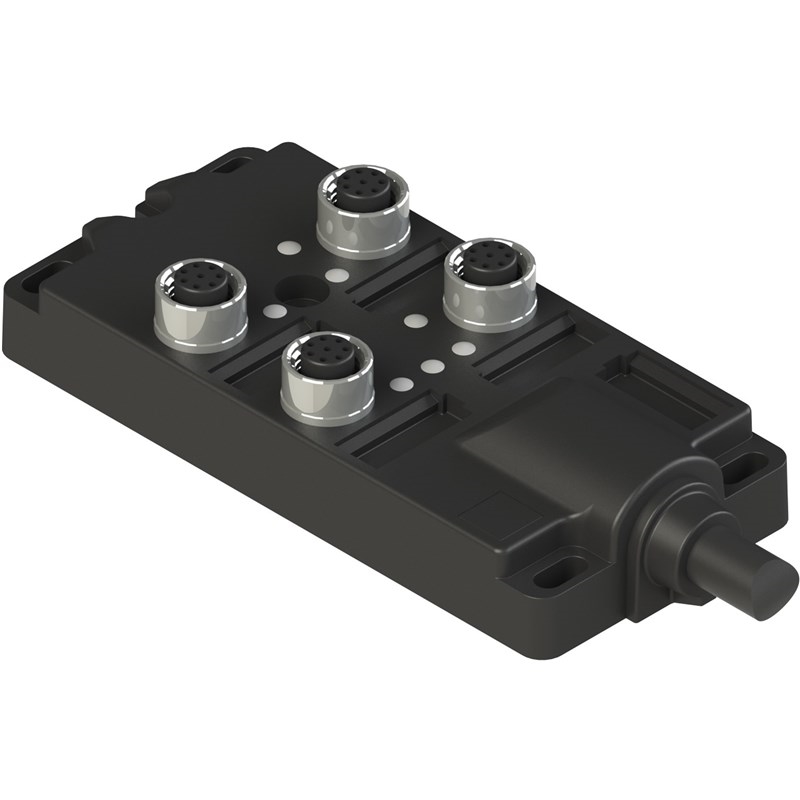

Répartiteur passif 4 voies

Boîte de distribution passive; Forme et matériau du boîtier: Boîtier en technopolymère 54 x 115 mm; Type et nombre d'entrées: 4 entrées M12 femelles à 8 pôles; Mode de gestion des signaux d’entrée vers les dispositifs: Entrée unique I3/IE1 en commun pour tous les dispositifs; Tension d'alimentation: 24 Vdc; Type de connexion: Sortie axiale câble PVC 12 x 0,5 mm², longueur 5 m ; Série: BC

915g

Ajouter au Panier

Documentation technique

Boîte de distribution passive
• Forme et matériau du boîtier : Boîtier en technopolymère 54 x 115 mm
• Type et nombre d'entrées : 4 entrées M12 femelles à 8 pôles
• Mode de gestion des signaux d’entrée vers les dispositifs : Entrée unique I3/IE1 en commun pour tous les dispositifs
• Tension d'alimentation : 24 Vdc
• Type de connexion : Sortie axiale câble PVC 12 x 0,5 mm², longueur 2 m
• Degré de protection : IP65, IP67 selon EN 60529
• Température ambiante : -20°C … +50°C
• Série: BC
______________________________________

Généralités sur les séries BC de Pizzato :

Boîte de distribution passive BC

La nouvelle boîte de distribution passive de la série BC de Pizzato permet de relier en série des dispositifs de sécurité dotés d’une connexion par connecteur M12 mâle à 8 pôles. Il est donc possible de regrouper les différents signaux d'entrée et de sortie sur une seule connexion à 19 ou 12 pôles avec câble ou connecteur M23, laquelle est ensuite reliée au dispositif de contrôle. En regroupant les connexions dans une seule boîte, le câblage est plus rapide et plus ordonné, ce qui évite de devoir poser plusieurs lignes et facilite le remplacement éventuel de dispositifs. La solution améliore la distribution de la puissance par rapport à une connexion en série typique puisqu’elle permet de connecter un plus grand nombre de dispositifs des séries NG/NS. La boîte de distribution de la série BC possède un boîtier robuste, compact et totalement hermétique, qui est en outre étanche et résistant aux vibrations et aux chocs ; elle est également dotée de LED de diagnostic pour une indication rapide de l'état du dispositif connecté.

• Boîtier en technopolymère
• Degré de protection jusqu'à IP67
• Différentes variantes disponibles pour l’E/S : connecteur M23, câble à 19 pôles, câble à 12 pôles
• Versions à 4 ou 8 connecteurs M12 disponibles
• LED de signalisation intégrées
