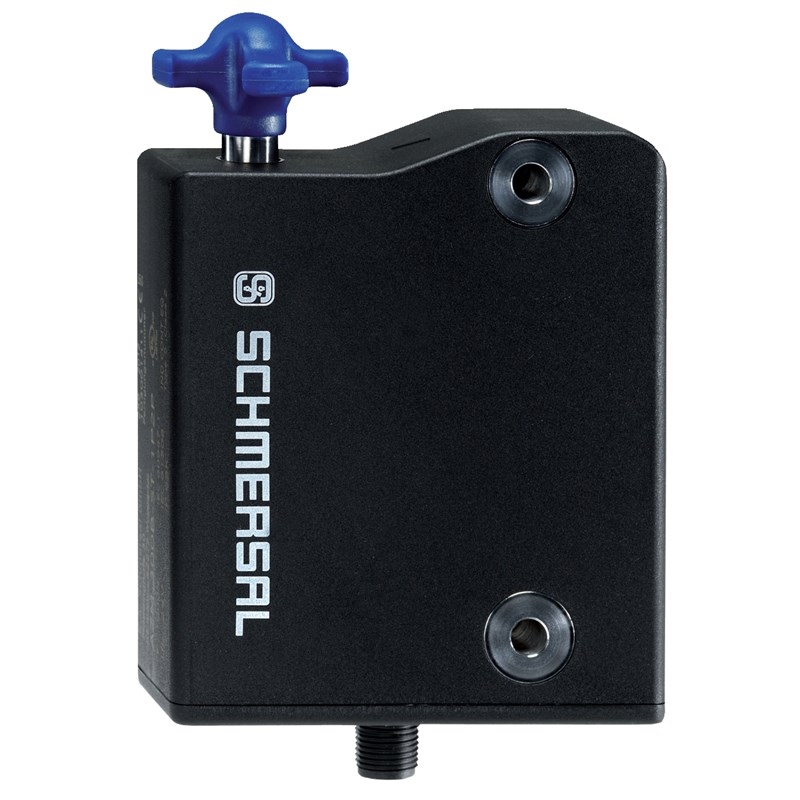

AZM300B-I1-ST-1P2P-A

Name: AZM300B-I1-ST-1P2P-A
Brand: SCHMERSAL
SKU: A0400468
Availability: PreOrder

SCHMERSAL

Code fabriquant : 103001425

Code AUDIN : A0400468

Disponible sous 10 jours

Interverrouillage de sécurité avec actionneur séparé; Information générale : Codage individuel; Codage selon EN ISO 14119 : Haut; Mode d’action : RFID; Ouverture hors tension : Oui; Surveillance de l’actionneur : Oui; Maintien : Oui; Déverrouillage manuel : Oui; Détection des courts-circuits : Oui; Détection des courts-circuits transversaux : Oui; Connexion en série : Oui; Nombre de sorties de sécurité numériques : 2; Force de retenue conforme à la norme EN ISO 14119 : 1 150 N; Force de retenue, max. : 1 500 N; Force de verrouillage, réglable, position 1 : 25 N; Force de verrouillage, réglable, position 2 : 50 N; Raccordement : Connecteur M12, 8 pôles, codage A; Tension d'alimentation : 24 VDC -15 % / +10 %; Dimensions : 120 mm x 87,5 mm x 35 mm; Matériau du boîtier : Plastique, thermoplastique; Etanchéité : IP67, IP69, IP66; Température ambiante : +0 ... +60 °C; Sécurité : PL e, Catégorie 4, SIL 3; Recommandation (actionneur) : AZ/AZM300-B1; Série : AZM300

550g

Ajouter au Panier

Documentation technique

Interverrouillage de sécurité avec actionneur séparé
• Information générale : Codage individuel
• Codage selon EN ISO 14119 : Haut
• Mode d’action : RFID
• Ouverture hors tension : Oui
• Surveillance de l’actionneur : Oui
• Maintien : Oui
• Déverrouillage manuel : Oui
• Détection des courts-circuits : Oui
• Détection des courts-circuits transversaux : Oui

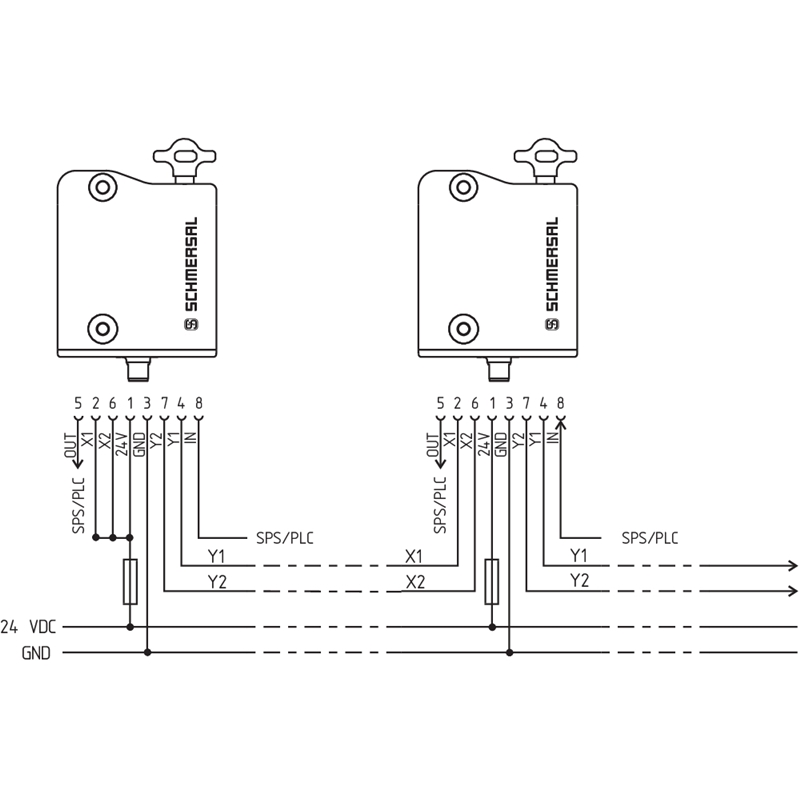

• Connexion en série : Oui
• Nombre de sorties de sécurité numériques : 2
• Force de retenue conforme à la norme EN ISO 14119 : 1 150 N
• Force de retenue, max. : 1 500 N
• Force de verrouillage, réglable, position 1 : 25 N
• Force de verrouillage, réglable, position 2 : 50 N

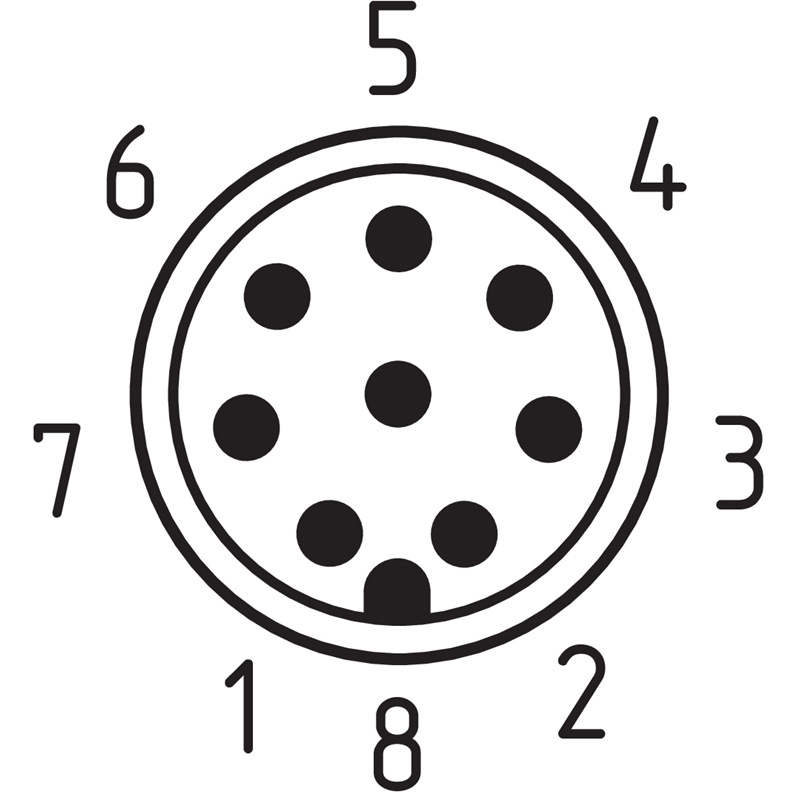

• Raccordement : Connecteur M12, 8 pôles, codage A
• Tension d'alimentation : 24 VDC -15 % / +10 %

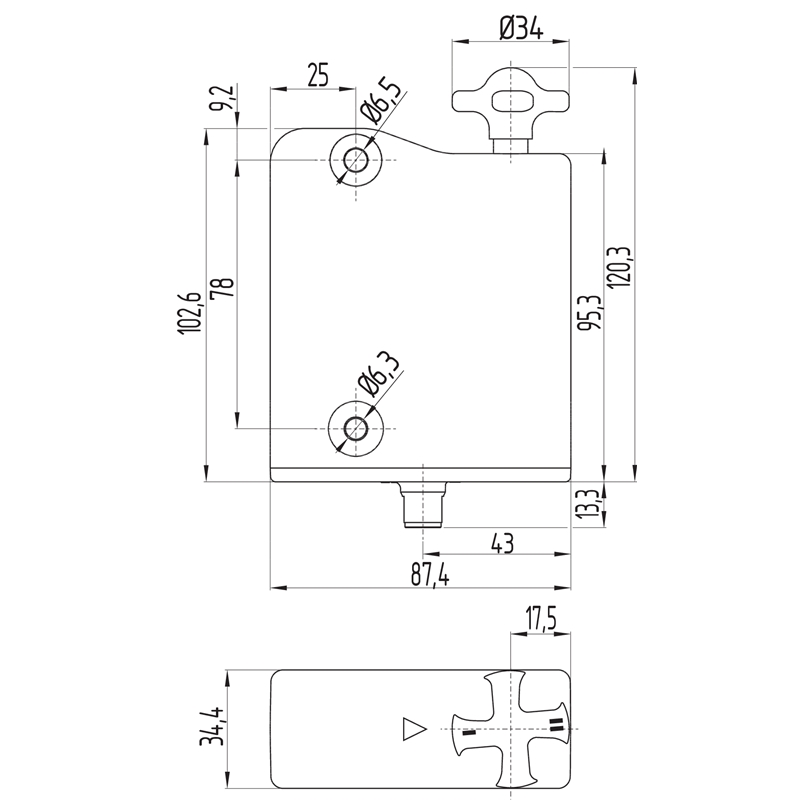

• Dimensions : 120 mm x 87,5 mm x 35 mm
• Matériau du boîtier : Plastique, thermoplastique
• Etanchéité : IP67, IP69, IP66
• Température ambiante : +0 ... +60 °C
• Sécurité : PL e, Catégorie 4, SIL 3

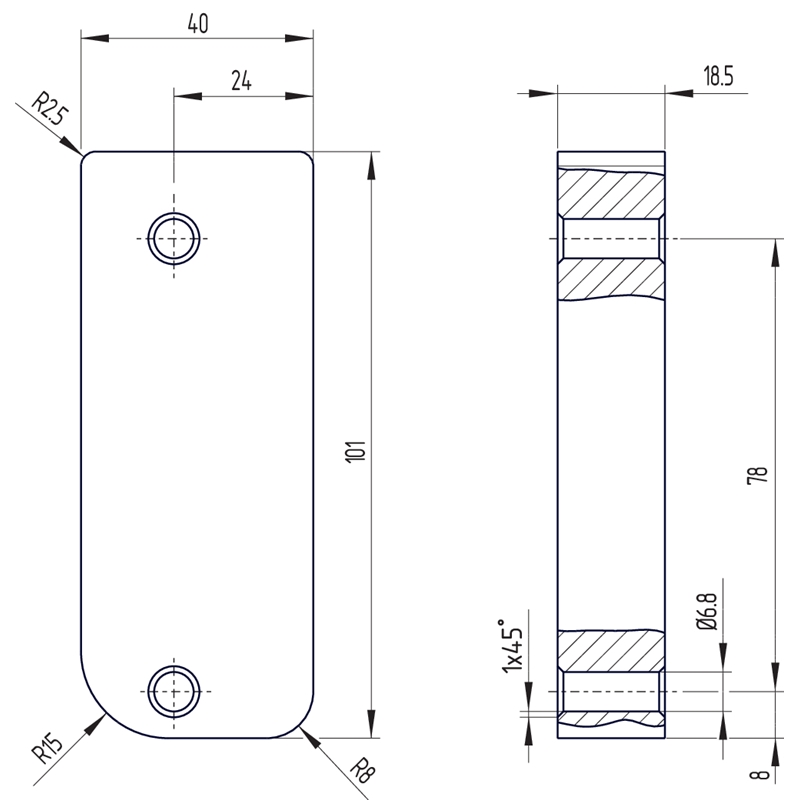

• Recommandation (actionneur) : AZ/AZM300-B1
• Série : AZM300
______________________________________

Généralités sur la série AZM40 de Schmersal :

Interverrouillage de sécurité avec actionneur séparé

• Conception hygiénique
• Etanchéité IP69K
• Convient pour montage aux profilés
• Boîtier plastique
• Protection antifraude en fonction des besoins par la technologie RFID
• 3 sens d'actionnement différents
• Forme compacte
• 3 LED indiquant les états de fonctionnement
• Convient pour protecteurs pivotants et coulissants
• Câblage en série
• Déverrouillage manuel
