AXL F UTH8 XC 1F

Name: AXL F UTH8 XC 1F
Brand: PHOENIX CONTACT
SKU: A0379395
Availability: PreOrder

PHOENIX CONTACT

Code fabriquant : 2702464

Code AUDIN : A0379395

Disponible sous 10 jours

144g

Ajouter au Panier

Documentation technique

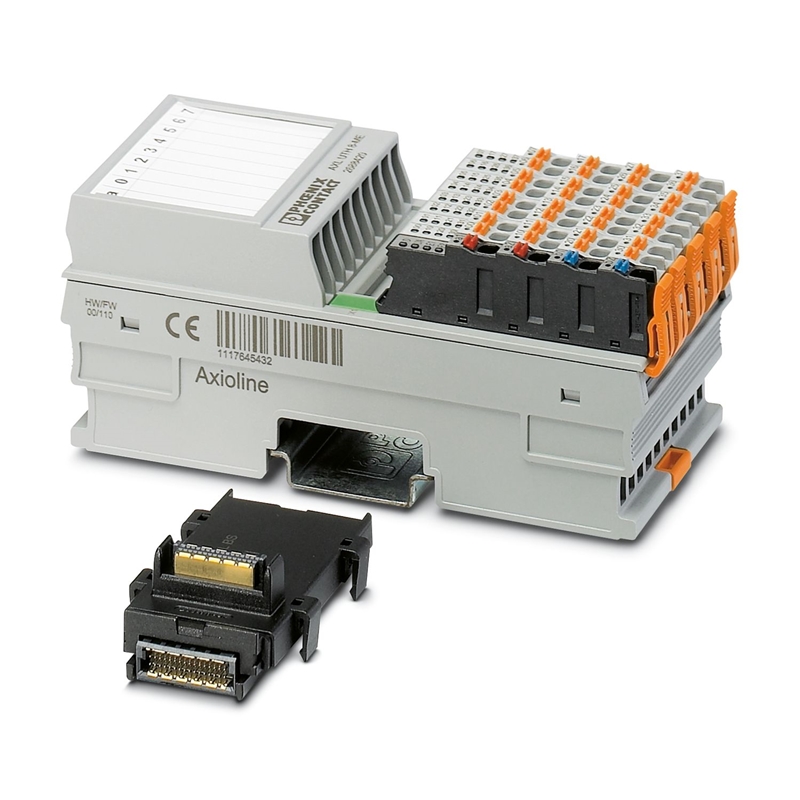

Axioline F XC, Module de détermination de la température, Entrées analogiques: 8 (8 entrées pour thermoéléments ou tension linéaire, plus 1 entrée -5 V à +5 V), connectique: à 2 fils (blindés, torsadés par paires), vitesse de transmission dans le bus local: 100 MBit/s, Modèle pour conditions extrêmes, indice de protection: IP20, incl. module d'embase de bus et connecteurs Axioline F
______________________________________

Description du produit :

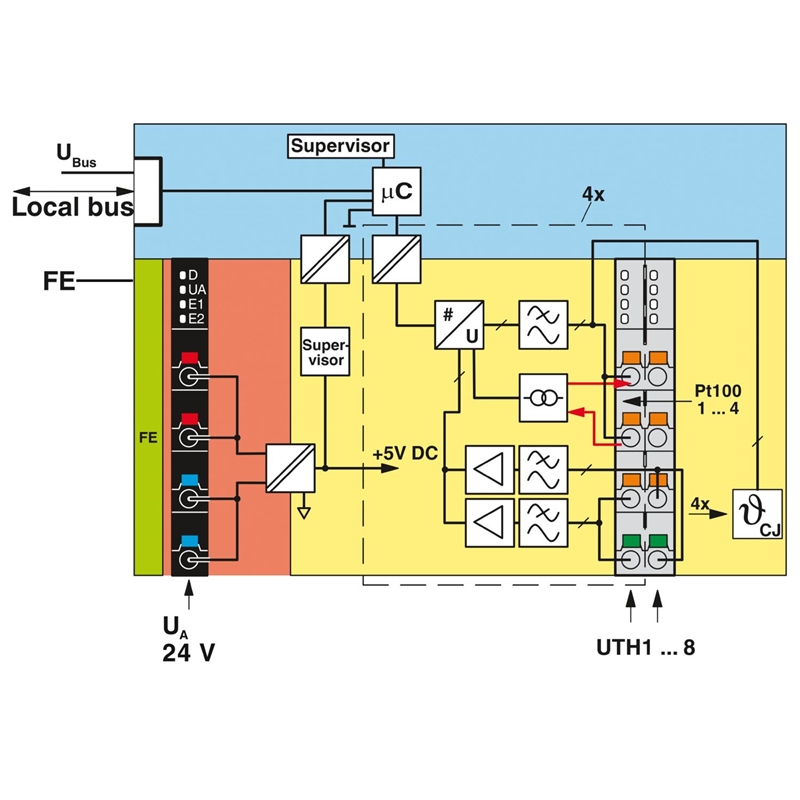

Le module est prévu pour être utilisé dans une station Axioline F. Il sert à l'acquisition des signaux de thermo-éléments courants en environnement industriel. Le module prend en charge différents types de thermo-éléments selon DIN EN 60584-1 et DIN 46710, ainsi que des tensions linéaires de -100 mV à +100 mV. De plus, il offre une entrée de tension de -5 V à +5 V. Ici, le convertisseur de mesure permet de surveiller, par ex., les flux thermiques. Les quatre entrées Pt 100 (CJ1 à CJ4) peuvent servir d'entrée de capteur ou de point de référence externe.

Avantages :

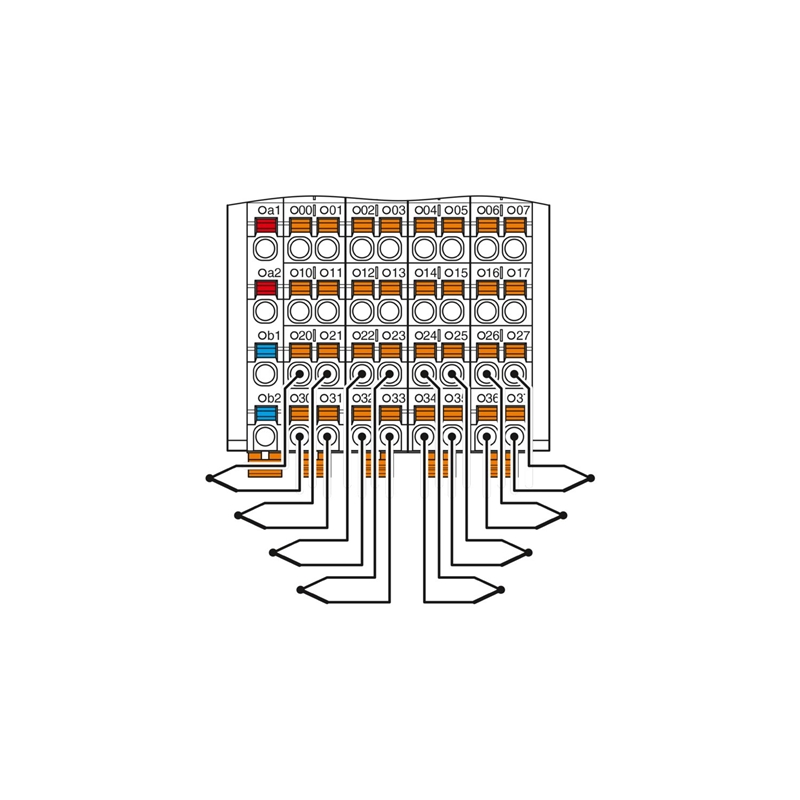

• 8 canaux d'entrée analogiques pour le raccordement de thermo-éléments ou tensions linéaires de -100 mV à +100 mV
• 1 canal d'entrée analogique pour le raccordement de tensions de -5 V à +5 V

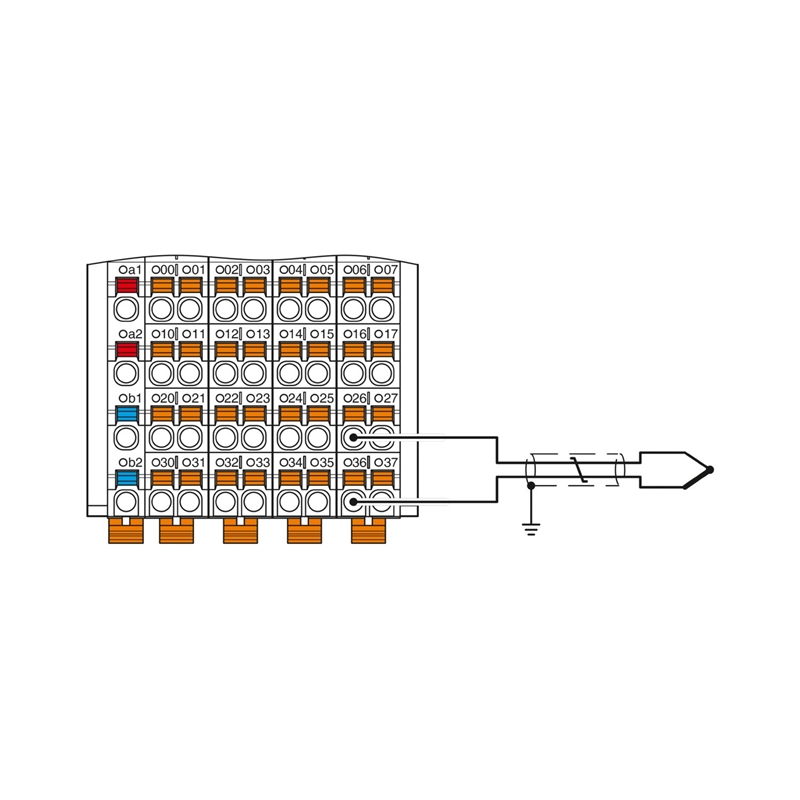

• Raccordement des capteurs à 2 conducteurs
• Acquisition et compensation internes de la température des emplacements de référence (paramétrable)
• Possibilité de raccordement externe de capteurs d'emplacements de référence Pt 100
• Application simple grâce à la linéarisation interne des courbes caractéristiques des capteurs
• Faibles tolérances (typiques ±0,01 %, capteur de type K)
• Stabilité de température élevée (typique 5 ppm/K)
• Résistance élevée à l'influence des perturbations électromagnétiques (classe A)
• Fonction de recherche de canal Channel Scout
• Plaque signalétique de l'appareil enregistrée
• Surveillance d'installation avec affichage par LED de diagnostic pour chaque canal
• Utilisable dans des conditions d'environnement extrêmes
• Plage de température étendue -40 °C ... +70 °C (voir chapitre « Essais concluants : utilisation dans des conditions d'environnement extrêmes » de la fiche technique)
• Circuits imprimés peints partiellement
