850-D-RR0-0-1-03-3-M0-00-1-00

Name: 850-D-RR0-0-1-03-3-M0-00-1-00
Brand: GEFRAN
SKU: A0447809
Availability: PreOrder

GEFRAN

Code fabriquant : F088569

Code AUDIN : A0447809

Disponible sous 20 jours

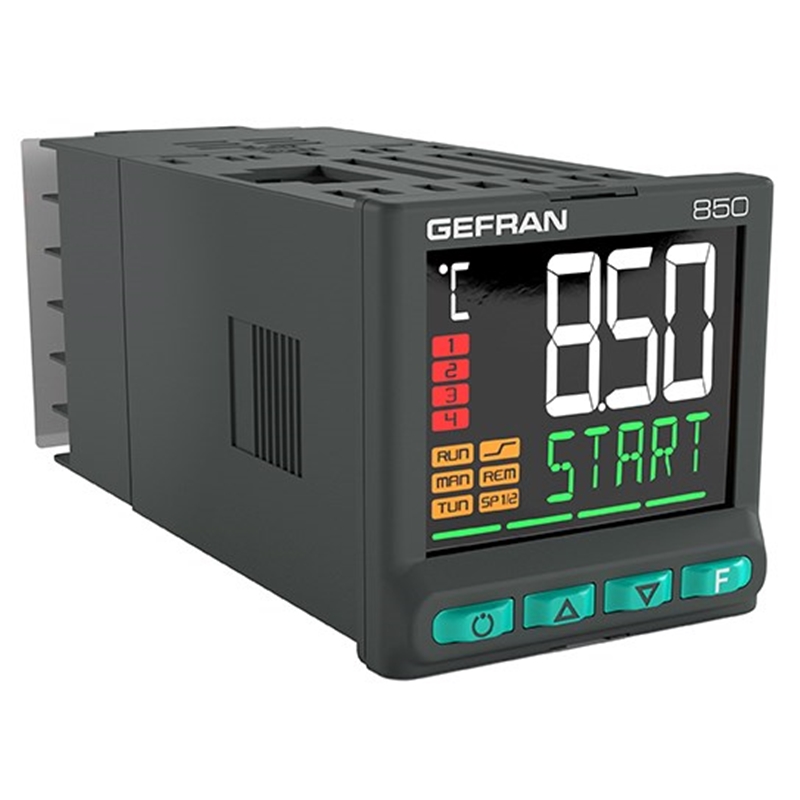

Régulateur PID double boucle; Format : 48 x 48 mm (1/16 DIN); Affichage:- LCD et trois bargraphes configurables- Messages de diagnostic déroulants, configurables dans la langue sélectionnée; Sortie 1 (B) : Logique; Sortie 2 (C) - Sortie 3 (D) : Relais - Relais; Sortie 4 (E) : Absente; Alimentation capteur VT1 pour entrée principale (F) : Absente; Retransmission (G) : Analogique A1; Entrées CT - Entrée auxiliaire (H-I) : 1V/5V/10V/20mA + VT2 24 V; Entrées logiques ( (L) : 3 entrées numériques (obligatoires pour les communications Ethernet); Communication (M) : RS485 Modbus RTU ( slave ); Alimentation (O) : 100...240 VAC / VDC; Fonctions (P) : Absentes; Raccordement : Bornes à vis; Dimensions : 48 x 48 mm (1/16 DIN); Profondeur : 100 mm; Classe de protection : IP65 sur le frontal; Température de fonctionnement : -10 ... +55 °C; Série : 850

Ajouter au Panier

Documentation technique

Régulateur PID double boucle
• Format: 48 x 48 mm (1/16 DIN)
• Affichage:
- LCD et trois bargraphes configurables
- Messages de diagnostic déroulants, configurables dans la langue sélectionnée
• Sortie 1 (B): Logique
• Sortie 2 (C) - Sortie 3 (D): Relais - Relais
• Sortie 4 (E): Absente
• Alimentation capteur VT1 pour entrée principale (F): Absente
• Retransmission (G): Analogique A1
• Entrées CT - Entrée auxiliaire (H-I): 1V/5V/10V/20mA + VT2 24 V
• Entrées logiques ( (L): 3 entrées numériques (obligatoires pour les communications Ethernet)
• Communication (M): RS485 Modbus RTU ( slave )
• Alimentation (O): 100...240 VAC / VDC
• Fonctions (P): Absentes
• Raccordement: Bornes à vis
• Dimensions: 48 x 48 mm (1/16 DIN)
• Profondeur: 100 mm
• Classe de protection: IP65 sur le frontal
• Température de fonctionnement: -10 ... +55 °C
• Série: 850
______________________________________

Généralités sur la série 850 de Gefran :

Regulateurs PID double boucle 1/16 DIN

• Interface opérateur avec grand afficheur LCD et trois bargraphes configurables
• Messages de diagnostic déroulants, configurables dans la langue sélectionnée
• Configuration Easy, guidée, copier/coller des paramètres même sans alimentation
• Entretien préventif, avec compteurs d’énergie (kWh) et de commutation des charges
• 32 blocs applicatifs fonctionnels
• 8 blocs applicatifs mathématiques
• Temporisateur, programmateur de points de consigne et algorithmes pour le contrôle des vannes motorisées
• Réglage évolué des paramètres de régulation
• Niveaux de mots de passe différenciés
• 2 entrées universelles configurables pour thermocouples, thermorésistances, entrées linéaires
• 2 boucles de contrôle PID
• 2 programmateurs de points de consigne (192 étapes en 16 programmes ou 12 programmes de 16 étapes fixes chacun)
• Sorties relais, logiques, analogiques isolées
• Jusqu’à deux entrées depuis TA, pour diagnostic de rupture de charge
• Communication série RS485 en Modbus RTU slave.
• Communication série RS485 en Modbus RTU maître pour lire/écrire des informations vers des dispositifs Modbus esclaves
• Communication Ethernet Modbus TCP en mode esclave
• Serveur web pour l’accès, via un navigateur, à des pages web résidant dans l’appareil pour le contrôle et la configuration des paramètres
• Fonctionnalité de pont pour la réalisation d’un sous-réseau Modbus RTU 485
• Horloge\Calendrier hebdomadaire avec RTC
• Façade extractible pour faciliter le remplacement
• Précision 0,1%, Temps d’échantillonnage 60 ms
