700-881-MPI21

Name: 700-881-MPI21
Brand: HELMHOLZ
SKU: A0275920
Availability: PreOrder

HELMHOLZ

Code fabriquant : 700-881-MPI21

Code AUDIN : A0275920

Disponible sous 15 jours

NETLink Pro; POE- PoE Betriebsspannung48 V selon IEEE 802.3af/at- PoE LeistungsklasseClass 1 (0,44 à 3,84 watts); Interface de Communication- Nombre : 1- Type10 Base-T; 100 Base-TX- Taux de transmission:10/100 Mbps autom. détection- Couche physique : Ethernet- Protocole : FDL, RFC 1006- Connexion : RJ45; Interface MPI/PPI/PROFIBUS- Nombre : 1- Type : RS485, isolé- Taux de transmission : max. 12 Mbit/s automatique. détection; Systèmes d'exploitation pris en charge : Aucune limitation (le pilote pour SIMATIC NETLink-S7-NET uniquement Windows XP, 2003R2, 7, 2008R2, 8.1, 2012R2, 10); Indicateur d'état : 3 LED, dont 2 bicolores; Alimentation en tension : 24 V DC, 18–30 V DC- Raccordement : Connecteur mâle SUB-D, 9 broches. avec interface PG et répéteur, (incl. Ethernet câble 3m); Dimensions (PxLxH):102 x 54 x 30 mm; Température ambiante : 0 °C ... +60°C; Indice de protection : IP20; Contenu de la livraison : NETLink PRO PoE, guide de démarrage rapide, CD avec logiciel et manuel; Homologations : CE

180g

Ajouter au Panier

Documentation technique

NETLink Pro
• POE
- PoE Betriebsspannung48 V selon IEEE 802.3af/at
- PoE LeistungsklasseClass 1 (0,44 à 3,84 watts)
• Interface de Communication
- Nombre: 1
- Type10 Base-T
• 100 Base-TX
- Taux de transmission:10/100 Mbps autom. détection
- Couche physique: Ethernet
- Protocole: FDL, RFC 1006
- Connexion: RJ45
• Interface MPI/PPI/PROFIBUS
- Nombre: 1
- Type: RS485, isolé
- Taux de transmission: max. 12 Mbit/s automatique. détection
• Systèmes d'exploitation pris en charge: Aucune limitation (le pilote pour SIMATIC NETLink-S7-NET uniquement Windows XP, 2003R2, 7, 2008R2, 8.1, 2012R2, 10)
• Indicateur d'état: 3 LED, dont 2 bicolores
• Alimentation en tension: 24 V DC, 18–30 V DC
- Raccordement: Connecteur mâle SUB-D, 9 broches. avec interface PG et répéteur, (incl. Ethernet câble 3m)
• Dimensions (PxLxH):102 x 54 x 30 mm
• Température ambiante: 0 °C ... +60°C
• Indice de protection: IP20
• Contenu de la livraison: NETLink PRO PoE, guide de démarrage rapide, CD avec logiciel et manuel
• Homologations: CE
______________________________________

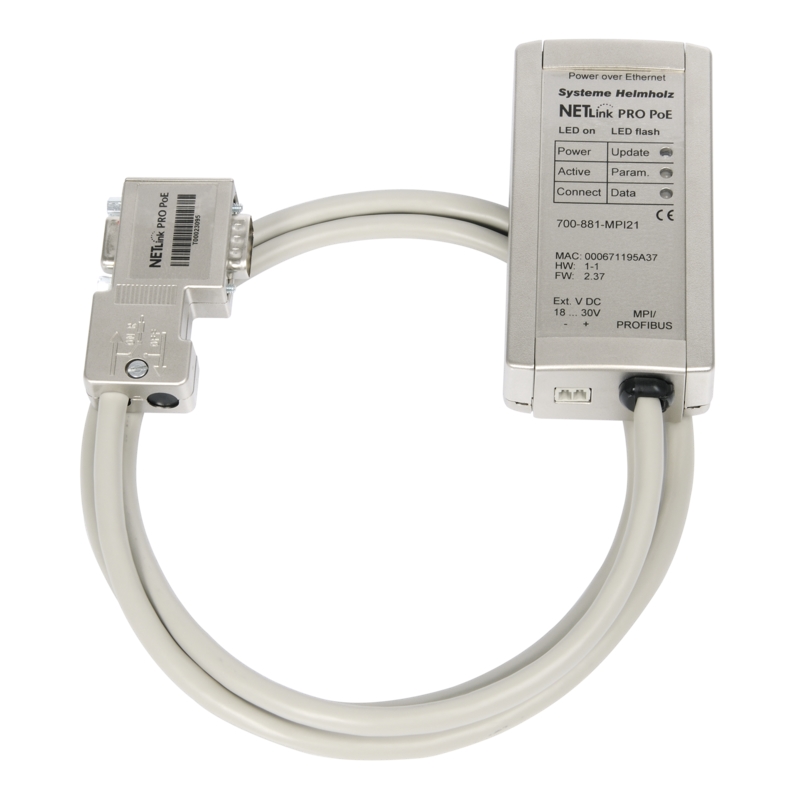

NETLink® PRO PoE
En général, une connexion à chaque terminal MPI/PROFIBUS du système de bus ou directement aux interfaces des participants actifs et passifs est également possible. La prise PG intégrée dans le boîtier du connecteur permet le raccordement d'appareils supplémentaires.
L'interface Web intégrée offre des fonctionnalités de paramétrage, de diagnostic et de sécurité. Pour des améliorations fonctionnelles, l'utilisateur peut utiliser notre logiciel de diagnostic gratuit SHTools pour, par exemple, effectuer automatiquement des mises à jour du micrologiciel. La dernière version est disponible en téléchargement.
Il tire sa tension d'alimentation via le CPU de l'automatisme, ou en option via une alimentation externe DC 24 V, ou un câble réseau CAT5 utilisant un bloc d'alimentation PoE.

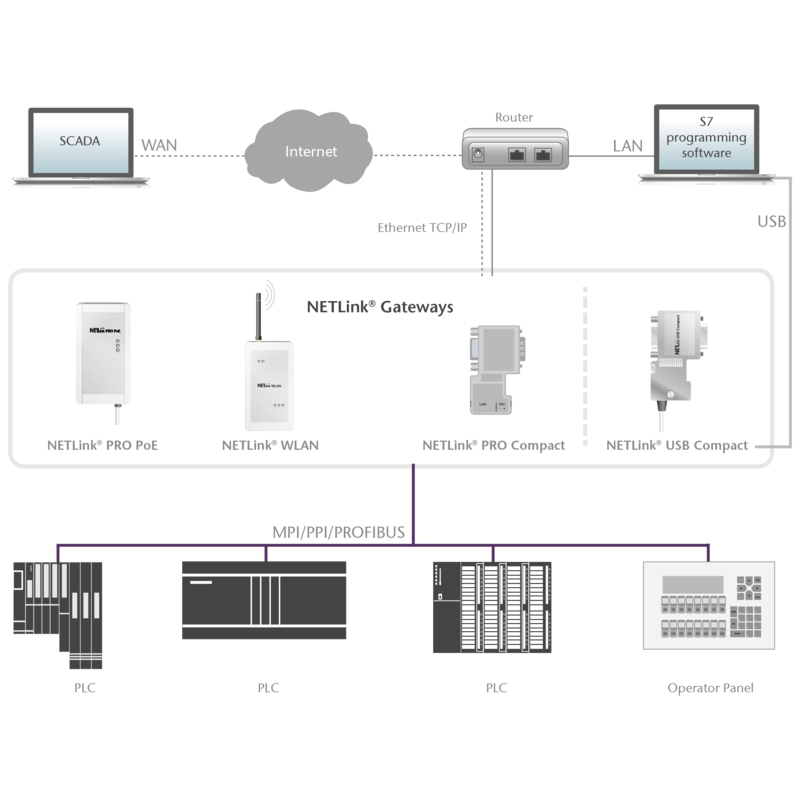

Le NETLink PRO PoE permet la mise en œuvre de TCP/IP sur MPI/PPI/PROFIBUS avec jusqu'à 32 canaux de connexion ouverts simultanément. Grâce au fonctionnement commutable à maître unique, les participants passifs du bus peuvent être adressés. L'intégration d'applications SCADA, HMI et OPC est possible via le protocole ISO sur TCP (RFC 1006) largement utilisé.
Les applications sont automatiquement détectées et transférées par le NETLink PRO PoE.

Avantages :
• RFC 1006 (ISO sur TCP)
• Communication CPU à CPU (avec S7-300* et S7-400*)
• Prise en charge de tous les outils d'ingénierie S7 courants
• Attribution d'adresse dynamique via DHCP
• Fonctions de sécurité pour sécuriser l'accès TCP/IP
• Protection en écriture automate commutable
• Jusqu'à 16 connexions TCP
• Jusqu'à 32 connexions MPI/PROFIBUS
• Configuration facile via l'interface Web
• Prise en charge de la configuration esclave
• Isolation galvanique pour MPI/PPI/PROFIBUS
• MPI/PPI/PROFIBUS de 9,6 kbps à 12 Mbps
• Pour S7-200*, S7-300*, S7-400*
• Appareil alimenté (PD) tel que défini dans IEEE 802.3af (POE) et 802.3at (POE+)
