700-158-3DP02

Name: 700-158-3DP02
Brand: HELMHOLZ
SKU: A0498233
Availability: PreOrder

HELMHOLZ

Code fabriquant : 700-158-3DP02

Code AUDIN : A0498233

Disponible sous 15 jours

Coupleur DP/PN Profibus / Profinet; Interface PROFINET (X1)- Connexion : 2x RJ45, commutateur intégré- Protocole : PROFINET IO Device tel que défini dans la norme CEI 61158-6-10- Taux de transmission : 100 Mbps full duplex- Caractéristiques : Media Redundancy Protocol (MRP); Interface : PROFIBUS- Protocole : PROFIBUS-DP- Connexion : Connecteur femelle D-sub 9 broches- Taux de transmission : max. 12 Mbit/s, automatique. détection- Taille de l'image d'E/S : max. 244 octets d'entrée / 244 octets de données de sortie; Tension de service : 24 V DC (18 ... 28 V DC); Dimensions (PxLxH) : 32,5 x 58,5 x 76 mm; Indice de protection : IP 20; Température ambiante : 0 °C à 60 °C

135g

Ajouter au Panier

Documentation technique

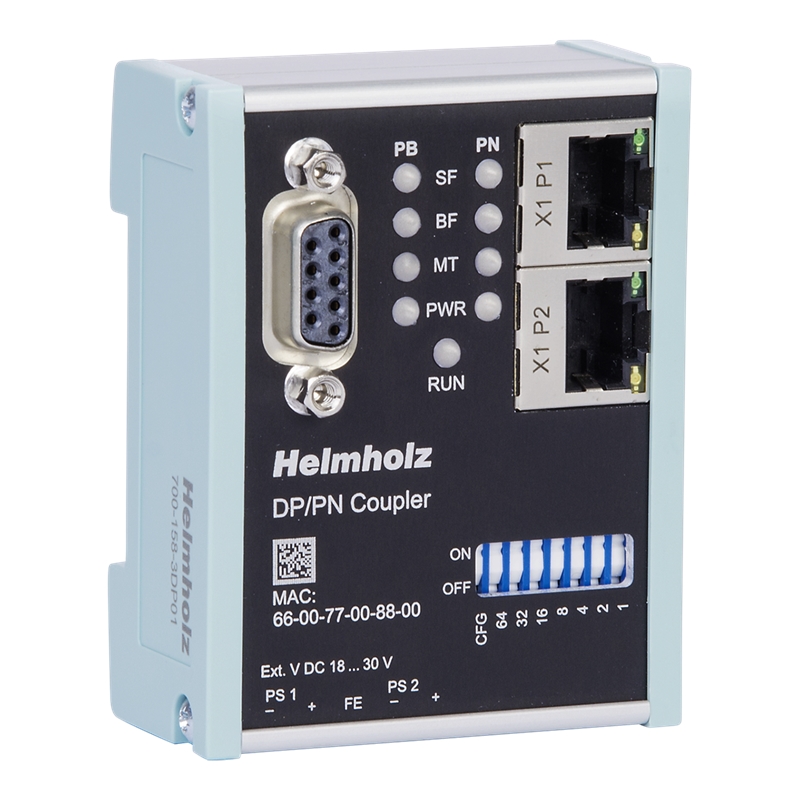

Coupleur DP/PN Profibus / Profinet
• Interface PROFINET (X1)
- Connexion: 2x RJ45, commutateur intégré
- Protocole: PROFINET IO Device tel que défini dans la norme CEI 61158-6-10
- Taux de transmission: 100 Mbps full duplex
- Caractéristiques: Media Redundancy Protocol (MRP)
• Interface: PROFIBUS
- Protocole: PROFIBUS-DP
- Connexion: Connecteur femelle D-sub 9 broches
- Taux de transmission: max. 12 Mbit/s, automatique. détection
- Taille de l'image d'E/S: max. 244 octets d'entrée / 244 octets de données de sortie
• Tension de service: 24 V DC (18 ... 28 V DC)
• Dimensions (PxLxH): 32,5 x 58,5 x 76 mm
• Indice de protection: IP 20
• Température ambiante: 0 °C à 60 °C
______________________________________

Coupleur PROFINET DP/PN
Avec le nouveau coupleur DP/PN, une connexion simple et simple de PROFIBUS à PROFINET est possible. Il permet le transfert de données entre un maître PROFIBUS et un contrôleur PROFINET. La taille maximale des données transmises est de 244 octets de données d'entrée et de 244 octets de données de sortie. Le coupleur DP/PN est projeté via un fichier GSD côté PROFIBUS et un fichier GSDML côté PROFINET. Aucun logiciel de configuration supplémentaire n'est nécessaire.

Avantages:
• Conception très compacte pour montage sur rail DIN
• Échange de données d'E/S jusqu'à 244 octets
• Alimentation redondante
• Séparation galvanique des réseaux
• Aucune influence du côté opposé en cas de panne du système de bus
• Réglage des adresses PROFIBUS à l'aide de commutateurs DIP ou d'un logiciel
• Configuration uniquement avec le fichier GSD/GSDML
