40T96-4-99-RR00-001

Name: 40T96-4-99-RR00-001
Brand: GEFRAN
SKU: A0111774
Availability: PreOrder

GEFRAN

Code fabriquant : F028454

Code AUDIN : A0111774

Disponible sous 20 jours

Ind. T° 48x96; 4dgt; E: Univers. S: 2x Relais; 100-240Vac/dc

Ajouter au Panier

Documentation technique

______________________________________

Généralités sur la série 40T 96 de Gefran :

Indicateurs à seuils configurables avec entrée universelle - 40T 96

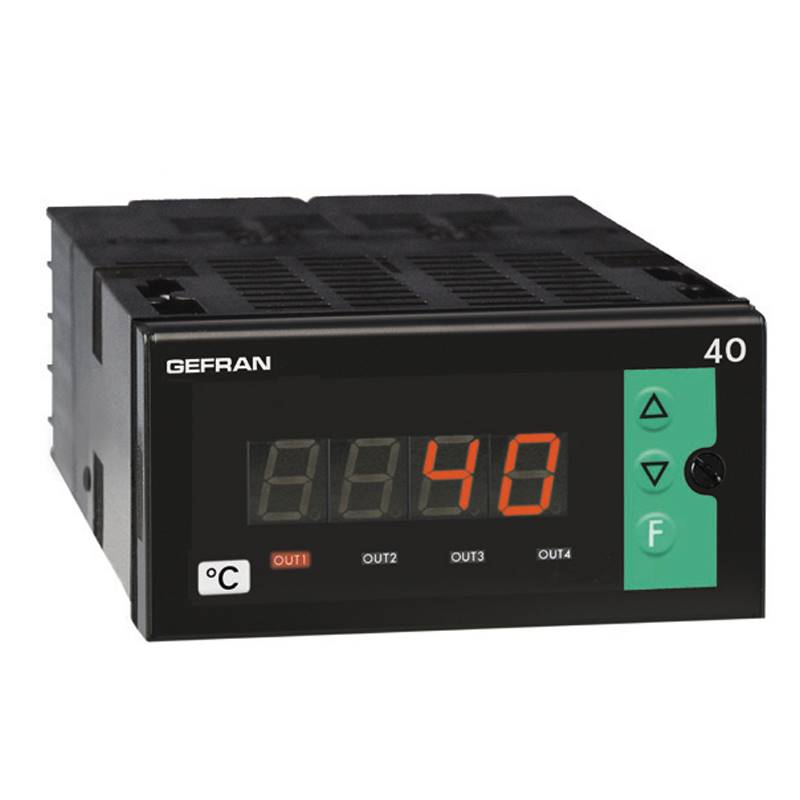

Le modèle 40T est un indicateur de tableau à seuils au format 96x48mm (1/8 DIN).
L’interface opérateur, protégée par une membrane en Lexan (offrant une protection IP65), est constituée de 3 touches, d’un affichage à 3 ou 4 chiffres et de 4 voyants LED indiquant l’état des sorties.
Le circuit d’entrée permet le raccordement d’une large gamme de capteurs:
• Thermocouples type J, K, R, S, T, B, E, N, L GOST, U, G, D, C
• Thermorésistances Pt100 ou Pt100J à 2 ou 3 fils
• Thermistances PTC et NTC
• Signaux linéaires 0...60/12...60mV, 0...20/4...20mA, 0...10/2...10/0...5/1...5/0...1/0,2...1V
L'instrument est disponible dans la base de version, avec deux sorties relais (2R), et la version extensible.
L’indicateur possède jusqu’à 4 sorties par relais (5A,250Vac/30Vdc cos? = 1) ou par signal logique 0...11Vdc.
L’appareil peut être fourni avec une entrée logique 24V/5mA configurable et en option une sortie retransmission 0...10V, 0/4...20mA (sur charge max. de 500Ohm)

• Entrée universelle configurable au moyen du clavier
• Code de protection configurable
• Possibilité de configuration par PC
• Alimentation pour capteur/transmetteur
• Possibilité de linéarisation personnalisée de thermocouple
• Linéarisation interne pour affichage en unités industrielles
• Indication de la grandeur mesurée par étiquette autocollante en face avant (pour les unités physiques les plus courantes)
• Durée d’échantillonnage et temps de réponse des sorties programmables entre 15 et 120msec avec résolution comprise entre 4000 et 16000 points
• Retransmission de la mesure par signal analogique 4...20mA
• 4 seuils d’alarme totalement configurables par le clavier
• Liaison série opto-isolée RS485 Protocole : GEFRAN CENCAL ou MODBUS RTU
• Configuration rapide par PC, grâce au logiciel Winstrum

Applications :
• Thermostat
• Contrôleur d”humidité
• Refroidisseurs de moules
• Réfrigération industrielle
• Conditionnement d’air
• Installation de transformation pour l’industrie agro-alimentaire
