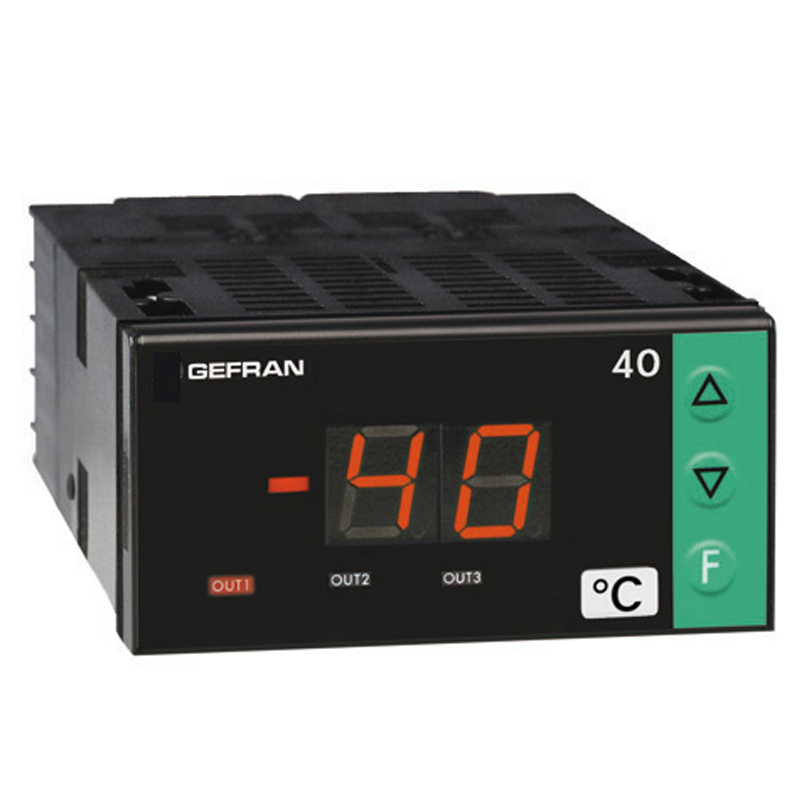

40T-72-4-00-RR-00-9

Name: 40T-72-4-00-RR-00-9
Brand: GEFRAN
SKU: A0111739
Availability: PreOrder

GEFRAN

Code fabriquant : F000185

Code AUDIN : A0111739

Disponible sous 20 jours

Indicateur de température; 36x72 mm; Afficheur : 4 digits; Entrée : Universelles; Sortie : 2x Relais; 11-27Vac/dc

Ajouter au Panier

Documentation technique

Indicateur de température; 36x72 mm; Afficheur: 4 digits; Entrée: Universelles; Sortie: 2x Relais; 11-27Vac/dc
______________________________________

Généralités sur la série 40T 72 de Gefran :

Indicateurs à seuils configurables avec entrée universelle - 40T 72

Le modèle 40T est un indicateur de tableau à seuils au format 48x48mm (1/16 DIN) réalisé en technologie CMS.
L’interface opérateur, protégée par une membrane en Lexan (offrant une protection IP65), est constituée de 3 touches, d’un affichage à 4 chiffres et de 3 voyants LED indiquant l’état des sorties.
Le circuit d’entrée permet le raccordement d’une large gamme de capteurs:
• Thermocouples type J, K, R, S, T, B, E, N, L GOST, U, G, D, C
• Thermorésistances Pt100 ou Pt100J à 2 ou 3 fils
• Thermistances PTC et NTC
• Signaux linéaires 0...60/12...60mV, 0...20/4...20mA, 0...10/2...10/0...5/1...5/0...1/0,2...1V
En option une sortie de retransmission 4...20mA (sur charge max. de 500Ohm) est également disponible. La sortie de retransmission, l’entrée logique et la troisième sortie sont fournies en alternative.
Les options sont complétées par une sortie tu type triac, capable de piloter directement des charges résistives jusqu'à un maximum de 1A à 240V.

• Entrée universelle configurable au moyen du clavier
• Code de protection configurable
• Possibilité de configuration par PC
• Alimentation pour capteur/transmetteur
• Possibilité de linéarisation personnalisée de thermocouple
• Linéarisation interne pour affichage en unités industrielles
• Indication de la grandeur mesurée par étiquette autocollante en face avant (pour les unités physiques les plus courantes)
• Durée d’échantillonnage et temps de réponse des sorties programmables entre 15 et 120msec avec résolution comprise entre 4000 et 16000 points
• Retransmission de la mesure par signal analogique 4...20mA
• 4 interceptions totalement configurables par le clavier
• Ligne série opto-isolée RS485 Protocole : GEFRAN CENCAL ou MODBUS RTU
• Configuration rapide par PC, grâce au logiciel Winstrum

Applications :
• Thermostat
• Contrôleur d”humidité
• Refroidisseurs de moules
• Réfrigération industrielle
• Conditionnement d’air
• Installation de transformation pour l’industrie agro-alimentaire
