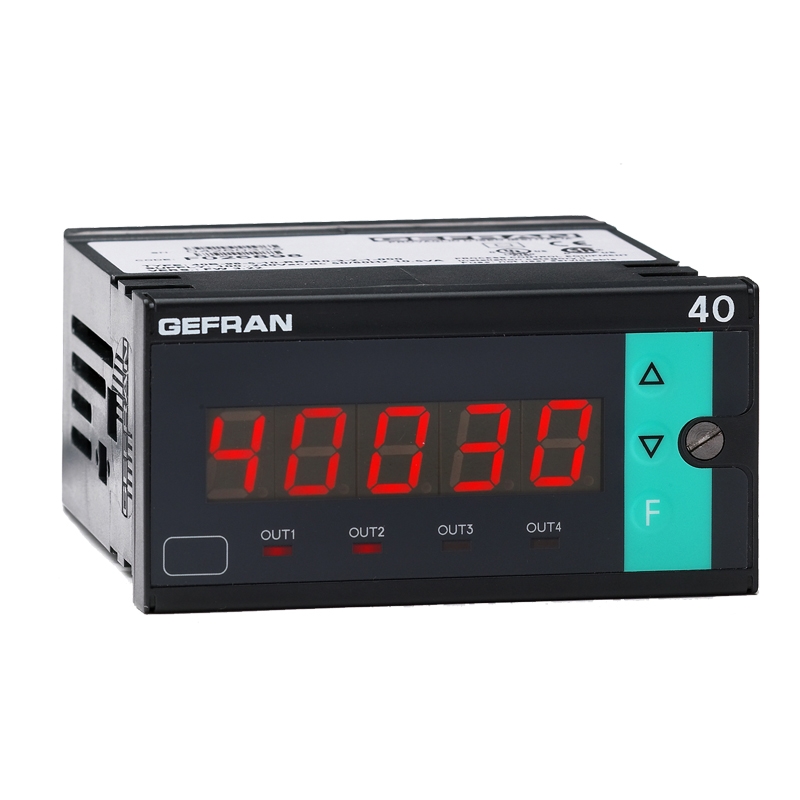

40B-96-5-01-RR-00-3-0-1

Name: 40B-96-5-01-RR-00-3-0-1
Brand: GEFRAN
SKU: A0111705
Availability: PreOrder

GEFRAN

Code fabriquant : F029072

Code AUDIN : A0111705

Disponible sous 20 jours

Indicateur avec entrée pont de jauge ou potentiomètre; Format : 96x48mm (1/8 DIN); Nombre de digits : 5; Précision : 0,2% de la pleine echelle ±1digit; Entrée:- Pont de jauge 350 ohm, sensibilité maximale 3,3mV/V- Potentiomètre : Alimentation 1,2V >100 ohm; Alimentation transmetteur : 1,2Vdc pour potentiomètre; Sortie 1 : Relais; Sortie 2 : Relais; Sortie 3 : Aucune; Sortie 4 : Aucune; Entrée numérique / Sortie de retansmission : Les deux; Liaison série : Aucune; Tension d'alimentation : 100-240Vac/dc; Protection en face avant : IP65; Série : 40B-96

Ajouter au Panier

Documentation technique

Indicateur avec entrée pont de jauge ou potentiomètre
• Format: 96x48mm (1/8 DIN)
• Nombre de digits: 5
• Précision: 0,2% de la pleine echelle ±1digit
• Entrée:
- Pont de jauge 350 ohm, sensibilité maximale 3,3mV/V
- Potentiomètre: Alimentation 1,2V >100 ohm
• Alimentation transmetteur: 1,2Vdc pour potentiomètre
• Sortie 1: Relais
• Sortie 2: Relais
• Sortie 3: Aucune
• Sortie 4: Aucune
• Entrée numérique / Sortie de retansmission: Les deux
• Liaison série: Aucune
• Tension d'alimentation: 100-240Vac/dc
• Protection en face avant: IP65
• Série: 40B-96
______________________________________

Généralités sur la série 40B 96 de Gefran :

Indicateurs à seuils configurables avec entrée pour pont de jauge et potentiomètre - 40B 96

Le modèle 40B est un indicateur de tableau à seuils au format 96x48mm (1/8 DIN).
L’interface opérateur, protégée par une membrane en Lexan (offrant une protection IP65), est constituée de 3 touches, d’un affichage à 5 chiffres et 4 voyants LED indiquant l’état des sorties.
Le circuit d’entrée permet le raccordement des capteurs suivants:
• Potentiomètre (minimum 100Ohm)
• Pont de jauge avec sensibilité de 1,5 à 3,3mV/V.
La programmation de l’appareil est facilitée par le regroupement des paramètres en blocs fonctionnels (CFG pour les hystérésis d’alarme, Inp pour les entrées, Out pour les sorties...) et par la possibilité de sélectionner un menu de configuration simplifié. La configuration peut également être réalisée grâce au logiciel WINSTRUM.

• Entrée pour pont de jauge ou potentiomètre configurable au moyen du clavier
• Contrôle de la présence de l’alimentation du capteur
• Calibration facile avec évaluation automatique de la sensibilité
• Code de protection réglable
• Possibilité de configuration par PC
• Linéarisation interne pour affichage en unités industrielles
• Indication de la grandeur mesurée par étiquette autocollante en face avant
• Durée d’échantillonnage et temps de réponse des sorties programmable entre 15 et 120msec avec résolution comprise entre 14000 et 30000 points
• Retransmission de la mesure par signal analogique
• Jusqu’à 4 sorties d’alarmes configurables
• Calibration 6 fils
• Version pour capteur de position magnétostrictif

Applications :
• Lignes d’extrusion
• Presses pour le caoutchouc
• Bancs d’essais
• Machines d’enroulement
• Installations de transformation pour l’industrie agro-alimentaire
• Pesage
• Contrôle de pression
• Contrôle de position
• Machines à bois
