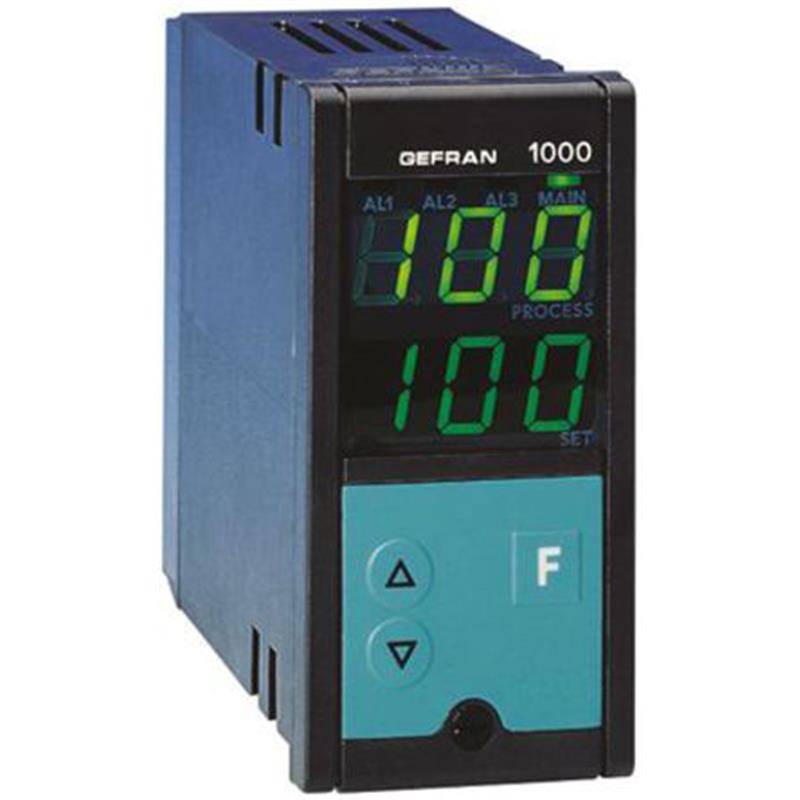

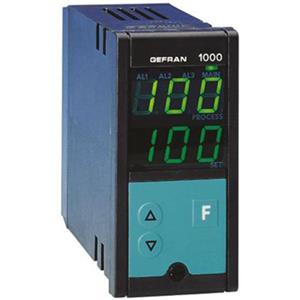

1000-I-3R-0-1

Name: 1000-I-3R-0-1
Brand: GEFRAN
SKU: A0111460
Availability: PreOrder

GEFRAN

Code fabriquant : F000340

Code AUDIN : A0111460

Disponible sous 20 jours

Régulateur configurable; Format : 48 x 96 mm (1/8 DIN); Affichage : Double afficheur 3 digits; Entrée mesure principale : Universelle; Sortie principale : Analogique courant; Alarmes : 3 alarmes; Communication numérique : Sans; Alimentation : 100...240Vac/dc; Indice de protection : IP54; Temperature de fonctionnement : 0...50°C

Ajouter au Panier

Documentation technique

Régulateur configurable
• Format: 48 x 96 mm (1/8 DIN)
• Affichage: Double afficheur 3 digits
• Entrée mesure principale: Universelle
• Sortie principale: Analogique courant
• Alarmes: 3 alarmes
• Communication numérique: Sans
• Alimentation: 100...240Vac/dc
• Indice de protection: IP54
• Temperature de fonctionnement: 0...50°C
______________________________________

Généralités sur les séries 1000 / 1001 / 1101 de Gefran :

Régulateurs configurables 1000 / 1001 / 1101

Régulateurs à microprocesseur de format 48 x 96 (1/8 DIN) pour le modèle 1000 et 1001, et 96 x 96 (1/4 DIN) pour le modèle 1101, réalisés en technologie CMS.
Il est constitué d’un clavier à 3 touches, d’un double afficheur 3 digits (1000) ou 4 digits (1001 et 1101), de 3 LEDs de couleur rouge pour la signalisation des alarmes et d’une LED verte pour la sortie principale.
L’entrée mesure principale est universelle et offre la possibilité de raccorder différents types de capteurs:
• Therrnocouples type J, K, N, S, R, T
• Résistance thermométrique Pt100 (3 fils)
• Entrées Iinéaires: 0-50mV, 10-50mV configurable par clavier 2-10V, 0-10V, 0-20mA, 4-20mA avec shunt externe.
Une entrée analogique auxiliaire permet le raccordement d’un transformateur d’intensité.
L’appareil est équipé de deux sorties régulation simultannées relais (5A, 250Vac avec cosj = 1) et logique (24Vdc, 20mA) et jusqu’à trois relais d’alarme.
En variante, il est possible d’avoir une sortie régulation analogique (0-20mA, 4- 20mA ou 0-10V, 2-10V).
Un port de communication est proposé en option: boucle de courant ou RS485, protocole GEFRAN (Cencal), vitesse
maximum 9600 bauds en RS485. La programmation de l’appareil est simplifiée par le regroupement des paramètres en blocs de fonctions.

• Entrée pour thermocouple et résistance thermometrique entièrement configurable par le clavier
• Offset réglable sur le signal d’entrée
• Sortie régulation relais, logique ou analogique
• De 1 à 3 alarmes configurables
• Entrée auxiliaire pour T.I.
• Alarme pour rupture de la boucle ou court-circuit de la sonde
• Sortie alarme avec modulation PD réglable pour refroidissement
• Autoréglage, fonction auto-adaptative, Soft-start, fonction auto/manu sans à coup
• Liaison série: 4 fils, opto-isolation

Applications :
• Lignes d’extrusion et presses à injecter les matières plastiques
• Installation de polymérisation et de production de fibres synthétiques
• Chambres climatiques et bancs de tests
• Industries chimique et pharmaceutique
• Industrie agro-alimentaire
• Machines d’emballage
• Machines à bois
• Machines pour polyuréthane
• Centrale de réfrigération
• Fours et étuves industriels
• Presses à caoutchouc
