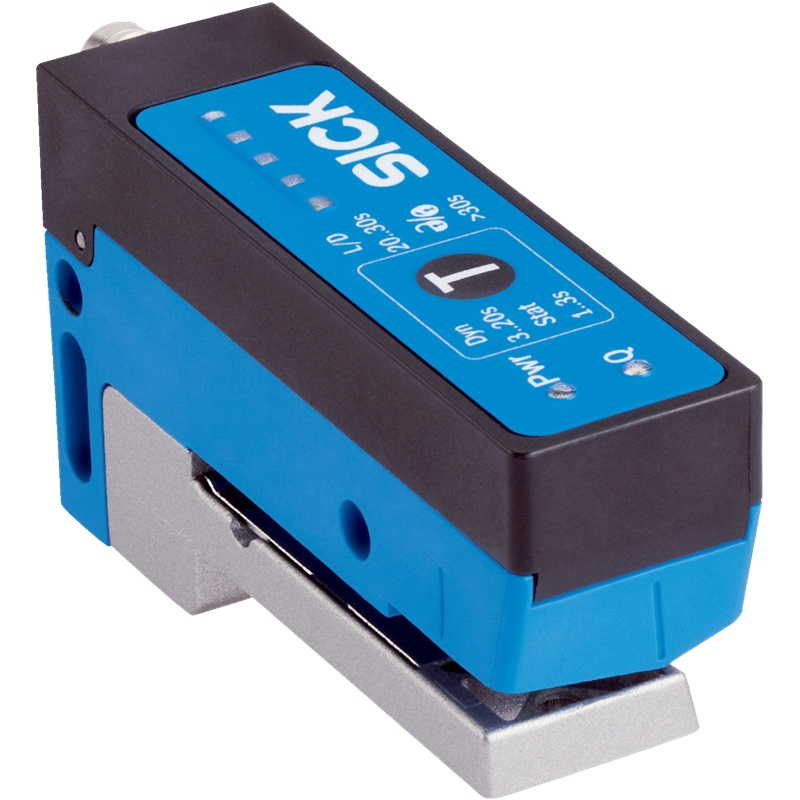

UFS3-37N417

Name: UFS3-37N417
Brand: SICK
SKU: A0497913
Availability: InStock

SICK

Code fabriquant : 6075475

Code AUDIN : A0497913

En Stock

(1 Article(s) en stock)

Capteur à fourche; Principe de fonctionnement : Principe de détection à ultrasons; Écartement : 2,6 mm; Profondeur de fourche : 42,5 mm; Réglage : Touche d'apprentissage, câble; Plus petit objet détectable (MDO) : Label size : 2 mm; Espacement entre étiquettes : 1 mm; Sortie de commutation : NPN; Mode de commutation : Commutation claire/sombre; Temps de réponse : 440 µs; Fréquence de commutation : 1,1 kHz; Interface de communication : IO-Link, V1.1, COM3 (230,4 kBaud); Raccordement, détail : Connecteur mâle M8, 4 pôles; Tension d'alimentation : 10-30Vdc; Dimensions (l x H x P) : 20 mm x 37,4 mm x 70 mm; Matériau du boîtier : Métal, Zamak, Plastique; Indice de protection : IP65; Température de fonctionnement : +5 °C ... +55 °C; Série : UFS

Ajouter au Panier

Documentation technique

Capteur à fourche
• Principe de fonctionnement: Principe de détection à ultrasons
• Écartement: 2,6 mm
• Profondeur de fourche: 42,5 mm
• Réglage: Touche d'apprentissage, câble
• Plus petit objet détectable (MDO): Label size: 2 mm
• Espacement entre étiquettes: 1 mm
• Sortie de commutation: NPN
• Mode de commutation: Commutation claire/sombre
• Temps de réponse: 440 µs
• Fréquence de commutation: 1,1 kHz
• Interface de communication: IO-Link, V1.1, COM3 (230,4 kBaud)

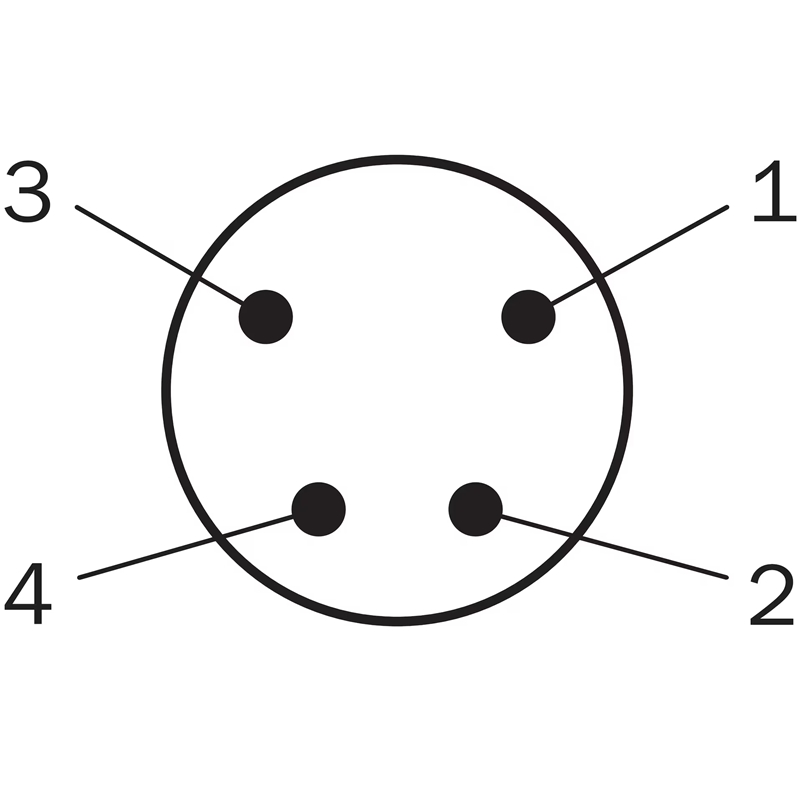

• Raccordement, détail: Connecteur mâle M8, 4 pôles
• Tension d'alimentation: 10-30Vdc

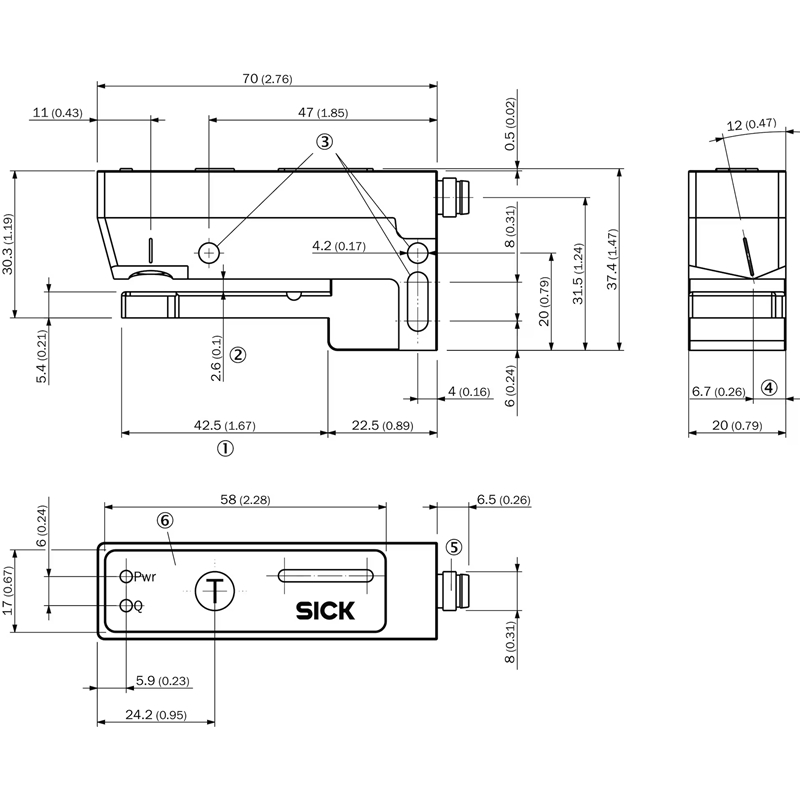

• Dimensions (l x H x P): 20 mm x 37,4 mm x 70 mm
• Matériau du boîtier: Métal, Zamak, Plastique
• Indice de protection: IP65
• Température de fonctionnement: +5 °C ... +55 °C
• Série: UFS
______________________________________

Généralités sur la série UFS de Sick :

Capteurs à fourche UFS
Épurée, intelligente, utilisation intuitive - Solution universelle pour la détection d’étiquettes

Le petit capteur à fourche innovateur de SICK permet une installation peu encombrante, par ex. directement sur le bord de distribution d’une étiqueteuse. Grâce à la technologie à ultrasons, l’UFS détecte de manière fiable différentes étiquettes sur un support, indépendamment de sa couleur, de son motif, de son inscription, niveau de transparence et degré de brillance. Il détecte même de petits espacements d’étiquettes d’1 mm seulement sans erreur. Et l’écran indique en bref sa réserve de fonctionnement actuelle. L’interface de communication IO-Link offre de plus de nombreuses possibilités de calibrage fin, d’analyses et de monitoring, p. ex. pour le signalement automatique d’une rupture de bande ainsi que l’apprentissage et les réglages de capteurs en cours de processus.

• Petit boîtier avec une aile inférieure particulièrement monde (5,5 mm de haut)
• Détecte de nombreuses étiquettes et films - même les matériaux transparents
• Enregistre des espacements entre étiquettes à partir d’1 mm

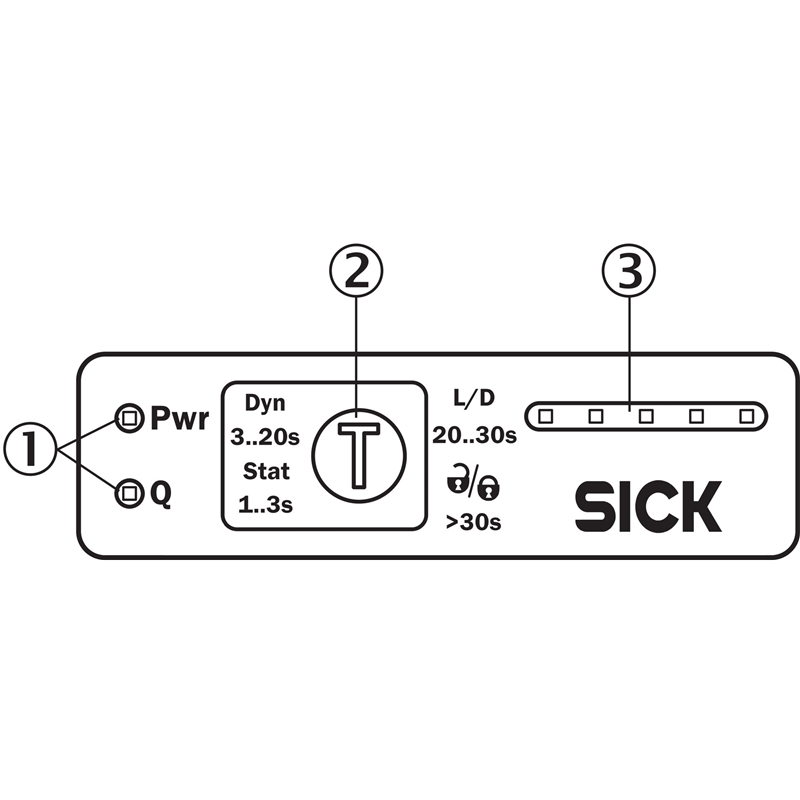

• L’affichage indique la qualité de l'apprentissage et la réserve de fonctionnement
• Capteur intelligent avec interface IO-Link intégrée
______________________________________

Généralités sur la série UF de Sick :

Capteurs à fourche UF
Le bon choix pour détecter les étiquettes transparentes

Le capteur à fourche à ultrasons UF permet de détecter les étiquettes et les supports avec fiabilité, indépendamment de l'impression, de la transparence ou de la structure de la surface. Il est notamment capable de détecter des étiquettes transparentes sur des supports transparents, des étiquettes portant différentes impressions ou encore de différencier des matériaux à une ou deux couches. Un espace de 2 mm entre les étiquettes suffit à l'UF pour les détecter séparément sur une bande adhésive. Le capteur à fourche est universel en raison de sa grande précision de positionnement et de ses temps de réponse courts. Son petit boîtier compact en aluminium permet également une utilisation dans des environnements exigus. Le procédé à ultrasons de l'UF repose sur l'amortissement du signal en fonction de l'épaisseur du matériau.

• Détection d'étiquettes transparentes, opaques ou imprimées
• Aucune interférence due aux couleurs métallisées
• Temps de réponse : 250 µs
• Réglage facile et précis du seuil de commutation au moyen de la touche d'apprentissage ou des touches + et -
• Boîtier en aluminium robuste d'indice de protection IP 65
