TMM22E-PLH045

Name: TMM22E-PLH045
Brand: SICK
SKU: A0466491
Availability: PreOrder

SICK

Code fabriquant : 1116332

Code AUDIN : A0466491

Disponible sous 5 jours

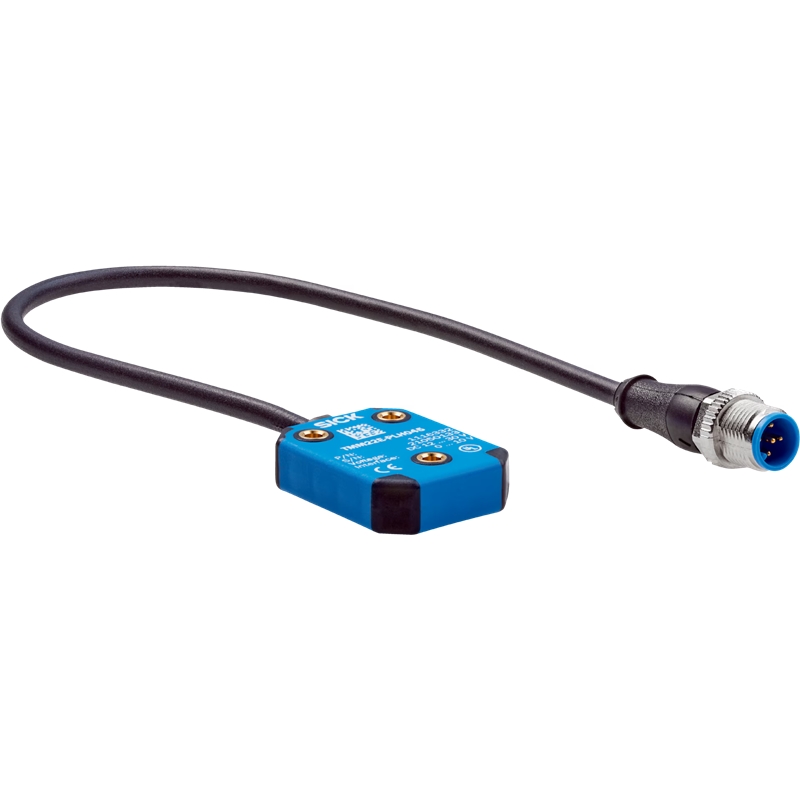

Capteur d'inclinaison; Nombre d'axes : 2; Interface électrique : 0 ... 10 V; Plage de mesure : ± 45°; Raccordement : Câble, 5 fils, avec connecteur mâle, M12, 5 pôles, 0,3 m, PUR; Tension d'alimentation : 12-30Vdc; Dimensions : 38,8 mm x 30 mm x 10,4 mm; Matériau du boîtier : Plastique (PA12) renforcé de fibres de verre; Indice de protection : IP66, IP67, IP68, IP69K (IEC 60529); Plage de température de fonctionnement : –40 °C ... +80 °C; Poids : Env. 60 g; Série : TMS/TMM22

42g

Ajouter au Panier

Documentation technique

Capteur d'inclinaison
• Nombre d'axes: 2
• Interface électrique: 0 ... 10 V
• Plage de mesure: ± 45°

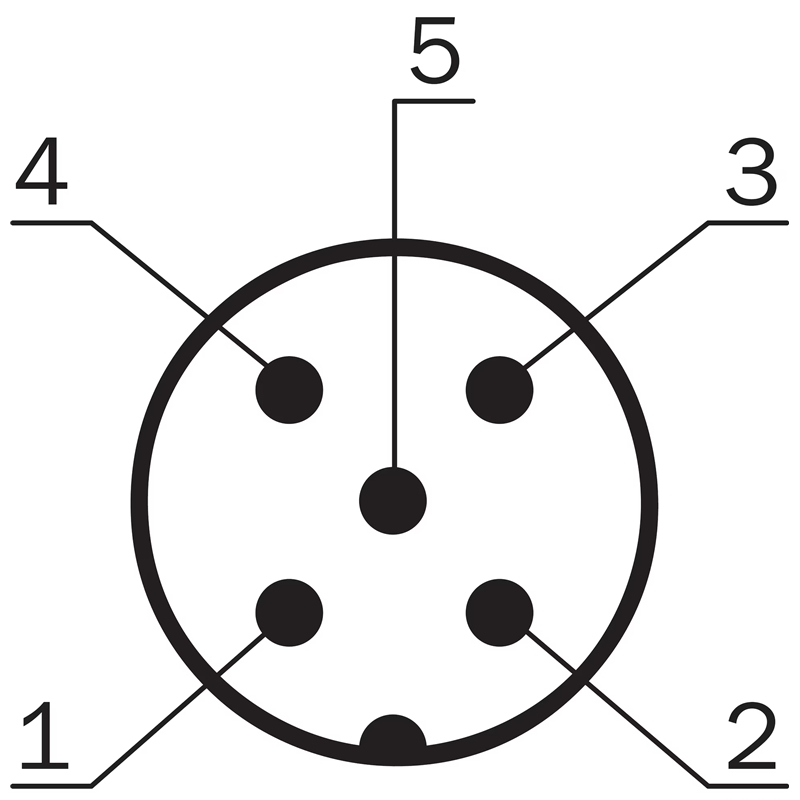

• Raccordement: Câble, 5 fils, avec connecteur mâle, M12, 5 pôles, 0,3 m, PUR
• Tension d'alimentation: 12-30Vdc

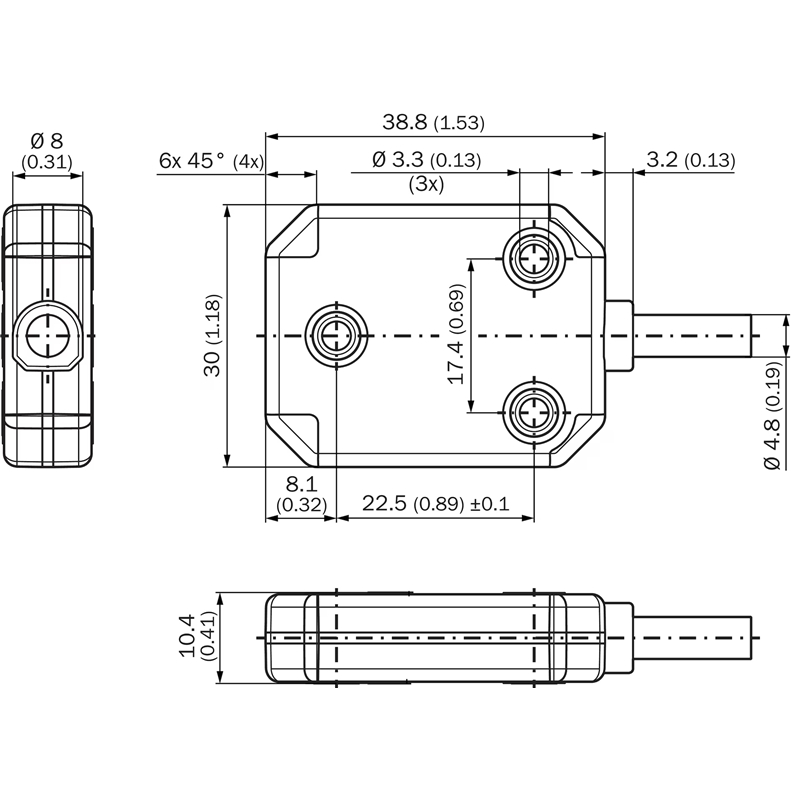

• Dimensions: 38,8 mm x 30 mm x 10,4 mm
• Matériau du boîtier: Plastique (PA12) renforcé de fibres de verre
• Indice de protection: IP66, IP67, IP68, IP69K (IEC 60529)
• Plage de température de fonctionnement: –40 °C ... +80 °C
• Poids: Env. 60 g
• Série: TMS/TMM22
______________________________________

Généralités sur la série TMS/TMM22 de Sick :

Capteurs inertiels TMS/TMM22
Un appareil polyvalent et robuste pour la mesure de l’inclinaison

Les capteurs d’inclinaison TMS22 (à un axe) et TMM22 (à deux axes) permettent de réaliser des mesures d’inclinaison économiques et de haute précision. La base en est la puissante technologie MEMS, qui obtient un score avec une tolérance d’erreur maximale jusqu’à ± 0,1° et une excellente répétabilité. Les valeurs mesurées sont transmises par un signal analogique linéarisé. Afin de répondre aux exigences les plus élevées en termes de résistance pour les applications extérieures, le circuit électronique du capteur est directement intégré dans le boîtier lors du moulage par injection. Par conséquent, les TMS/TMM22 satisfont aux dispositions de l’indice de protection IP66, IP68 ou IP69K. De plus, la forme compacte avec une hauteur de seulement 10,4 mm permet également de nombreuses options d’intégration. Côté utilisateur, des variantes de capteurs paramétrables sont également disponibles.

• Plage de mesure : jusqu’à 360° (1 axe) ou jusqu’à ± 90° (2 axes)
• Technologie MEMS sans usure pour une précision et une qualité de signal élevées
• Précision de mesure : jusqu'à ± 0,1°
• Interfaces analogiques : 0 V à 10 V et 4 mA à 20 mA
• Indices de protection : IP66, IP68, IP69K
• Fonction de préréglage pour la réinitialisation lors de l’installation
• Variantes programmables
