NX B52AZ1SMK-F60

Name: NX B52AZ1SMK-F60
Brand: PIZZATO
SKU: A0500807
Availability: PreOrder

PIZZATO

Code fabriquant : NX B52AZ1SMK-F60

Code AUDIN : A0500807

Disponible sous 15 jours

Interrupteur de sécurité RFID avec verrouillage; Type de fonctionnement : Mode 1 de l’électroaimant bistable. Activation d'OS1 et OS2 avec actionneur inséré et verrouillé.; Entrées et sorties:- 2 entrées de sécurité IS1, IS2- 2 sorties de sécurité OS1, OS2- 1 sortie de signalisation « actionneur inséré » O3- 1 sortie de signalisation « actionneur verrouillé » O4- 2 entrées d'activation électroaimant IE1, IE2- 1 entrée de programmation/réarmement I3- 1 entrée de rétroaction EDM I5; Reconnaissance d'actionneur : Actionneur reprogrammable; Déverrouillage auxiliaire : Déverrouillage avec clé hexagonale à l'avant; Type de câble ou connecteur intégré : Connecteur M12, 12 pôles, axial; Actionneur : Avec actionneur avec bas niveau d’encodage VN NX-F60; Degré de protection : IP67 selon EN 60529 et IP69K selon ISO 20653; Capuchon : Capuchon de signalisation multicolore lumineux à LED RVB; Série : NX

Ajouter au Panier

Documentation technique

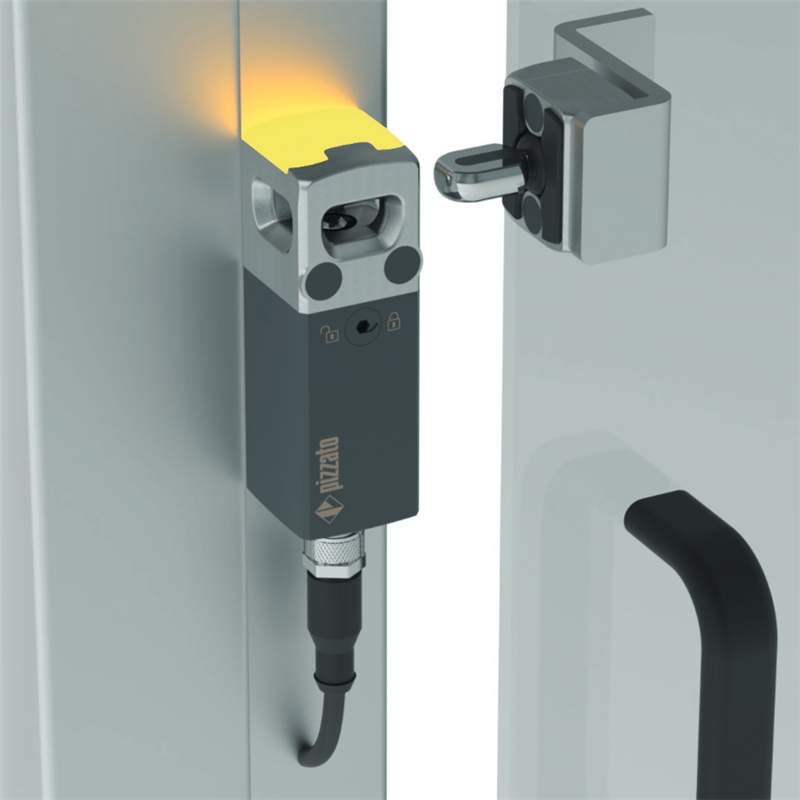

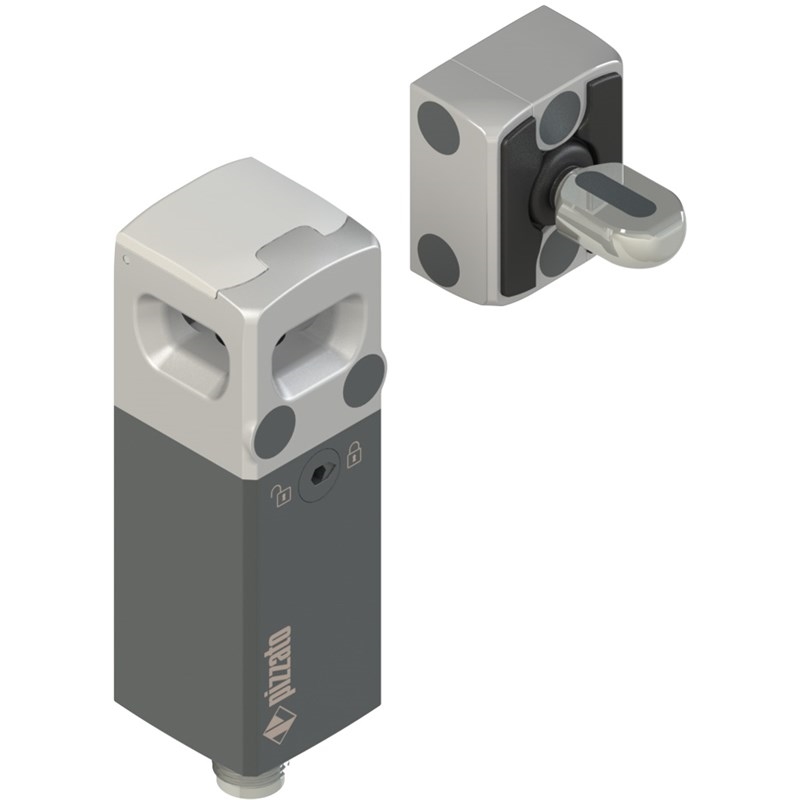

Interrupteur de sécurité RFID avec verrouillage
• Type de fonctionnement: Mode 1 de l’électroaimant bistable. Activation d'OS1 et OS2 avec actionneur inséré et verrouillé.
• Entrées et sorties:
- 2 entrées de sécurité IS1, IS2
- 2 sorties de sécurité OS1, OS2
- 1 sortie de signalisation « actionneur inséré » O3
- 1 sortie de signalisation « actionneur verrouillé » O4
- 2 entrées d'activation électroaimant IE1, IE2
- 1 entrée de programmation/réarmement I3
- 1 entrée de rétroaction EDM I5
• Reconnaissance d'actionneur: Actionneur reprogrammable
• Déverrouillage auxiliaire: Déverrouillage avec clé hexagonale à l'avant
• Type de câble ou connecteur intégré: Connecteur M12, 12 pôles, axial
• Actionneur: Avec actionneur avec bas niveau d’encodage VN NX-F60
• Degré de protection: IP67 selon EN 60529 et IP69K selon ISO 20653
• Capuchon: Capuchon de signalisation multicolore lumineux à LED RVB
• Série: NX
______________________________________

Généralités sur la série NX de Pizzato :

Interrupteurs de sécurité RFID avec verrouillage

Les interrupteurs de sécurité de la série NX sont les plus compacts actuellement présents sur le marché et constituent une solution idéale pour l’utilisation dans les espaces très restreints. Ces interrupteurs s’appliquent typiquement sur des machines pour lesquelles la condition de danger se prolonge pendant un certain moment même après avoir actionné la commande d’arrêt de la machine, par exemple à cause de l’inertie de pièces mécaniques telles que les poulies, les disques de scie, etc. ou par la présence de pièces de machines à haute température ou sous pression. Ils peuvent aussi être utilisés quand on veut avoir un contrôle des protections de la machine de manière à permettre l’ouverture de certains protecteurs seulement dans des conditions déterminées.
Les versions en mode 1 (sorties de sécurité actives quand la protection est fermée et bloquée) sont des dispositifs d'interverrouillage avec verrouillage selon EN ISO 14119. Le produit est marqué comme tel sur le côté.

• Actionnement sans contact avec utilisation de la technologie RFID
• Principe de fonctionnement bistable
• Capuchon de signalisation multicolore
• Actionneur codifié avec code numérique
• SIL 3 et PL e, même avec jusqu'à 32 dispositifs en série
• Force de retenue maximale de l'actionneur verrouillé 6000 N
• SIL 3 et PL e avec un seul dispositif
• Fixation univoque, indépendamment du type de porte
• Degré de protection IP67 et IP69K
