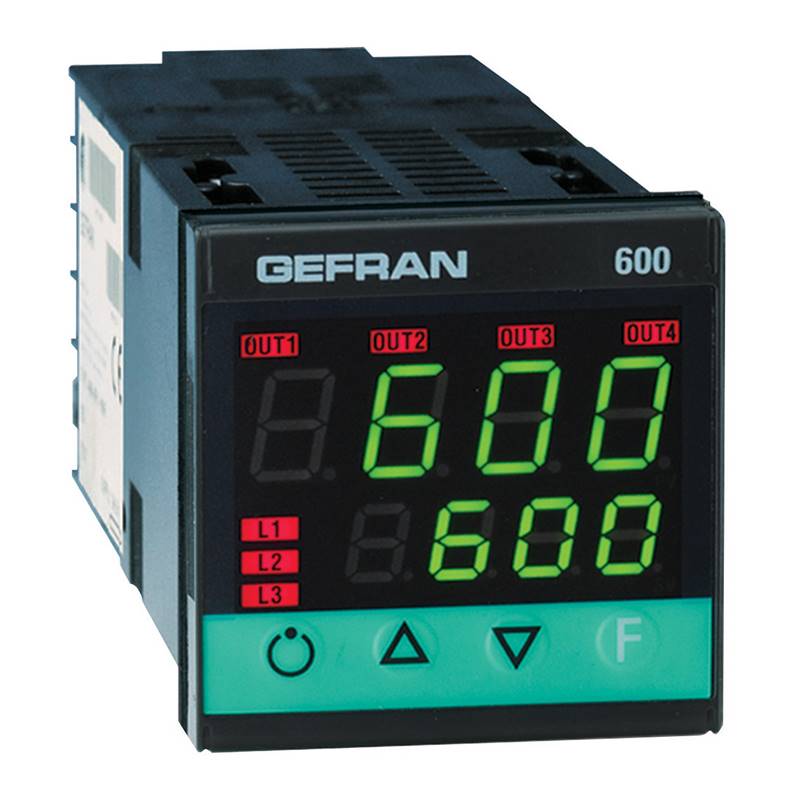

600-R-D-C-2-1

Name: 600-R-D-C-2-1
Brand: GEFRAN
SKU: A0111838
Availability: PreOrder

GEFRAN

Code fabriquant : F026395

Code AUDIN : A0111838

Disponible sous 20 jours

Régulateur configurable 48x48 (1/16DIN); Entrée : Universelle configurable par clavier; Alarmes : 3 alarmes avec fonction totalement configurable; Sortie 1 : Relais; Sortie 2 : Logique; Entrée/Sortie 3 : Continue 10V; Sortie 4 : RS485; Alimentation : 100...240Vc.a./c.c. ± 10%; Dimensions : 48x48mm, profondeur 100mm; Configuration : Rapide par PC à l'aide du progiciel Winstrum; Série : 600

Ajouter au Panier

Documentation technique

Régulateur configurable 48x48 (1/16DIN)
• Entrée: Universelle configurable par clavier
• Alarmes: 3 alarmes avec fonction totalement configurable
• Sortie 1: Relais
• Sortie 2: Logique
• Entrée/Sortie 3: Continue 10V
• Sortie 4: RS485
• Alimentation: 100...240Vc.a./c.c. ± 10%
• Dimensions: 48x48mm, profondeur 100mm
• Configuration: Rapide par PC à l'aide du progiciel Winstrum
• Série: 600
______________________________________

Généralités sur les séries 600 de Gefran :

Regulateurs de température - 600

Régulateur à microprocesseur, format 48x48 (1/16 DIN).
il fournit une interface opérateur complète, protégée par une membrane en lexan garantissant un niveau de protection frontale IP65; elle est constituée par un clavier à 4 touches, un double afficheur à voyants verts de 4 chiffres chacun, 4 voyants rouges de signalisation pour les 4 sorties relais/logiques et 3 voyants supplémentaires à fonctionnalité programmable, pour signaler les divers états de fonctionnement de l'appareil.
L'entrée principale pour la variable à réguler est universelle et prévoit la possibilité de raccorder différentes typologies de signaux: thermocouples, thermorésistances, thermistances, entrées linéaires normalisées, tous avec possibilité de linéarisation " personnalisé " définissable par clavier. La sélection de la typologie d'entrée se fait uniquement par clavier et ne nécessite aucun shunt externe d'adaptation.
Une deuxième entrée analogique auxiliaire provenant d'un transformateur d'intensité est disponible.
Avec l'entrée logique isolée disponible, on peut sélectionner une des 2 consignes préprogrammables ou sélectionner le fonctionnement Manuel-Automatique, ou remettre à zéro la mémoire des alarmes, ou encore valider la fonction de hold. L'appareil peut avoir jusqu'à 4 sorties: relais (3 A, 250 V) ou logiques (12 V c.c., 20 mA).
Est également disponible une sortie analogique de tension ou de courant.
Une sortie isolée supplémentaire en 10 ou 24 V c.c., 30 mA maxi., est disponible pour alimenter des transmetteurs externes. L'option pour la communication série, disponible dans le standard RS485, permet le raccordement à des systèmes de supervision et à des automates, par l'intermédiaire des deux protocoles disponibles: GEFRAN CENCAL et MODBUS RTU..

• Entrée universelle configurable par clavier
• Précision meilleure que 0,2% p.e. dans les conditions nominales
• Sortie de régulation à relais, logique, à Triac ou continue
• Fonction chaud/froid avec sélection du fluide de refroidissement
• 3 alarmes avec fonction entièrement configurable
• Sortie analogique de retransmission
• Entrée logique isolée avec fonction configurable
• Entrée auxiliaire pour T.I. (50 mA c.a.)
• Alarme rupture de charge ou capteur en court-circuit
• Autoadaptativité, Autoréglage, Softstart, fonction Man/Auto, bumpless
• Fonction double consigne, rampe de consigne, sorties temporisées
• Ligne série opto-isolée RS485. Protocole: GEFRAN CENCAL ou MODBUS RTU
• Autodiagnostic
• Configuration rapide par PC avec le logiciel Winstrum

Applications :
• Lignes d'extrusion
• Presses à injection pour matières plastiques
• Thermoformage
• Presses pour caoutchouc
• Machines pour conditionnement
• Machines pour emballage
• Installations de polymérisation et production de fibres synthétiques
• Installations de transformation pour l'industrie alimentaire
• Installations de moulage sous pression
• Centrales de refroidissement
• Chambres climatiques et bancs d'essai
• Séchoirs pour céramique et éléments de construction
• Fours
• Installations de mise en peinture
